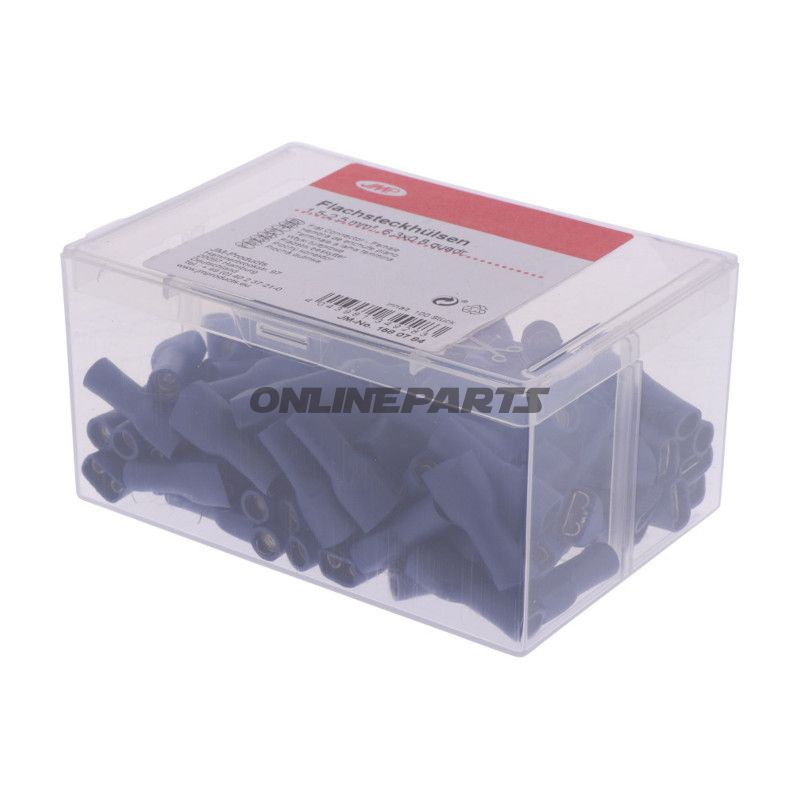

Flachsteckhülse 1.5-2.5 6.3Mm Jmp Packung 100 Stück Alternative: 1580812

Flache Steckverbindung (weiblich) 6,3 mm für Leiterquerschnitt 1,5–2,5 mm² — JMP

Produkt: Flache Steckverbindung, vollständig isoliert, für Kabelquerschnitt 1,5–2,5 mm². Dieses Produkt wird von JMP geliefert und ist registriert unter MPN 158.07.84 und GTIN 4043981349283.

Flache Steckverbindung (oft als weiblicher Steckverbinder oder Kabelschuh für 6,3 mm Flachstecker bezeichnet) ist vorgesehen für sichere, abnehmbare elektrische Verbindungen in kleinen bis mittleren Installations- und Reparaturarbeiten an Motorrädern, Fahrzeugen und elektrischen Systemen. Das Design ermöglicht eine schnelle Montage und Demontage ohne Spezialwerkzeug nach ordnungsgemäßem Crimpen.

• Funktion: Erzeugt eine mechanische und elektrische Verbindung zwischen einem unisolierten Leiter und einem entsprechenden weiblichen Flachstecker. Die vollständige Isolierung schützt vor unbeabsichtigten Kurzschlüssen und bietet mechanische Unterstützung am Crimp-Punkt.
• Kompatibilität: Passt zu 6,3 mm weiblichen Flachsteckern (Standardgröße). Geeignet für Leiterquerschnitte von 1,5 mm² bis 2,5 mm².
• Elektrische und mechanische Eigenschaften: Einpoliger Kontakt mit zuverlässiger elektrischer Verbindung bei korrektem Crimpen. Nicht zum Löten geeignet; das Produkt ist für Crimpverbindungen vorgesehen.

Materialauswahl und Eigenschaften

• Kontaktmaterial: Metall-Einsatz (typischerweise bleichierte Kupferlegierung) zur Gewährleistung des elektrischen Durchgangs und Korrosionsbeständigkeit unter Normalgebrauch.
• Isolierung: Farbige Kunststoffhülle (blau) um den Kontaktbereich, reduziert das Kurzschlussrisiko und hält die Crimpverbindung mechanisch stabil. Das Kunststoffmaterial wird aufgrund isolierender Eigenschaften und Vibrationsbeständigkeit in Motorradumgebungen gewählt.
• Abmessungen: Die Blatt-/Kontaktgröße entspricht 6,3 x 0,8 mm, was dem Standardmaß für Flachstecker in dieser Klasse entspricht.
• Temperaturbeständigkeit: Produktdaten geben eine Temperaturbeständigkeit bis zu -75 °C an, was eine Einsatzbarkeit bei niedrigen Temperaturen nahelegt; die Einsatzgrenzen für Betriebstemperaturen sollten jedoch in konkreten Installationssituationen geprüft werden.

Praktische Montageüberlegungen

• Vorbereitung: Den Leiter auf geeignete Länge abisolieren, sodass der Metall-Einsatz beim Crimpen korrekt gedeckt ist.
• Crimpen: Geeignetes Crimpwerkzeug für isolierte Steckverbinder verwenden, um sowohl mechanischen Halt als auch geringe Kontaktwiderstände zu gewährleisten. Löten vermeiden, da das Produkt hierfür nicht vorgesehen ist.
• Visuelle Prüfung: Nach dem Crimpen muss die Isolierung eng an der Ummantelung sitzen und der Metallteil darf keine sichtbaren Risse oder Verformungen aufweisen.

Technische Schlüsseleigenschaften

• Typ: Weiblicher Flachstecker (Spade-Kontakt weiblich)
• Geeignet für: 6,3 mm Flachstecker
• Leiterquerschnitt: 1,5–2,5 mm²
• Isoliert: Ja (blaue Ummantelung)
• Löten: Nicht zum Löten vorgesehen
• Polzahl: 1
• MPN: 158.07.84
• GTIN: 4043981349283
• Marke: JMP

Die obige Beschreibung enthält die zentralen Funktionen des Produkts, die Materialwahl und installationsbezogene Aspekte, damit Mechaniker und Motorradbesitzer die Anwendbarkeit bei konkreten Elektroarbeiten beurteilen können. Falls Sie Dimensionierungszeichnungen, spezifische Strom- oder Temperaturverläufe oder Kompatibilitätslisten für besondere Steckersysteme benötigen, können diese separat angefordert werden.
