Flachsteckhülse 1.5-2.5 4.8Mm Jmppackung 5St Alternative: 1580823/772

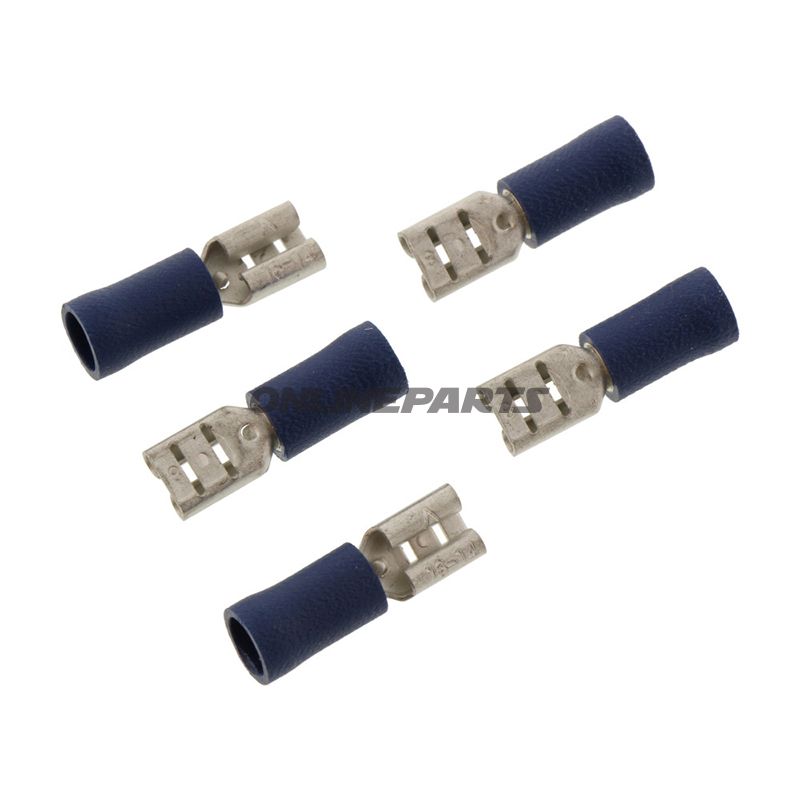

Flache Stiftsocke (weiblich) 4,8 mm für Kabelquerschnitt 1,5–2,5 mm² — JMP (Packung)

Produktübersicht: Diese flache, isolierte Steckverbindung von JMP (GTIN: 4043981274370, MPN: 158.02.25) ist für elektrische Verbindungen in Fahrzeugen und Maschinen gedacht, bei begrenztem Platz und wenn eine 4,8 mm flache Steckverbindung erforderlich ist. Das Steckverbinder ist als einpoliges weibliches Steckgehäuse (Flachstecker) für Leiter mit einem Querschnitt von 1,5 mm² bis 2,5 mm² ausgeführt und besitzt eine blaue Isolierung, die häufig verwendet wird, um die Querschnittskategorie anzuzeigen.

Funktion:

• Schafft eine mechanische und elektrische Verbindung zwischen einem männlichen Flachstift (4,8 mm) und dem Kabel, typischerweise verwendet in Auto- und Motorradinstallationen, elektrischen Modulen und Steuereinheiten.
• Die Isolierung schützt vor Kurzschluss und reduziert gleichzeitig das Korrosionsrisiko am Kontaktelement bei normaler Anwendung.
• Entworfen, um sich um das nicht isolierte Ende des Leiters (Kabelschuh-Verfahren) zu pressen/zusammenzuziehen, ohne Löten.

Materialien und Eigenschaften:

• Kontaktmaterial: Messing oder vernickeltes Kupferlegier (typisch für diese Art von Stecker), um gute elektrische Leitfähigkeit und mechanische Haltbarkeit zu gewährleisten.
• Oberflächenbehandlung: Oft vernickelt oder Zinnbeschichtet für bessere Korrosionsbeständigkeit und geringe Kontaktwiderstände.
• Isolierung: Kunststoff/Nylon in blauer Farbe; das Material ist gewählt für elektrische Isolation und eine gewisse Wärmebeständigkeit.
• Temperaturbeständigkeit: Angegeben bis -75 °C, was auf Widerstand bei niedrigen Temperaturen hinweist (Hinweis: Die angegebene Höchstbetriebstemperatur sollte beim Hersteller bei extremer Belastung überprüft werden).

Technische Details (Auswahl):

• Passend für Flachstift: 4,8 mm
• Kabelquerschnitt: 1,5–2,5 mm²
• Pole: 1 (einpolig)
• Isoliert: Ja
• Löten: Nicht erforderlich — vorgesehen für mechanische Crimpung

Anwendungsbereiche und Kompatibilität:

• Geeignet für Fahrzeugelektronik, Kabelstränge in Motorrädern, Anschlüsse in Armaturenbrett, Relais und Sicherungskästen, wo 4,8 mm Flachstecker verwendet werden.
• Kann zusammen mit standardmäßigen männlichen Flachstiften von 4,8 mm verwendet werden. Die Kompatibilität hängt von der Geometrie und dem Material des Stifts ab; prüfen Sie Abmessungen bei Spezialkomponenten.

Praktische Hinweise für den Monteur:

• Verwenden Sie das richtige Crimpwerkzeug für isolierte Buchsen, um zuverlässige Verbindungen zu erzielen; Handcrimpwerkzeuge können bei Vibrationen unzureichend sein.
• Stellen Sie sicher, dass der Leiter korrekt abisoliert wird und vermeiden Sie unnötig lange Leiterenden außerhalb der Crimpzone.
• Bei Installation in Umgebungen mit hohen Vibrationen oder korrosiven Bedingungen zusätzlich mechanische Befestigung oder weiteren Korrosionsschutz erwägen.

Identifikation: Das Produkt wird unter der Marke JMP verkauft und mit MPN 158.02.25 und GTIN 4043981274370 identifiziert. Diese Nummern sind bei Bestellungen oder der Prüfung von Ersatzteillisten nützlich.

Hinweis: Die Beschreibung basiert auf den technischen Daten einer isolierten flachen Steckverbindung 4,8 mm für Leiter 1,5–2,5 mm². Überprüfen Sie immer die physischen Abmessungen und Anforderungen an Temperatur/Strom in der konkreten Anwendung vor der Montage.
