Flachsteckhülse 1.5-2.5 4.8Mm Jmppackung 5 Stück

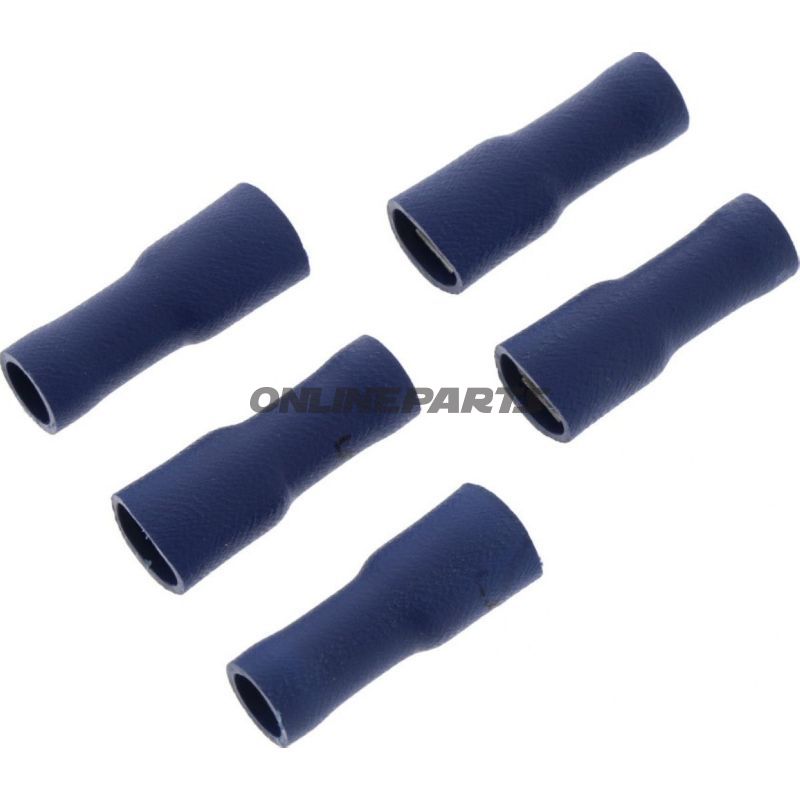

Flaches Steckverbinder (weiblich) 4,8 mm für 1,5–2,5 mm² Kabel — JMP

Produktübersicht: Dieser vollständig isolierte flache Steckverbinder von JMP (MPN: 158.02.67, GTIN: 4043981274752) ist eine standardmäßige 4,8 mm Koaxial-/Flachstecker-Verbindung, die für elektrische Installationen an Motorrädern und anderen Fahrzeugen vorgesehen ist. Der Stecker ist für Kabelquerschnitte zwischen 1,5 und 2,5 mm² ausgelegt und wird in blauer Isolierung geliefert. Er eignet sich für einpolige Verbindungen, bei begrenztem Platz, wo eine zuverlässige mechanische und elektrische Verbindung erforderlich ist.

Funktion und Anwendung:

• Primäre Funktion: mechanische Verriegelung der elektrischen Verbindung zwischen Leitungen und passenden Flachstecker-Schenkontakten (4,8 mm geschlechtsspezifischer Standard).
• Anwendungsbereiche: Signalkreise und Stromkreise an Motorrädern, Kleinfahrzeugen, Elektronikboxen, Relais- und Sicherungspanelen, sowie Reparatur und Wartung vorhandener Kabelinstallationen.
• Isolierung: Vollständig isolierte Abschirmung schützt vor Kurzschlüssen zu benachbarten leitenden Teilen und verringert das Risiko freiliegender Leiter.

Materialien und technische Merkmale:

• Kontaktmaterial: Metallleiter (Blei-/Flachstecker) mit guter elektrischer Leitfähigkeit — ausgelegt auf Korrosionsbeständigkeit unter normalen Betriebsbedingungen.
• Isolierung: harte, blaue Kunststoff/PP/PVC-ähnliche Isolierung, dimensioniert, um elektrische Trennung und mechanische Unterstützung am Crimp-Punkt zu gewährleisten.
• Abmessungen: passt zu Flachsteckern 4,8 mm (Breite x Dicke ca. 4,8 x 0,5 mm).
• Kabelquerschnitt: geeignet für Leiter 1,5–2,5 mm².
• Temperaturbeständigkeit: angegeben ca. -75 °C (Angaben aus den technischen Daten des Herstellers; beachten Sie lokale Betriebsbedingungen bei hohen Temperaturen).
• Schweißen/Löten: nicht für Lötverbindungen vorgesehen — Verbindung erfolgt durch Crimp-/Pressen-Technik.

Kompatibilität und Installation:

• Entworfen zur Verwendung mit Standard-4,8 mm Flachsteckern (weiblich/männlich je nach Konfiguration im Stromkreis).
• Montage mit geeignetem Crimpwerkzeug, um mechanische Festigkeit und geringen Übergangswiderstand zu gewährleisten. Prüfen Sie den Crimp auf konstanten engen Kontakt und keine freiliegenden Leiter.
• Eignet für einpolige Anwendungen; beachten Sie, dass das Produkt keine Schrumpfschläuche oder Wärme-Eintrittsmaterialien besitzt.

Technische Daten (Austausch):

• Typ: Flachstecker-Gehäuse (Spade-Stecker, weiblich)
• Passend zu: 4,8 mm
• Kabelquerschnitt: 1,5–2,5 mm²
• Isoliert: Ja (vollständig isoliert)
• Verschweißte Verbindungen: Nein
• Polanzahl: 1
• Temperaturbeständigkeit: angegeben -75 °C

Marke und Identifikation: Das Produkt stammt von JMP, Modellnummer 158.02.67, und ist unter GTIN 4043981274752 erhältlich. Diese Informationen helfen bei eindeutiger Identifikation bei Neubestellung und Wartungsdokumentation.

Hinweise für den Benutzer: Stellen Sie sicher, die richtige Kabelquerschnittsgröße zu wählen und verwenden Sie ein geeignetes Crimp-Werkzeug. Entfernen Sie die Isolierung nicht länger als nötig und überprüfen Sie die Verbindung visuell und mechanisch, um lose oder schlecht gecrimpte Verbindungen zu vermeiden. Das Produkt wird in Verpackung mit mehreren Stück(en) geliefert; achten Sie beim Auftragseingang auf die Stückzahl.
