Flachsteckhülse 1.5-2.5 4.8Mm Jmp Packung 25 Stück Alternative: 1580225

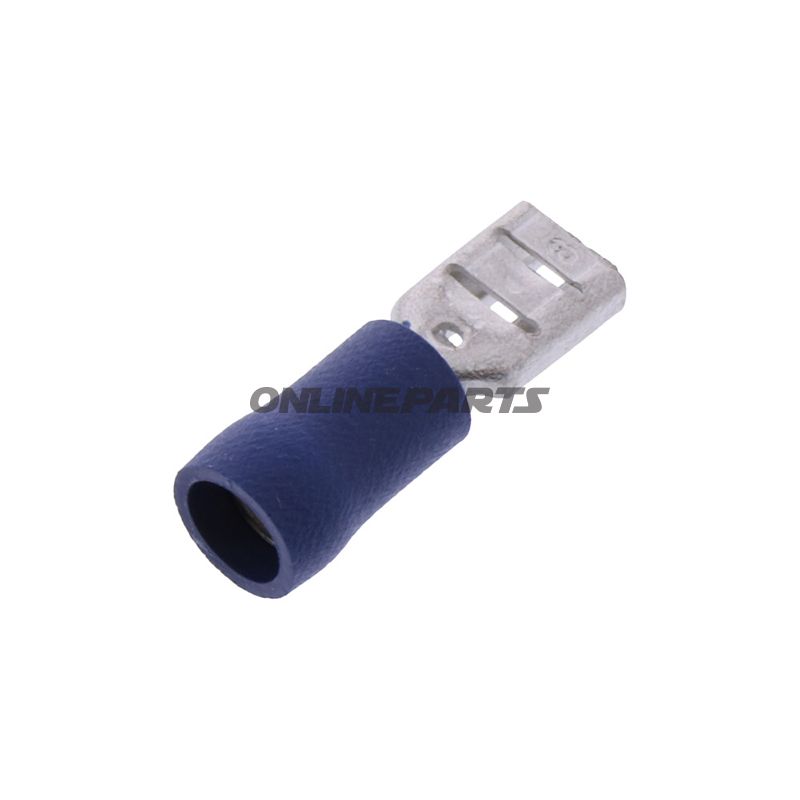

Flache isolierte Steckhülse (weiblich) 4,8 mm für Kabelquerschnitt 1,5–2,5 mm²

Produkt: JMP flache isolierte Steckhülse (weiblich) mit der Gesamtartikelnummer MPN 158.08.23 und GTIN 4043981349702. Dieser Kontaktstecker wird unter der Marke JMP hergestellt und vermarktet und liegt gemäß Produktspezifikation in blauer Isolierung vor.

Funktion und Anwendung
Die Buchse ist so ausgelegt, dass sie sich an einen flachen Stift von 4,8 mm anschließt (männlich) und wird typischerweise in elektrischen Verbindungen an Motorrädern, schmalen Bedienelementen und anderen Fahrzeuginstallationen verwendet, bei denen der Platz begrenzt ist. Die isolierte Ausführung bietet mechanischen Schutz der Klemmstelle und reduziert das Risiko eines Kurzschlusses bei mechanischer Handhabung oder Vibration. Das Produkt ist für einpolige Verbindungen geeignet und eignet sich für eine schnelle Ab- und Aufmontage vor Ort.

Materialien und Eigenschaften

• Aderquerschnitt: Geeignet für Kabelquerschnitte von 1,5 mm² bis 2,5 mm².
• Kontaktbreite und -dicke: 4,8 mm x 0,8 mm (passt zu standard 4,8 mm Flachsteckern).
• Isolierung: Plastische Isolationshülle in blauer Farbe; die Isolierung bietet grundlegenden mechanischen Schutz und elektrische Isolation, ist aber nicht schrumpfbar oder temperaturabhangig verstärkt.
• Metallkontakt: Der innere leitende Teil besteht aus Metall (in der Regel tin-beschichtete Kupferlegierung oder Ähnliches), um gute elektrische Verbindung und Korrosionsbeständigkeit unter normalen Betriebsbedingungen sicherzustellen.
• Temperaturbeständigkeit: Angegeben bis -75 °C, um Funktion bei niedrigen Temperaturen sicherzustellen; verwenden Sie stets Komponenten innerhalb der vom Hersteller angegebenen Gesamt-Temperatur- und Belastungsspezifikationen.
• Löten: Das Produkt ist nicht für Lötverbindungen vorgesehen (Lötstelle ist nicht Bestandteil der Ausführung).

Kompatibilität und Anwendungsnotizen

• Passt zu einem 4,8 mm Flachstecker (Standardgröße in Auto- und Motorradinstallationen).
• Verwendung für eine Pol/Kontakt pro Einheit (Einzelhülse).
• Eignet sich für feste Kabelenden mit korrekt isoliertem Leiter und schweißfreiem Klemmkontakt; für eine korrekte Entlastung und versteckte Spannungen bei der Installation sorgen, um Zug am Kabel zu vermeiden.
• Geeignet für Anwendungen mit moderaten mechanischen Anforderungen; bei starker Vibration oder korrosiven Umgebungen sind zusätzliche Maßnahmen empfohlen (z. B. schützende Gehäuse oder Korrosionsschutz).

Technische Daten (Übersicht)

• Typ: Weibliche Flachsteckhülse (Spade Connector Female)
• Größe: 4,8 mm (Breite) x 0,8 mm (Dicke)
• Kabelquerschnitt: 1,5–2,5 mm²
• Anzahl der Pole: 1
• Isoliert: Ja
• Löten: Nein
• Wärmeschrumpfung: Nein
• Temperaturbeständigkeit: angegeben bis -75 °C

Identifikation
Diese Komponente wird vom Hersteller JMP mit der MPN 158.08.23 bezeichnet. GTIN 4043981349702 kann zur eindeutigen Identifikation in Einkaufs- und Ersatzteil-Verwaltungs systemen verwendet werden.

Praktische Hinweise für den Monteur

• Sorgen Sie für eine korrekte Isolierung des Leiters auf die empfohlene Länge, sodass der Metallkontakt die volle mechanische Klemmfläche erhält.
• Überprüfen Sie vor dem Einstecken, dass der Flachstecker 4,8 mm breit und intakt ist, um lose Kontakte zu vermeiden.
• Bei wiederholtem Ausbau sollten Stecker und Kontakt visuell auf Verschleiß oder Verformung geprüft werden.

Brand: JMP. MPN: 158.08.23. GTIN: 4043981349702.
