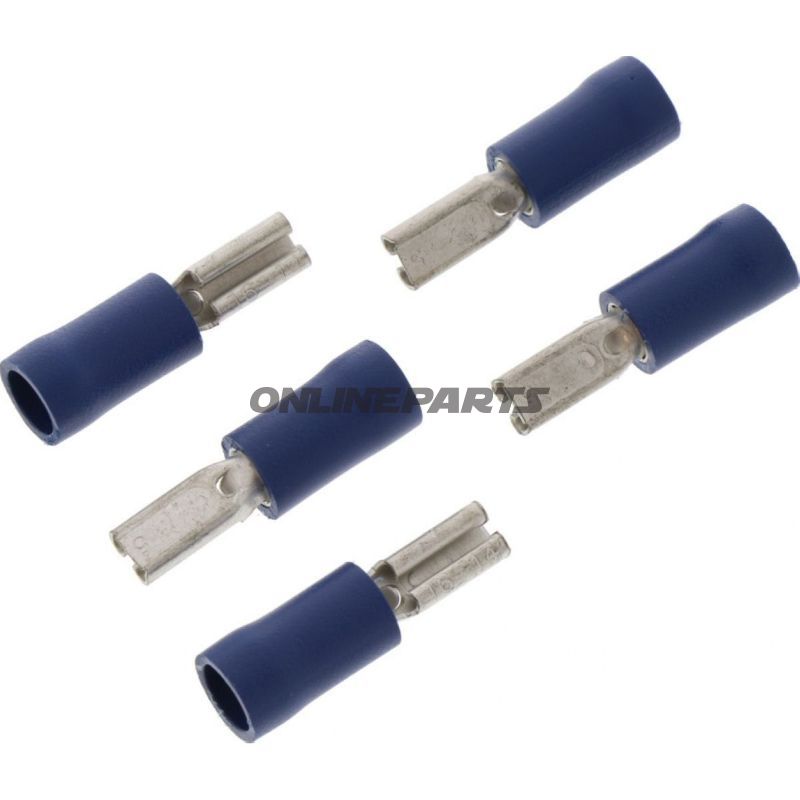

Flachsteckhülse 1.5-2.5 2.8Mm Jmppackung 5 Stück

Flache Steckverbindung (2,8 mm) für Kabelquerschnitt 1,5–2,5 mm², isoliert — JMP (MPN 158.02.21, GTIN 4043981274349)

Produktübersicht: Diese isolierte flache Steckverbindung von JMP (MPN 158.02.21, GTIN 4043981274349) ist für elektrische Verbindungen vorgesehen, bei denen eine flache 2,8 mm Kontaktfläche und ein Kabelquerschnitt zwischen 1,5 und 2,5 mm² verwendet wird. Sie wird in blauer Farbe geliefert und ist als einfachpolige, nicht gelötete Kontaktlösung mit Isolierhülse ausgeführt.

Funktion und Anwendung:

• Schafft eine mechanische und elektrische Verbindung zwischen einem männlichen und einem weiblichen Kontakt in Niederspannungsinstallationen an Motorrädern und Fahrzeugen.
• Geeignet für eine Reihe von Stecksystemen, Relaisverbindungen, Sicherungen und schnelle Komponentenwechsel, bei denen 2,8 mm flache Kontakte Standard sind.
• Ausgelegt zum Schrumpfen um die Leiter-Isolierung, um elektrische Isolation und Zugentlastung zu gewährleisten; nicht zum Löten vorgesehen.

Material und Eigenschaften:

• Kontaktmaterial: Metallischer Anschluss mit guter elektrischer Leitfähigkeit (typisch zinnbeschichtete Kupferlegierung bei diesem Steckertyp) für geringe Übergangs- und Korrosionsschutz.
• Isolierung: Kunststoff/ Thermoplastische Hülle in blauer Farbe, ausgelegt, um den Kontakt nach ordnungsgemäßer Schrumpfung vollständig abzudecken und elektrische Isolation sowie mechanische Unterstützung zu bieten.
• Dimensionsangaben: Die Breite x Dicke des Kontakts beträgt ca. 2,8 x 0,5 mm, was der Standard-2,8-mm-Flachkontakt entspricht.
• Temperaturbeständigkeit: Angegeben bis -75 °C (laut gelieferten Daten als Temperaturbeständigkeit genannt) – in der Praxis bedeutet dies, dass das Material niedrige Temperaturen toleriert; höhere Betriebstemperaturen sollten im vollständigen technischen Datenblatt des Bauteils geprüft werden.

Technische Details (Auswahl):

• Typ: Weiblicher Flachstecker (Flachstecker)
• Geeignet für: 2,8 mm Flachkontakt
• Kabelquerschnitt: 1,5–2,5 mm²
• Lötfähigkeit: Nein (nicht zum Löten vorgesehen)
• Isoliert: Ja
• Anzahl der Pole: 1

Praktische Montageüberlegungen:

• Verwenden Sie das richtige Schrumpfwerkzeug für das Kabelende im angegebenen Querschnitt, um mechanische Festigkeit und elektrischen Kontakt sicherzustellen. Vermeiden Sie die Verwendung von Standardzangen, die die Kontaktfläche verformen könnten.
• Stellen Sie sicher, dass die Isolierhülle den Metallkontakt nach dem Schrumpfen vollständig bedeckt für vollständige Isolation und Zugentlastung.
• Kontrollieren Sie Freiraum und Polarität in vorhandenen Steckmuffen und Relägehäusen, da 2,8 mm Flachkontakte sowohl in schmalen als auch in breiten Ausführungen vorkommen können; hier angegebene Breite/Dicke 2,8 x 0,5 mm.

Kompatibilität und Anwendungsbereiche: Passt zu Standard-2,8-mm-Flachkontakt-Haltern und wird häufig in Motorrädern, ATV, kleinen Fahrzeugen und elektrischen Schaltungen eingesetzt, bei denen ein schneller Austausch erforderlich ist. Die JMP-Marke wird als Herstellerangabe verwendet, was bei der Suche nach Reserve- oder Zusatzkomponenten zur gleichen Produktreihe hilfreich ist.

Identifikation: Das Produkt wird unter der Marke JMP mit MPN 158.02.21 und GTIN 4043981274349 geliefert. Diese Nummern können beim Einkauf, in Ersatzteilkatalogen oder zur Überprüfung der Kompatibilität in Ersatzteil-Datenbanken verwendet werden.

Verpackungshinweis: Die Produktdaten erwähnen im Titel „Packung 5 Stk“. Beachten Sie, dass Stückzahl und Verpackung je nach Distributor variieren können; bestätigen Sie die Stückzahl bei der Bestellung, wenn eine genaue Stückzahl kritisch ist.
