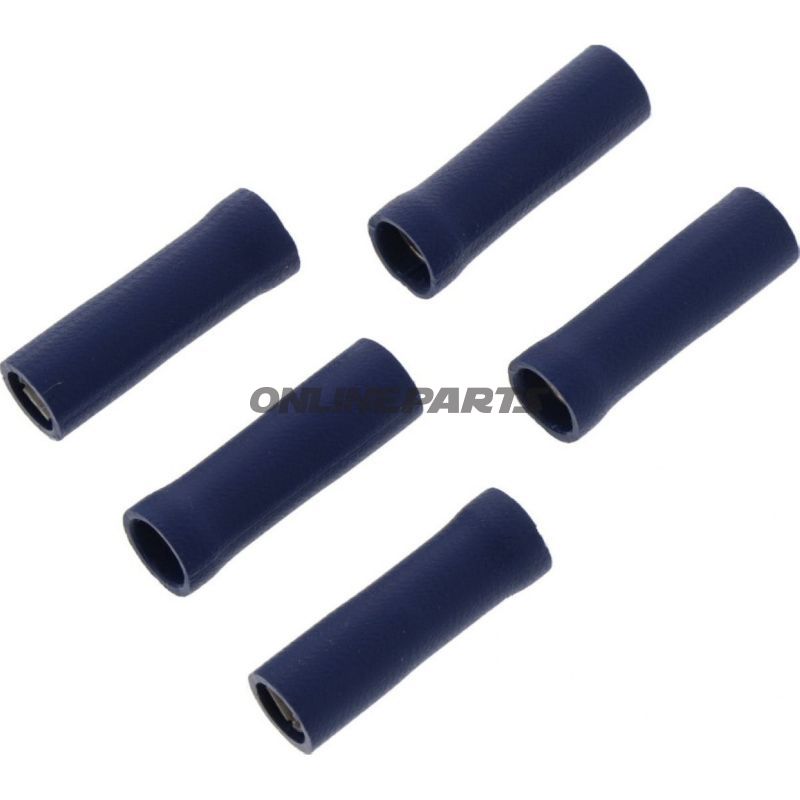

Flachsteckhülse 1.5-2.5 2.8Mm Jmppackung 5 Stück

Flache Flachsteckerbuchse (weiblich) 2,8 mm für Kabelquerschnitt 1,5–2,5 mm² — JMP

Beschreibung und Funktion
Diese flache Buchse von JMP (MPN: 158.02.66, GTIN: 4043981274745) ist eine vollständig isolierte Weibchen-Verbindung, die für eine schnelle abrupte elektrische Verbindung konzipiert ist. Das Produkt ist für Kabelquerschnitte zwischen 1,5 und 2,5 mm² vorgesehen und passt zu flachen Steckern mit 2,8 mm Breite (Breite x Dicke ca. 2,8 x 0,8 mm). Die flache Form macht sie geeignet für Anwendungen mit begrenztem Platz: z. B. Motorraum, unter Armaturenborden oder Verbindungen zu Relais und Steckdosen an Motorrädern.

Materialien und Bauweise
Der Steckverbinder ist mit Metallzungen in einer vollständigen Isolationshülle versiegelt. Die Metalleinsätze sind so konzipiert, dass sie mechanischen Halt und elektrischen Kontakt ohne Lötbedarf bieten; Produktdaten geben an, dass sie nicht für Lötverbindungen vorgesehen sind. Das Isolationsmaterial ist darauf ausgelegt, üblichen Temperaturwechseln in Fahrzeugumgebungen standzuhalten und hält bis ca. -75 °C, was ihn für niedrige Temperaturen geeignet macht. Die Farbe ist Blau, was oft verwendet wird, um Größen- oder Querschnittskategorien in Verdrahtungen anzuzeigen.

Technische Eigenschaften

• Typ: Flachsteckerbuchse (female spade connector)
• Für Flachstecker: 2,8 mm (Breite)
• Kabelquerschnitt: 1,5–2,5 mm²
• Isoliert: Ja (vollständige Isolation)
• Anzahl der Pole: 1
• Lötverbindung: Nicht zum Löten geeignet
• Wärmekappe: Nicht enthalten
• Temperaturbeständigkeit: angegeben ca. -75 °C

Anwendungsbereiche und Kompatibilität
Der Steckverbinder eignet sich für elektrische Verbindungen in Fahrzeugen, einschließlich Motorrädern, Rollern, kleinen Maschinen und anderem Equipment, bei dem 2,8 mm Flachstecker verwendet wird. Typisch verwendet für Verbindungen zwischen Drahtleitungen und Komponenten wie Relais, Sicherungshalter, Kontakte und Terminalblöcke. Aufgrund der vollständigen Isolation wird das Risiko eines Kurzschlusses durch benachbarte Metallteile reduziert.

Praktische Überlegungen bei der Montage
Um eine korrekte Kontakt- und mechanische Haltbarkeit zu erzielen, wird eine ordnungsgemäße Abisolierung und Crimpung geeignet für den Leitungsquerschnitt von 1,5–2,5 mm² empfohlen. Verwenden Sie ein geeignetes Crimpwerkzeug, um eine gute elektrische Verbindung und mechanische Festigkeit sicherzustellen. Da das Produkt nicht zum Löten vorgesehen ist oder mit Heißkleber/Hitze geschützt wird, sollte ggf. zusätzlicher mechanischer oder Umweltschutz (z. B. Schrumpfschlauch) je nach Anwendung geprüft werden.

Klassifikation und Identifikation
Dieses Produkt wird unter der Marke JMP verkauft und im JMP-Sortiment als MPN 158.02.66 identifiziert. GTIN 4043981274745 kann zur eindeutigen Identifikation in Beschaffungs- oder Lagerhaltungssystemen verwendet werden.

Bemerkungen
Die Beschreibung basiert auf technischen Daten des Herstellers. Wärmekappe oder zusätzlicher Schutz sind nicht enthalten. Die Packungsangabe im Quelltext nennt mehrere Einheiten; beim Einkauf sollte der Käufer die aktuelle Packungsgröße in der Bestellzeile überprüfen, um Missverständnisse bezüglich der gelieferten Mengen zu vermeiden.
