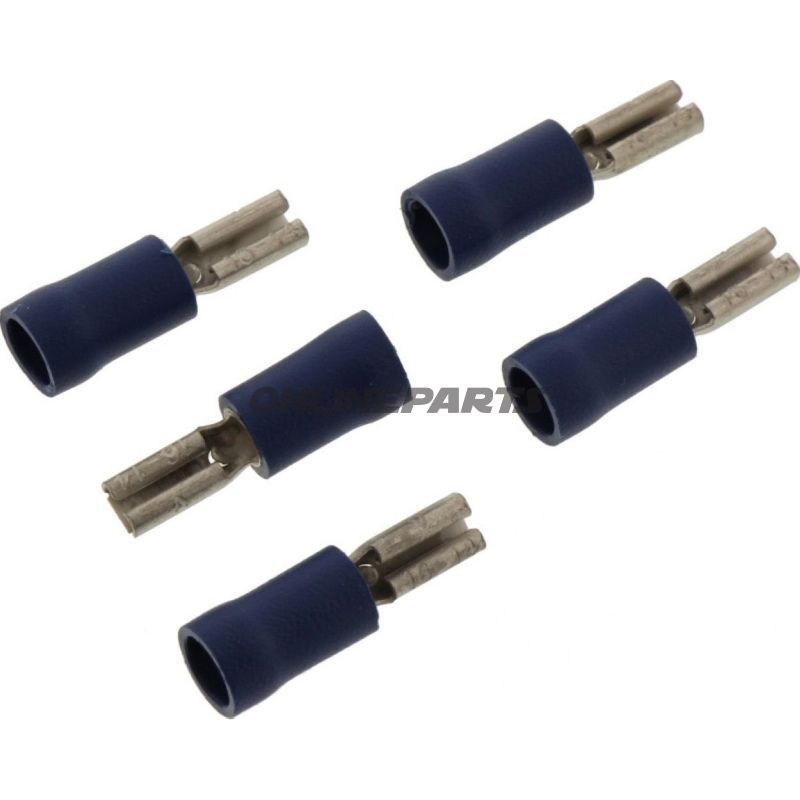

Flachsteckhülse 1.5-2.5 2.8Mm Jmppackung 5 Stück

Flache Steckverbinderdose (weiblich) 2,8 mm für Kabel 1,5–2,5 mm² — isoliert, JMP

Produktübersicht: Diese flache isolierte Steckverbinderdose von JMP (MPN: 158.02.22, GTIN: 4043981274356) ist für elektrische Verbindungen in Fahrzeugen und anderen Anwendungen ausgelegt, bei denen eine 2,8 mm flache Verbindung und ein Kabelquerschnitt von 1,5–2,5 mm² verwendet werden. Sie wird in einer handlichen Packung geliefert, die für den Einsatz in Werkstätten und Montagesarbeiten konzipiert ist.

Funktion und Anwendung

Die Steckverbinderdose fungiert als weiblicher Kontakt für Flachstecker (2,8 mm) und dient zum Empfang eines entsprechenden männlichen Steckers. Sie eignet sich für eine schnelle Verbindung und Trennung von Leitungen, typischerweise beim Anschluss elektrischer Komponenten wie Leuchten, Schaltern und Sensoren. Die Isolierung um die Verbindung reduziert das Risiko eines Kurzschlusses bei Kontakt mit freiliegenden Metallteilen.

Materialien und Aufbau

• Kontaktmaterial: Metal-Einsatz für elektrischen Kontakt (Beschichtung kann je nach Charge variieren, jedoch ausgelegt auf guten Leitungswiderstand und mechanische Haltbarkeit).
• Isolierung: Kunststoff/harte PVC-Isolierung in blauer Farbe zur visuellen Identifikation des Kabeldurchmessers (passt zu 1,5–2,5 mm²).
• Abmessungen: Flache Kontaktbreite x Dicke: 2,8 x 0,8 mm. Als Einpolig konstruiert (ein Leiter pro Steckverbinder).

Technische Daten

Die wichtigsten technischen Eigenschaften:

• Typ: Weiblicher Flachstecker (Spade Connector Female)
• Geeignet für Flachstecker: 2,8 mm
• Kabelquerschnitt: 1,5–2,5 mm²
• Isoliert: Ja
• Vernietete/verlöte Verbindungen: Nein (Schrumpf-/Pressverbindung wird bei korrekter Montage erwartet)
• Temperaturbeständigkeit: angegeben mit -75 °C (Hinweis auf geringe Temperaturbeständigkeit; maximale Betriebstemperatur in der Montagedaten)
• Polen: 1

Praktische Montagehinweise

• Die Montage erfolgt typischerweise durch Abisolieren des Leiters, Einsetzen in den Metall-Einsatz und mechanisches/Schrumpf-Pressen mit geeignetem Werkzeug. Verwenden Sie das richtige Schrumpf-/Presswerkzeug, um eine geringe Übergangswiderstand und mechanische Haltbarkeit zu gewährleisten.
• Das Produkt ist nicht zum Löten von Leitern im Gehäuse vorgesehen.
• Farbcodierung (Blau) zeigt kompatiblen Kabelquerschnitt an; prüfen Sie vor der Montage immer die Kabelgröße.

Kompatibilität und Anwendungsbereiche

Eignet sich für Auto- und Motorrad-Elektronik, industrielle Steuerungssysteme und andere Installationen, in denen eine 2,8 mm Flachsteckverbindung verwendet wird. Zielgruppe sind Mechaniker und Techniker, die sichere, isolierte Einpol-Verbindungen für Leiter von 1,5–2,5 mm² benötigen.

Identifikation

Marke: JMP. Produktnummer (MPN): 158.02.22. GTIN: 4043981274356 — diese Codes dienen der eindeutigen Identifikation beim Einkauf und in der Teileverwaltung.

Hinweis: Die Beschreibung basiert auf Standard-Spezifikationen für isolierte Flachsteckhülsen weiblich. Bei kritischen oder hochspannungsintensiven Anwendungen sollte die Installationsanleitung des konkreten Systems befolgt und die Kompatibilität gemäß den Anweisungen des Herstellers überprüft werden.
