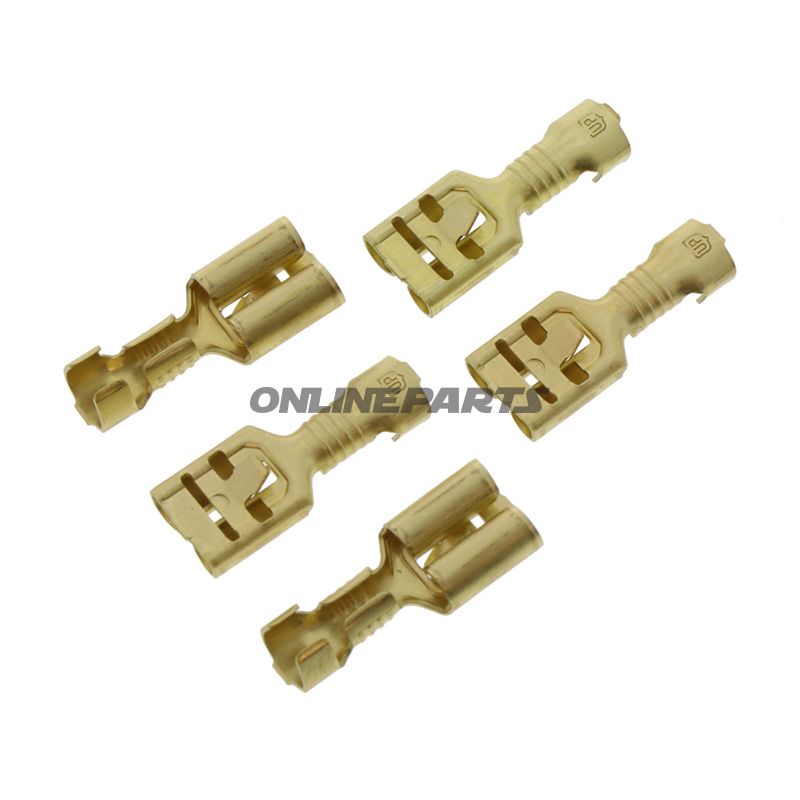

Flachsteckhülse 1.0-2.5 6.3Mm Jmppackung 5St Alternative: 1580837/780

Flaches Steckverbinder 6,3 mm (ungeschirmt) für Kabelquerschnitt 1,0–2,5 mm²

Produkt: Flaches Steckverbinder von JMP (MPN: 158.02.47, GTIN: 4043981274578). Dieser ungeschirmte Flachstecker-Sockel ist für ältere und herkömmliche Fahrzeug- und Elektrikinstallationen konzipiert, bei denen eine einfache mechanische Verbindung zwischen Leitungen und Flachstecker erforderlich ist.

Funktion und Anwendung

• Der Flachstecker wird als weiblicher Kontakt (Sockel) für 6,3 mm Flachstecker genutzt – typischerweise in Armaturenbrettern, Sackpunkten und bei losen Kabelverbindungen an Motorrädern und kleinen Fahrzeugen.
• Er bietet eine direkte, mechanische Verbindung ohne integrierte Isolierung oder Schrumpfschläuche; geeignet für Orte, an denen Platz und Zugang eine schnelle Verbindung bzw. Trennung erforderlich machen.
• Geeignet für Fachpersonen, die eine einfache, reproduzierbare Verbindung für Kabelquerschnitte im Bereich 1,0–2,5 mm² wünschen.

Materialien und Eigenschaften

• Ungeschirmte Ausführung: Es ist keine elektrische Isolierung oder Schrumpfschläuche aufgebracht, wodurch Verbindung und ggf. Nachisolierung vom Monteur nach Installationsanforderungen und Umweltbedingungen bewertet und ausgeführt werden müssen.
• Abmessungen der Metallkontakte (Breite × Dicke): ca. 6,3 × 0,8 mm – Standardmaß für 6,3 mm Flachstecker, das die Kompatibilität mit entsprechendem Gegenstück gewährleistet.
• Eignet sich für mechanischen Druck und Reibungskontakt; Löten wird nicht empfohlen/ist gemäß technischen Daten nicht erforderlich.
• Anzahl der Pole: 1. Das Produkt ist als einfachpoliger weiblicher Kontakt vorgesehen.

Technische Spezifikationen (ausgewählt)

• Typ: Flachstecker (weiblicher Spade-Kontakt)
• Für Flachstecker-Breite: 6,3 mm
• Kabelquerschnitt: 1,0–2,5 mm²
• Isoliert: Nein
• Löten: Nein
• Heißluft-Schrumpf: Nein
• Pole: 1

Kompatibilität und Montageanleitung

• Passt direkt mit standardmäßigen 6,3 mm männlichen Flachsteckern. Verwenden Sie geeignete Schrumpfschläuche oder Isolierband nach der Montage, falls eine Isolierung in der Anwendung erforderlich ist.
• Überprüfen Sie, dass der Kabelquerschnitt im Bereich 1,0–2,5 mm² liegt, um eine ordnungsgemäße mechanische und elektrische Kontaktierung sicherzustellen.
• Da das Produkt ungeschirmt ist, muss eine Montage in vibrationsempfindlichen Umgebungen durch geeignete Befestigung und ggf. zusätzliche mechanische Sicherung (z. B. Kabelbinder oder Clips) geschützt werden.

Marke und Identifikation

Das Produkt stammt von JMP und ist mit MPN 158.02.47 und GTIN 4043981274578 gekennzeichnet. Diese Codes können zur Verwaltung von Ersatzteillisten und bei Nachbestellungen in Werkstätten oder Lagern verwendet werden.

Hinweise

• Das Produkt wird ungedeckelt geliefert – prüfen Sie stets Umweltanforderungen (Feuchtigkeit, Korrosion, Vibration) vor der Installation und verwenden Sie bei Bedarf zusätzlichen Schutz.
• Die Informationen beziehen sich auf Abmessungen und Funktion; bei spezifischen Anforderungen an Strom-, Temperatur- oder Korrosionsbeständigkeit sollte das Produktdatenblatt oder die technische Dokumentation des Lieferanten konsultiert werden.
