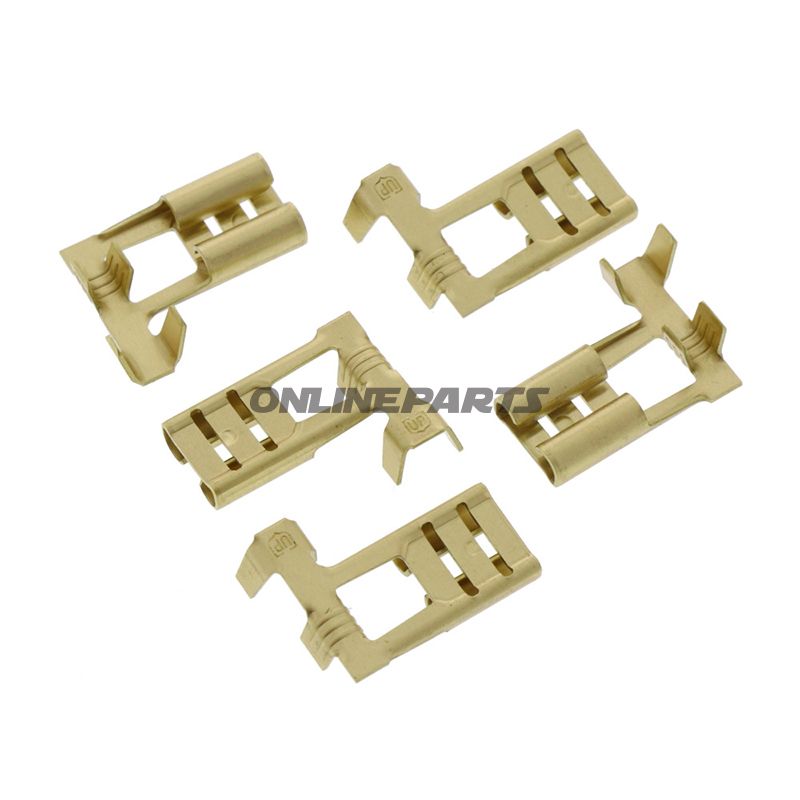

Flache Steckdose (weiblich) 6,3 mm für Kabelquerschnitt 1,0–2,5 mm² — JMP (MPN 158.02.56)
Produktübersicht: Diese unisolierte flache Steckdose von JMP (GTIN 4043981274660, Herstellernr. 158.02.56) ist für elektrische Verbindungen vorgesehen, in denen eine 6,3 mm Flachsteckverbindung gewünscht wird. Der Stecker eignet sich für einpolige Verbindungen an Leitern mit Querschnitt von 1,0 bis 2,5 mm² und wird in der Montage, Reparatur und Wartung elektrischer Schaltungen an Motorrädern, Maschinen und elektrischen Systemen eingesetzt.
Funktion und Anwendung: Die flache Steckdose überträgt Strom zwischen Kabel und männlichem Stecker (Flachstecker), indem sie mechanischen und elektrischen Kontakt zwischen dem Leiter und dem Flachkontakt am Gegenstück herstellt. Unisoliertes Design bedeutet, dass die Verbindung keinen äußeren isolierenden Mantel hat, was zu geringem Kontaktwiderstand und einer kompakten Baugruppe führt, aber Anforderungen an eine korrekte Montage und ggf. zusätzliche Isolation in Anwendungsumgebungen mit Kurzschlussrisiko stellt.
- Kontaktgröße: 6,3 mm Breite x 0,8 mm Dicke — Standardmaß für viele industrielle und fahrzeugbezogene Flachstecker.
- Isolierte Leiterquerschnitte: 1,0–2,5 mm². Passend zu gängigen Kabeltypen, die in Kraftfahrzeuginstallationen und Elektronik verwendet werden.
- Polung: Einfachpolig (1 Pole) für Einzelleiter-Verbindungen.
- Schweißung/Löten: Entwickelt für mechanische Crimp-Verbindungen — nicht für Löten als Befestigungsmethode vorgesehen.
Materialwahl und Eigenschaften: Die Steckdose besteht aus Metall mit einer Oberflächenbearbeitung, die auf gute elektrische Leitfähigkeit und mechanische Haltbarkeit ausgelegt ist. Unisolierter Metallkontakt sorgt für niedrigen Kontaktwiderstand, erfordert aber vom Anwender eine korrekte Isolierung und Schutz nach der Montage. Die Materialwahl ist typischerweise eine Kupferlegierung oder ähnliches leitendes Metall mit Oberflächenbehandlung zum Korrosionsschutz — dies ist Standard für Komponenten im JMP-Sortiment, das sich an technisch versierte Anwender richtet, die wiederkehrende elektrische Leistung im Betrieb erwarten.
Technische Notizen (Zusammenfassung):
- Type: Weibliche Flachsteckverbinder (Flachstecker-Female)
- Geeignet für: 6,3 mm Flachstecker
- Querschnitt: 1,0 mm² (min) — 2,5 mm² (max)
- Isolierung: Unisoliert
- Schweißen/Löten: Nein
- Heißklebe/Heat Shrink: Nein
Praxistipps bei der Montage: Bei Crimp-Montage wird ein geeignetes Crimp-Werkzeug für Drahtkontakte/Hohlräume empfohlen, das eine mechanische Zugentlastung und guten elektrischen Kontakt sicherstellt. Da das Produkt unisoliert ist, sollte die Verbindung anschließend gegen direkten Kontakt und Kurzschluss mit Isolierband, Schrumpffolie oder durch Einbau in eine geeignete Montagebox geschützt werden, abhängig von der Umgebung. Stellen Sie Kompatibilität mit dem männlichen Stecker (6,3 x 0,8 mm) sicher und sorgen Sie dafür, dass die Abisolierlänge des Leiters zur Öffnungshülle oder Crimpzone passt.
Kompatibilität und Anwendungsgebiete: Geeignet für Fahrzeuginstallationen, Instrumententafeln, Relaisverbindungen, Reparaturarbeiten und Testaufbauten, bei denen Standard-6,3-mm-Flachsteckverbindungen verwendet werden. JMP, der Hersteller, ist bekannt für Komponenten für Motorrad- und Autoelektriker, was diese Steckdose zu einer praktischen Komponente für Fachleute macht, die mit standardisierten Flachsteckverbindungen arbeiten.
Identifikation: Das Produkt wird unter der JMP-Marke mit MPN 158.02.56 und GTIN 4043981274660 geliefert, was das einfache Prüfen von technischen Datenblättern und Ersatzteilreferenzen in der Geräte-Dokumentation des Herstellers ermöglicht.
