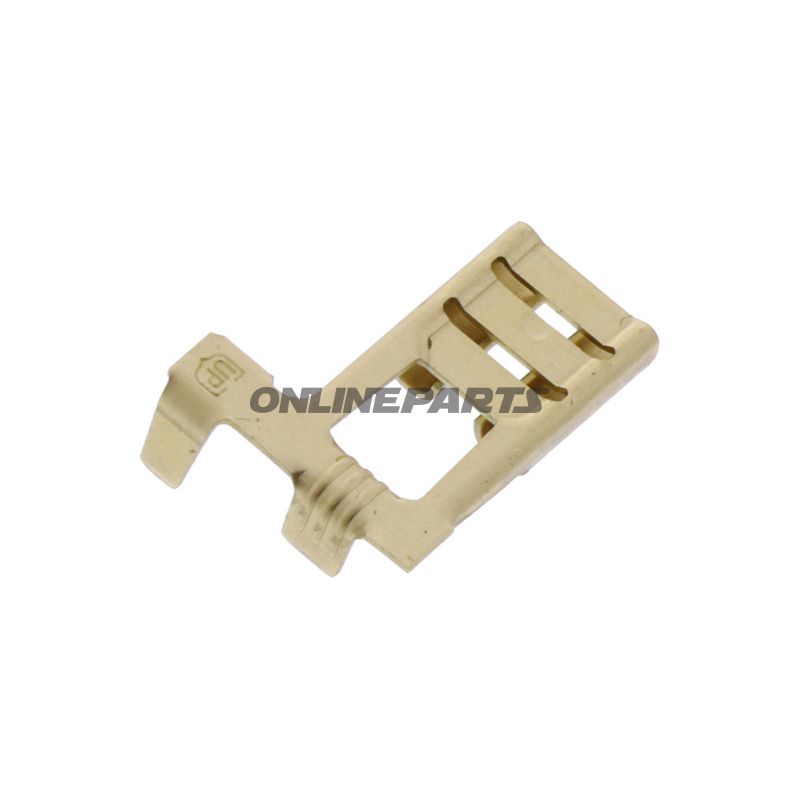

Flachsteckhülse JMP 158.08.85 Unisolierte Flachsteckhülse für Leitungsquerschnitt 1,0–2,5 mm². Breite x Stärke 6,3 x 0,8 mm.
Flaches Steckverbinder (weiblich) 6,3 mm für 1,0–2,5 mm² Leiter — JMP (158.08.85)
Produktübersicht: Dieser unisolierte flache Steckverbinder von JMP, Modellnummer 158.08.85 (GTIN 4043981350296), ist eine einfache mechanische Kontaktstelle zum Verbinden von Einzeldrahtkabeln mit 6,3 mm flachem Stecker (Spade). Er ist für Leiterquerschnitte zwischen 1,0 und 2,5 mm² ausgelegt und wird typischerweise in Motorteilen, elektrischen Installationen an Motorrädern und anderen fahrzeugbezogenen Arbeiten verwendet, bei denen Platz und eine sichere elektrische Verbindung wichtig sind.
Funktion und Verwendung:
- Zweck: Herstellung einer stabilen, trennbaren elektrischen Verbindung zwischen einem Spadestift (männlich) und dem Leiter über einen weiblichen Kontakt.
- Anwendungsbereiche: Einsatz in Kabelnetzen von Motorrädern, zum Verbinden von Komponenten wie Relais, Schaltern, Sicherungshaltern, Blinkleuchten und ähnlichen elektrischen Bauteilen.
- Design: Unisolierter Kontakt, d. h. direkte Metall-zu-Metall-Verbindung und am besten geeignet, wenn mechanische Abdeckung besteht oder die Isolierung anderswo in der Installation erfolgt.
Material und Eigenschaften:
- Kontaktmaterial: Metall (typischerweise zinnbeschichteter Messing oder ähnliche Kupferlegierung in diesem Steckertyp) — gewählt für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen.
- Mechanische Ausführung: Starres flaches Blatt mit den Abmessungen 6,3 x 0,8 mm (Breite x Dicke), das formstabile Verbindungen mit dem Standard 6,3 mm Spadestift gewährleistet.
- Oberflächenbehandlung: Typisch vernickelt oder mit Zinn beschichtet, um Oxidationsbildung zu reduzieren und den Kontaktwiderstand mit der Zeit zu verbessern.
- Isolierung: Unisoliert — erfordert entweder eine physische Abschirmung in der Produktmontage oder den Einsatz zusätzlicher Isolierungsmethoden, wenn Kontaktflächen der Kurzschlusgefahr ausgesetzt sein können.
Technische Daten (wesentlich):
- Typ: Weiblicher Flachstecker (Spade-Konnektor, female)
- Geeignet für Spadebreite: 6,3 mm
- Leiterquerschnitt: 1,0 mm² bis 2,5 mm²
- Anzahl Pole: 1
- Lötverbindung: Nein (für Crimp oder mechanische Klemmung vorgesehen)
- Isoliert: Nein
- Heißluftschrumpfung: Nein
Kompatibilität und Montage:
- Passt zu Standard-6,3 mm männlichen Spadern und -Anschlüssen. Ideal für vorhandene Kabelschraubklemmen oder panelmontierte weibliche Steckverbinder, die 6,3 mm breite Flachkontakte akzeptieren.
- Die Montage erfolgt typischerweise durch korrekt dimensioniertes Crimpen mit einer passenden Crimpzange für isolierte oder unisolierte Anschlüsse, je nach Kabeltyp.
- Da der Kontakt unisoliert ist, sollten Platzierung und Umgebungsbedingungen bedacht werden, um unbeabsichtigte Kurzschlüsse zu vermeiden; ggf. zusätzlichen mechanischen Schutz oder Einbau in Kabelgehäuse verwenden.
Identifikation und Rückverfolgbarkeit: Das Produkt ist als JMP mit MPN 158.08.85 und GTIN 4043981350296 gekennzeichnet, was eine Identifikation des genauen Terminaltyps beim Einkauf oder beim Austausch in bestehenden Installationen ermöglicht.
Hinweise für professionelle Anwender: Die Verbindung ist nicht zum Löten geeignet bzw. nicht für den Einsatz ohne korrekte mechanische Befestigung vorgesehen. Wählen Sie geeignete Kabelschuhe oder Crimptechnik entsprechend dem Leiterquerschnitt, um niedrigen Kontaktwiderstand sicherzustellen und Wärmeentwicklung bei hohen Strömen zu minimieren. Berücksichtigen Sie Schutz vor Vibration und Korrosion bei Einsatz in offenen oder exponierten Motorradinstallationen.
