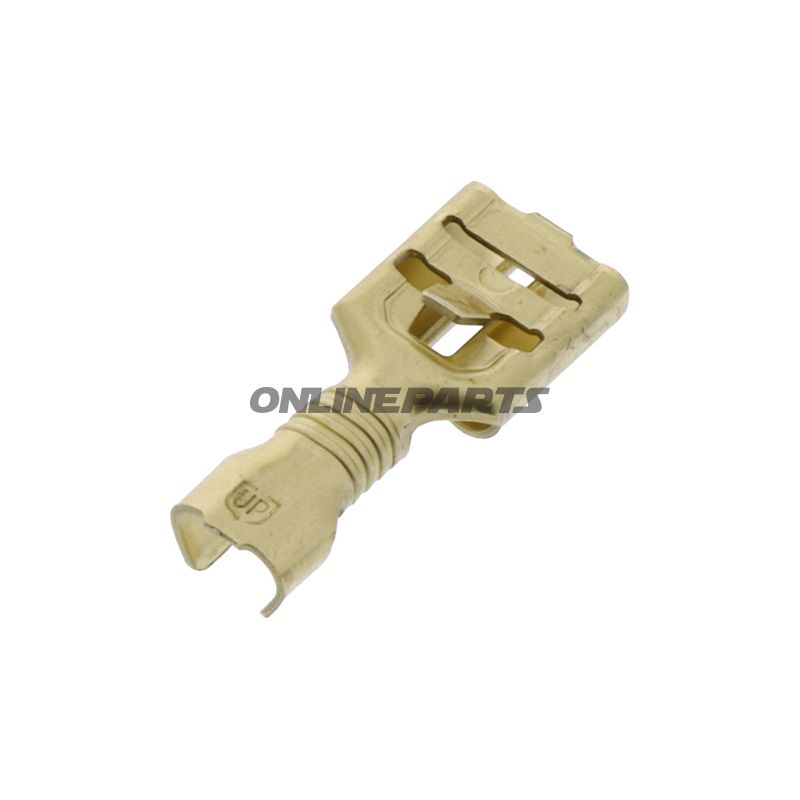

Flachsteckhülse JMP 158.07.80 Unisoliert für Leitungsquerschnitt 1,0-2,5 mm². Breite x Stärke 6,3 x 0,8 mm.
Flaches Steckverbinder (weiblich) 6,3 mm für Leiterquerschnitt 1,0–2,5 mm² — JMP (MPN 158.07.80, GTIN 4043981349245)
Produktbeschreibung: Dieser flache Steckverbinder von JMP (Modellnummer 158.07.80, GTIN 4043981349245) ist ein unisolierter weiblicher Kontakt für 6,3 mm Flachstecker. Er eignet sich zum Herstellen unterbrechbarer elektrischer Verbindungen an Motorrädern und anderen kleinen Fahrzeugen, bei denen Platzbedarf und flaches Profil wichtige Parameter sind. Der Steckverbinder akzeptiert Leiterquerschnitte von 1,0 bis 2,5 mm² und hat die Abmessungen 6,3 x 0,8 mm (Breite x Dicke).
- Funktion: Baut mechanische und elektrische Verbindung zwischen Leitern und passendem männlichen Steckverbinder (Flachstecker 6,3 mm). Geeignet für Signalkreise und Leistungsströme, bei denen ein kleines Profil und zuverlässiger Kontakt erforderlich sind.
- Materialauswahl und Aufbau: Unisolierte Metallausführung, geformt, um einen 6,3 mm Flachstecker aufzunehmen. Unisoliertes Design bedeutet direkten Metall-zu-Metall-Kontakt, was den Kontaktwiderstand senkt, jedoch eine korrekte Crimpung oder Schweißung sowie ggf. zusätzliche mechanische Sicherung für vibrationsbelastete Anwendungen erfordert.
- Elektrische Eigenschaften: Geeignet für Leiter von 1,0 mm² bis 2,5 mm². Das Produkt ist nicht zum Löten oder mit integrierter Schrumpfummantelung vorgesehen; es handelt sich um einen reinen mechanischen weiblichen Kontakt.
- Montage: Das Kabelende wird durch Crimpen in den zugehörigen kabelseitigen/Flanschteil montiert (Crimpzange empfohlen für eine sichere Kontaktverbindung). Da der Steckverbinder unisoliert ist, sollte eine nachträgliche Isolation oder Abdichtung in Umgebungen mit Feuchtigkeit oder starker Verschmutzung in Erwägung gezogen werden.
Technische Daten (Zusammenfassung):
- Typ: Weiblicher Flachstecker (Spade Connector Female)
- Passende Flachsteckerbreite: 6,3 mm
- Kabelquerschnitt: 1,0–2,5 mm²
- Abmessungen: 6,3 x 0,8 mm (Breite x Dicke)
- Isolierung: Nein (unisoliert)
- Anzahl der Pole: 1
- Schweissen/Löten: Nicht zum Löten vorgesehen
Anwendungsbereiche und Überlegungen: Geeignet für elektrische Verbindungen an Motorrädern, Rollern und kleinen Fahrzeugen sowie in Schalttafeln und Kabelwegen, wo Platzbeschränkungen das 6,3-mm-Flachstecker-Format erfordern. Aufgrund der unisolierten Bauweise wird der Einsatz in trockenen Umgebungen empfohlen oder zusätzlich mit Wärme- oder Schrumpfflex oder einer geeigneten Verkleidung, falls Feuchtigkeit, Korrosion oder Kurzschlussgefahr zu benachbarten Bauteilen besteht.
Marke und Identifikation: Der Hersteller JMP wird als Marke angegeben, und die MPN lautet 158.07.80. Die GTIN 4043981349245 ist zur eindeutigen Warenidentifikation beim Einkauf und der Lagerverwaltung enthalten.
Praktische Tipps zur Montage:
- Verwenden Sie eine geeignete Crimpzange für den angegebenen Querschnitt, um mechanische Festigkeit und niedrigen Kontaktwiderstand sicherzustellen.
- Prüfen Sie, ob der Steckverbinder aufsitzt, um lose Verbindungen durch Vibration zu vermeiden.
- Betrachten Sie eine Nachisolierung (Schrumpf- oder Isolierband) bei externen Installationen.
