Flachsteckhülse JMP MPN 158.07.77 Unisoliert für Leitungsquerschnitt 1,0–2,5 mm². Breite x Stärke 6,3 x 0,8 mm, flache 6,3 mm Anschluss.
Flache Gegensteckverbindung (unisoliert) 6,3 x 0,8 mm für Kabel 1,0–2,5 mm²

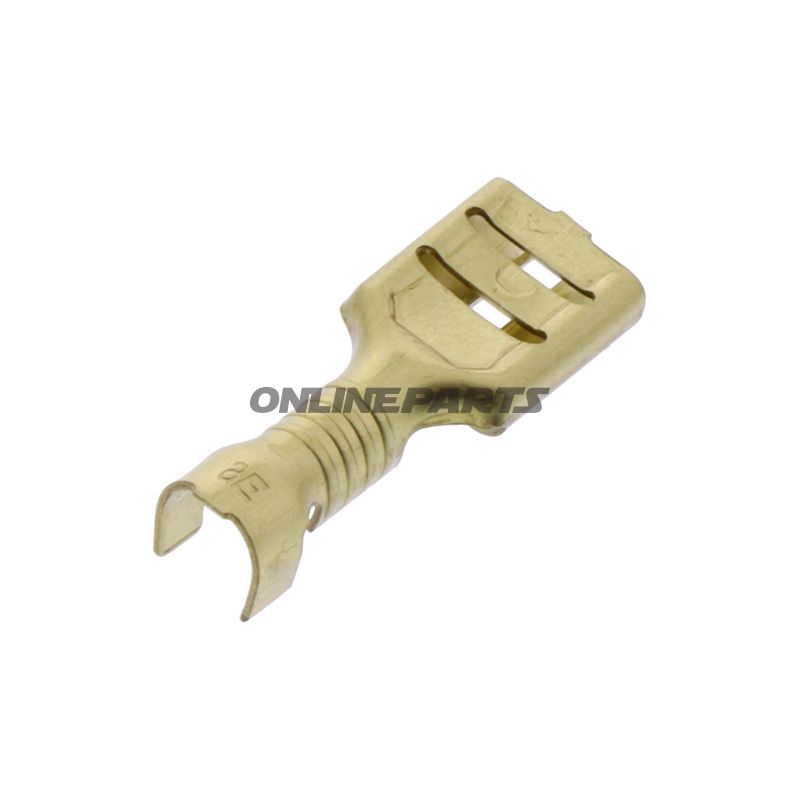

Produkt: JMP flache Gegensteckverbindung, unisoliert. MPN: 158.07.77. GTIN: 4043981349221. Dies ist eine einzelne unisolierte weibliche Gegensteckverbindung, bestimmt für elektrische Verbindungen mit dem 6,3 mm Standard-Flachstecker.
Die Gegensteckverbindung von JMP ist ausgelegt für mechanische und elektrische Verbindung zwischen Leitern und Flachstecker-Pins. Sie wird typischerweise in Kraftfahrzeugen, Maschinen und elektrischen Installationen verwendet, wo ein einfacher, kompakter Kontakt gewünscht wird, ohne Isolierhülle — beispielsweise an Rückpaneelen, Relaisplatten oder bei Reparaturen von Kabeln.
- Funktion: Erzeugt einen reproduzierbaren, niederohmigen Kontakt zu 6,3 mm Flachstecker. Die Form gewährleistet eine stabile mechanische Befestigung des Steckers ohne Lötung.
- Kabelbereich: Geeignet für Leiterquerschnitte von 1,0 mm² bis 2,5 mm².
- Abmessungen: Kontaktfläche 6,3 mm Breite und 0,8 mm Dicke, eine Pol.
- Isolation: Das Produkt ist unisoliert — keine Kunststoffhülle oder Schrumpfschicht montiert.
- Löten: Nicht für Löten ausgelegt; die Verbindung erfolgt mechanisch und ggf. mit geeignetem Crimpwerkzeug für das Kabelende.
Materialauswahl und Eigenschaften
Die Gegensteckverbindung besteht aus Metall, geeignet für elektrische Kontaktflächen (typischerweise bleihandelt/Nickel-beschichtete Kupferlegierung bei vergleichbaren Typen). Das unisolierte Design bedeutet direkten Metall-zu-Metall-Kontakt mit geringem Übergangswiderstand, erfordert aber anschließende Korrosionsschutzmaßnahmen in exponierten Umgebungen (z. B. mit Kontaktschutzmittel oder geeigneter Gehäuseführung). Das Crimpen des Leiters zur Aufsatzstellung sollte mit einer korrekt dimensionierten Crimpzange erfolgen, um mechanische Festigkeit und elektrischen Kontakt zu gewährleisten.
Kompatibilität und Anwendung
- Passt zu standardmäßigen 6,3 mm Flachsteckern (oft verwendet in Relais- und Stecksystemen in Fahrzeugen und Maschinen).
- Verwendbar mit Leitern von 1,0–2,5 mm²; bei Anwendungen nahe der Grenze empfiehlt sich eine korrekt dimensionierte Schraubverbindung oder Crimpkontakt.
- Nicht isoliert, daher geeignet, wo Platz knapp ist oder wo zusätzliche Isolierung/Verkapselung separat verwendet wird.
Technische Daten (Überblick)
- Typ: Weibliche Gegensteckverbindung / Flachsteckverbindung
- Abmessung: 6,3 x 0,8 mm
- Kabelquerschnitt: 1,0–2,5 mm²
- Polen: 1
- Isoliert: Nein
- Löten: Nein
Produkteigenschaften entsprechen der JMP-Referenz (MPN 158.07.77). GTIN 4043981349221 kann zur eindeutigen Identifikation bei Bestellung oder beigefügten Ersatzteillisten verwendet werden. Bei Arbeiten in korrosiven oder feuchten Umgebungen sollten zusätzliche Schutzmaßnahmen getroffen oder isolierende Gehäuse verwendet werden, um einen langdauernden Betrieb zu gewährleisten.
