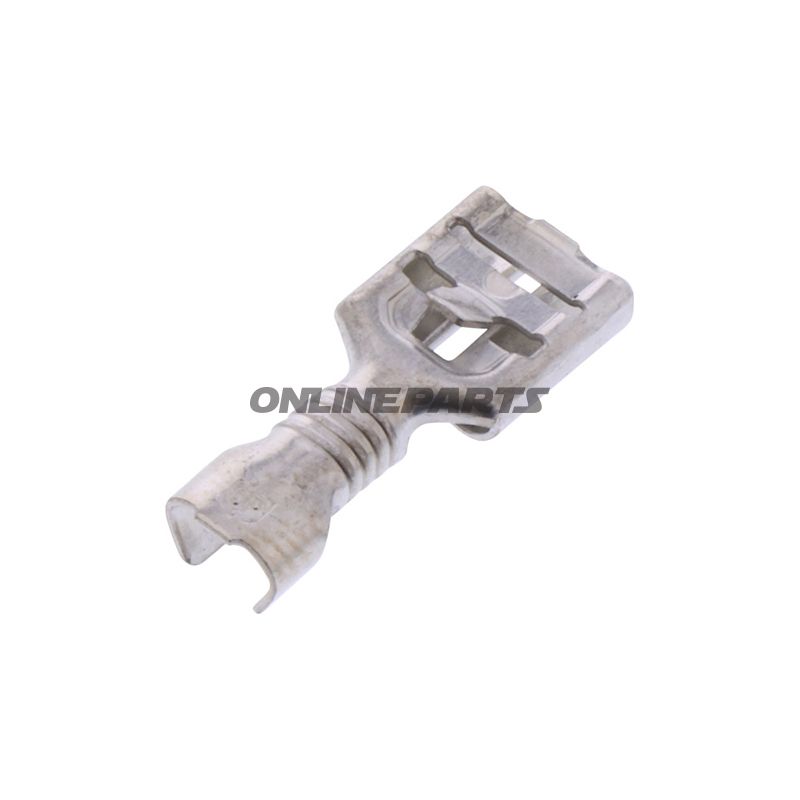

Flachsteckhülse JMP MPN 158.07.81 Unisolierte Hülse für Leitungsquerschnitt 1,0-2,5 mm². Breite x Stärke 6,3 x 0,8 mm.
Unerhitzter Flachsteckverbindung (weiblich) 6,3 x 0,8 mm für Kabel 1,0–2,5 mm²
Diese unerhitzte Flachsteckverbindung von JMP (GTIN: 4043981349252, MPN: 158.07.81) ist für elektrische Verbindungen vorgesehen, bei denen eine Standard-6,3 mm Flachsteckfassung erforderlich ist. Der Stecker ist als einpolige Weibchen-Kontakt-Ausführung gestaltet und richtet sich an Mechaniker und erfahrene Motorradfahrer, die robuste, direkte Metallverbindungen ohne isolierende Hüllen benötigen.
Funktion
- Stellt eine mechanische und elektrische Verbindung zwischen einem Leiter (1,0–2,5 mm²) und einem 6,3 mm Flachsteck-Halter her.
- Unerhitzte Ausführung sorgt für geringen Übergangswiderstand und ermöglicht gute Wärmeableitung in engen Montageumgebungen.
- Geeignet für Panel- und Kabelverbindungen, Steckleistenbänder und Reparaturen bestehender 6,3 mm Systeme.
Materialauswahl und Eigenschaften
- Kontaktmaterial ist aus Metall mit Oberflächenbehandlung für elektrische Leitfähigkeit und Korrosionsbeständigkeit (typisch bleihfrei oder nickelbeschichtet; Prüfen Sie Spezifikation im Projektdokument oder beim Lieferanten bei Bedarf).
- Unerhitzte Bauweise bedeutet kein Kunststoff- oder Schrumpfschutzhülle – bietet mehr Freiraum bei der Anpassung, erfordert jedoch korrekte Zugentlastung und ggf. Nachbearbeitung gegen Kurzschluss in engen Installationen.
- Dimensionell geeignet: Breite x Dicke 6,3 x 0,8 mm, passt zu Standard-6,3 mm männliche Steckverbindungen.
Technische Daten
- Typ: Weibchen-Flachstecker (Spatenkontakt weiblich)
- Passend zu: 6,3 mm männlicher Steckverbinder
- Kabelquerschnitt: 1,0–2,5 mm²
- Pol: 1
- Löten: Nicht zum Löten vorgesehen (Schweißen- oder mechanische Crimpverbindung nach Herstellervorgaben empfohlen)
- Isolierung: Keine
- Wärme-Zusammenziehung: Nicht enthalten
Anwendung und montagebedingte Überlegungen
- Bevorzugt zur Reparatur von Kabelbäumen an Motorrädern, Kleinfahrzeugen oder in Zubehörinstallationen, bei denen Platz und Wärmeableitung kritisch sind.
- Erfordert geeignetes Crimpwerkzeug und -technik für sichere elektrische Verbindung; unerhitzte Kontakte stellen Anforderungen an Kabelentlastung und Schutz vor Kontakt mit anderen leitenden Flächen.
- In vibrierenden Montageumgebungen wird der Einsatz von Kabelentlastung oder zusätzlicher mechanischer Befestigung empfohlen, um ein Lösen über längere Zeit zu verhindern.
Kompatibilität und Identifikation
- Passt zu standardmäßigen 6,3 mm Flachsteck-Hanern. Prüfen Sie Abmessungen 6,3 x 0,8 mm für korrekten Sitz in vorhandenen Steckdosen oder Kontakten.
- Produkt identifiziert als JMP 158.07.81; alternative Referenzen in einigen deutschen Quellen bezeichnet als JMP Flachsteckhülse unisoliert oder Teilenummer 1580832.
- GTIN 4043981349252 kann zur Systemidentifikation und Lagerverwaltung verwendet werden.
Qualitätstests vor der Installation
- Visuelle Prüfung auf Verformungen oder Beschichtungen der Kontaktfläche.
- Sichere korrekte Crimpdruck- und -profil für das gewählte Kabelquerschnitt (1,0–2,5 mm²).
- Nach der Installation: Messen Sie Kontinuität und Übergangswiderstand, um eine gute elektrische Verbindung zu bestätigen.
Diese unerhitzte Flachsteckverbindung von JMP ist eine praktikable Wahl, wenn zuverlässige, niederohmige Metallverbindungen in 6,3 mm-Systemen erforderlich sind. Berücksichtigen Sie den Montageeinsatz und schützen Sie unisolierte Kontakte vor versehentlicher Berührung oder Kurzschluss.
