Flachsteckhülse 1.0-2.5 2.8 Mminhalt 50 1.5-2.5 Kostal

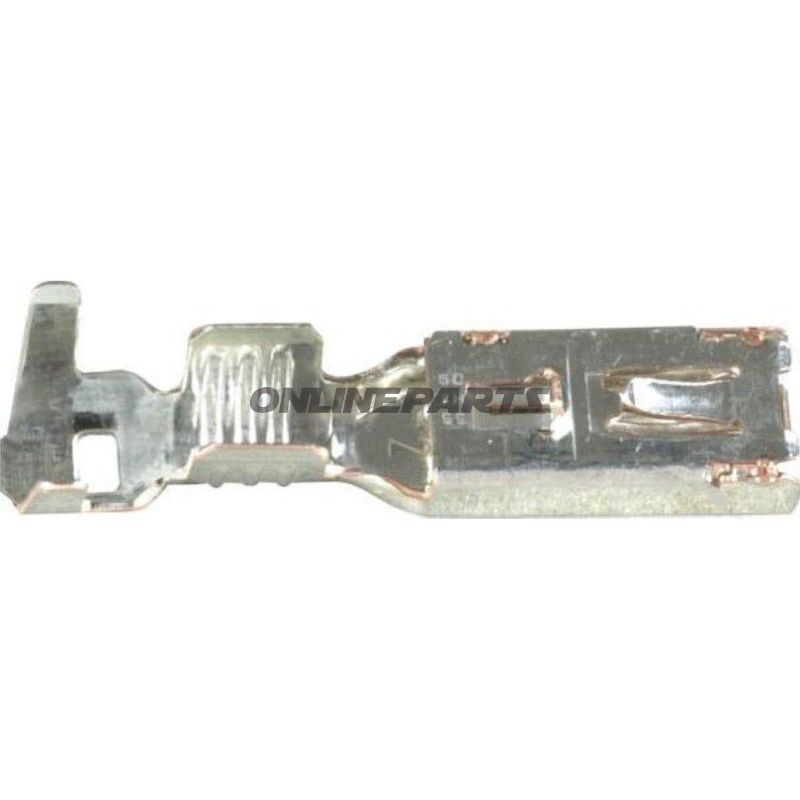

Flachsteckhülse 2,8 mm für KOSTAL SLK – Schrumpfkontakt, 1,0–2,5 mm²

Diese Flachsteckhülse (Spade-Hülle) mit MPN 158.49.52 und GTIN 4026736015138 ist für Reparatur und Montage von 2,8 mm Flachsteckverbindungen vorgesehen und besonders kompatibel mit KOSTAL SLK 2,8 ELA-Stecksystemen. Das Produkt wird als einpolige Hülse in Ausführung für Schrumpfverbindung und Sensorsignalkontakte mit Lamellenkontakt geliefert.

Funktion

• Überträgt eine elektrische Verbindung zwischen einem Leiter und einem 2,8 mm Flachsteckkontakt; typischerweise verwendet für Sensor-, Regel- und Signalkreise.
• Entworfen, um mechanischen Kontakt mit den Lamellen des Steckers ohne Löten sicherzustellen; Leiter wird eingeführt und am hinteren Ende der Hülse verkrimpt.
• Einpolige Lösung, geeignet dort, wo ein Leiter an einen Standard-2,8-mm-Flachstecker angeschlossen wird.

Material und Temperatur

• Der Kontaktteil ist versilbert, was die Oberflächenleitfähigkeit und Korrosionsbeständigkeit im Vergleich zu ungehärteten Kupferlegierungen verbessert.
• Das Gehäuse der Hülse ist nicht isoliert (offene Flachsteckhülse), ausgelegt für direkte Schrumpfung auf dem Leiter.
• Empfohlener Betriebstemperaturbereich bis maximal 170 °C; dies bezieht sich auf kurzzeitige Temperatureinwirkung und die thermische Beständigkeit der Kontaktmaterialien.

Elektrische und mechanische Daten

• Querschnitt (empfohlen): 1,0–2,5 mm² (angaben max. Anwendung 1,5 mm² in technischen Daten — wählen Sie den Leiterquerschnitt entsprechend den Anforderungen der Applikation und dem Report des Schrumpfwerkzeugs).
• Steckmaße (B x H): ca. 2,8 x 0,8 mm, kompatibel mit Standard-2,8-mm-Flachsteckern in KOSTAL SLK-Systemen.
• Einpolig (1 Pol).
• Die Hülse ist nicht verlötet, nicht isoliert und wird ohne Schrumpfschlauch geliefert.

Kompatibilität und Anwendungsbereiche

• Speziell geeignet für KOSTAL SLK 2,8 ELA-Steckertypen und entsprechende 2,8 mm Flachstecker in Automations- und Fahrzeuganwendungen.
• Wird häufig bei Reparaturen von Sensorkabeln, Steuergeräten und anderen elektrischen Verbindungen verwendet, bei denen eine zuverlässige Lamellenkontaktierung erforderlich ist.

Praktische Hinweise für Monteure

• Verwenden Sie geeignete Schrumpfschläuche mit Profilen für Flachsteckhüllen, um eine zuverlässige mechanische und elektrische Verbindung sicherzustellen.
• Prüfen Sie, ob der Leiterquerschnitt zum Schrumpfprofil passt; obwohl der Produkttext 1,0–2,5 mm² angibt, wird in einigen technischen Tabellen ein maximales Querschnitt von 1,5 mm² genannt — wählen Sie die Komponente entsprechend dem tatsächlichen Leiterquerschnitt und den Anforderungen an die Stromführung.
• Da die Hülse nicht isoliert ist, sollten nachträgliche Isolierung oder ordnungsgemäß montierte Kabelschuhe/Beutel in Umgebungen mit Risiko von Kurzschluss oder mechanischer Abnutzung verwendet werden.

Identifikation

• MPN: 158.49.52
• GTIN: 4026736015138
• Herstellername wird im Lieferantentext als HERTH+BUSS / KOSTAL-relevante Typbezeichnung (KOSTAL SLK 2,8 ELA) genannt.

Technische Daten (Kurz)

• Typ: Spade-Hülse (female)
• Geeignet für: 2,8 mm Flachstecker (Kostal)
• Querschnitt: 1,0–2,5 mm² (oft verwendet bis 1,5 mm² je nach Tabelle)
• Steckmaße: 2,8 x 0,8 mm
• Isolierung: Nein
• Verloren: Nein
• Hitzebeständigkeit: max. 170 °C

Wenn Sie Informationen zur Liefermenge, zu alternativen isolierten Versionen oder kompatiblen Schroppzangen zur präzisen Montage benötigen, können nach Anfrage zusätzliche Produktdaten bereitgestellt werden.
