Flachsteckhülse 1.0-2.5 1.2Mminhalt 50 0.1-0.25 Kostal

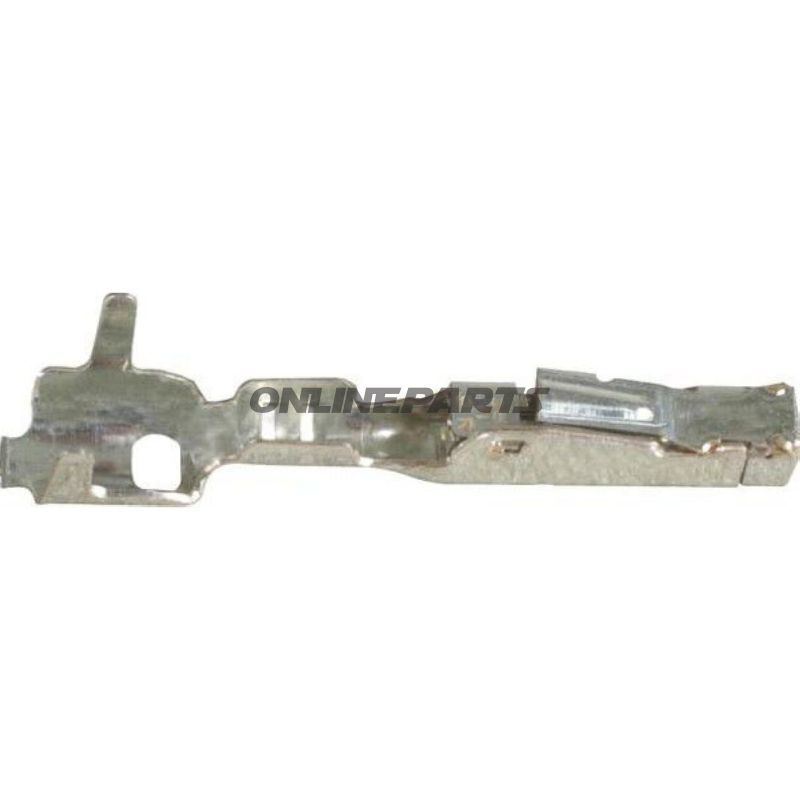

Flache Schnellverbindung (Flachsteckerhülse) 0,17–0,25 mm², 1,2 × 0,6 mm — Kostal MLK 1,2 SM ELA

Produktübersicht: Diese Mini-Lamellen-Flachsteckverbindung (Flachsteckerhülse) ist mit vernickelter Kontaktoberfläche und eingebautem Expansionsschutz ausgeführt. Sie ist ausgelegt für Leiterquerschnitte von 0,17 bis 0,25 mm² und passend für 1,2 mm breite Gegenkontakte. Produktkennzeichnung: MPN 158.00.28. GTIN: 4026736339241.

Funktion und Anwendung:

• Der Steckertyp ist eine flache Flachsteckerkupplung (female) designed für sichere elektrische Verbindungen in engen Montagebedingungen, typischerweise in elektrischen Verbindungen an Motorrädern, Schalttafeln und anderen Fahrzeuginstallationen, bei denen der Platz begrenzt ist.
• Lamellenkonstruktion sorgt für mehrere Kontaktzonen, was Übergangswiderstand reduziert und Zuverlässigkeit bei Vibration und Temperatureinwirkung erhöht.
• Expansionsschutz und das umschließende Grundgehäuse schützen den Kontaktbereich mechanisch und vor unerwünschter Verformung bei Schrumpfprozessen oder hohen Belastungen.

Materialien und Oberfläche:

• Kontaktlamellen und Kontaktfedernkorb sind auf elektrische Leitfähigkeit und mechanische Haltbarkeit ausgelegt; die Verbindung zwischen Lamelle und Grundkörper erfolgt durch Laserschweißen für gleichmäßigen Kontakt und robuste Mechanik.
• Versilberte Oberfläche (Silberauflage) verbessert die Kontaktübertragung und Korrosionsbeständigkeit im Vergleich zu unbeschichteten Kontakten und sorgt für bessere Leistung bei niedrigem Kontaktdruck.
• Für kontinuierlichen Betrieb bei erhöhten Temperaturen ausgelegt—angegebene maximale Betriebstemperatur beträgt 170 °C—relevant bei warmen Umgebungen oder dichter montierten Bauteilen.

Technische Daten und Abmessungen:

• Querschnitt: 0,17–0,25 mm²
• Kontaktaufnahme (BxT): 1,2 × 0,6 mm (passt zu 1,2 mm Gegenkontakt)
• Anzahl Pole: 1
• Isoliert: Nein
• Lötverbindung: Nein (Krympe/Kontakt)
• Temperaturbereich: bis max. 170 °C

Kompatibilität und Anwendungshinweise:

• Die Abmessungen machen diese Hülse geeignet für Standard-1,2 mm flache Gegenkontakte. Prüfen Sie physische Maß und Schrumpfanforderungen bei der Wahl von Gegenkontakt und Kabeltyp.
• Da das Produkt nicht isoliert ist, sollte es in Anwendungen verwendet werden, bei denen eine Isolierung anderweitig gewährleistet ist oder das Risiko eines Kurzschlusses gering ist.
• Die versilberte Oberfläche macht sie besonders geeignet für Anwendungen mit Bedarf an niedriger Übergangswiderstand und besserer Korrosionsbeständigkeit, bei stark korrosiven Umgebungen sollte jedoch zusätzlicher Schutz in Betracht gezogen werden.

Praktische Informationen für den Monteur:

• Schrumpftechnik: Verwenden Sie das korrekt dimensionierte Schrumpfwerkzeug, um eine mechanische Verriegelung um den Leiter zu sichern und Beschädigungen der Lamellen zu vermeiden.
• Nach dem Schrumpfen prüfen, ob die Lamellenkurve intakt ist und ob das Grundgehäuse den Kontaktbereich wie erwartet umschließt.
• Bei wiederholtem Demontieren den Kontaktoberfläche auf Oxidation oder mechanische Abnutzung überprüfen; die Silberschicht verbessert die Haltbarkeit, ist aber nicht unvergänglich.

Identifikation: Die Produkt-MPN (158.00.28) und GTIN (4026736339241) sind hilfreich bei Ersatzteilbestellung und in der Bestandsführung. Falls Sie Dokumentation oder technische Zeichnungen benötigen, können diese Referenzen die Anfrage beim Anbieter beschleunigen.
