Flachsteckhülse 1.0-1.5 Mm Jmppackung 5 Stück

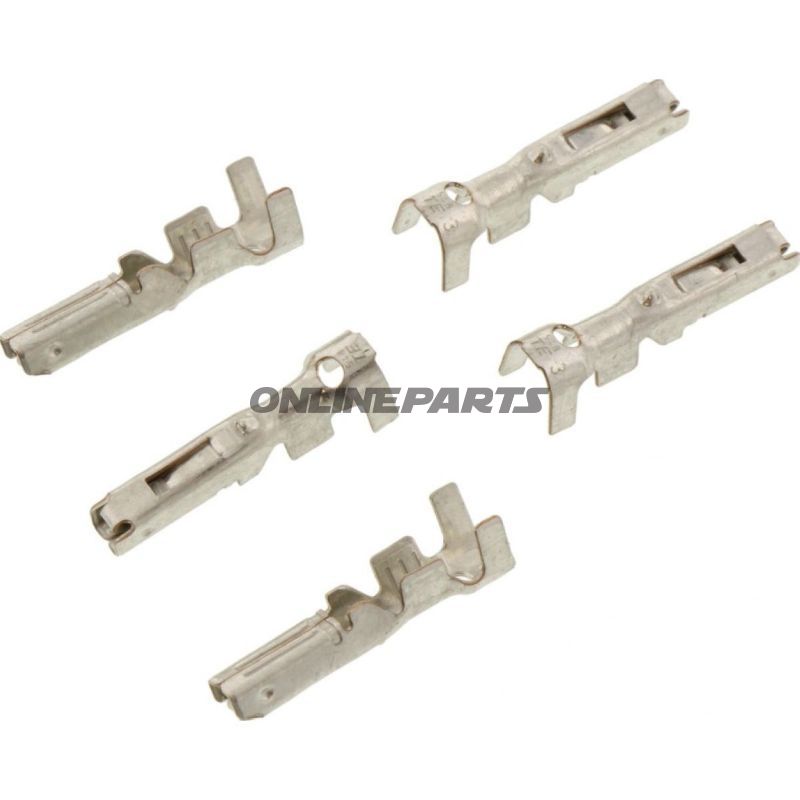

Flaches Steckverbinderstecker für AMP Superseal – Kontakt zu Draht 1,0–1,5 mm²

Produkt: Flaches Steckverbinderstecker von JMP (MPN: 158.01.97, GTIN: 4043981274110). Dieser Kontakt ist angepasst, um in Gehäuse der AMP Superseal-Serie eingesetzt zu werden und eignet sich für einfachpolige Verbindungen mit Drahtquerschnitten von 1,0 bis 1,5 mm².

Funktion

Der Steckverbinder ist eine Hohlkontakt-/Steckkontakt (Flachstecker) ausgelegt, um eine elektrische Verbindung innerhalb des AMP Superseal-Stecksystems herzustellen. Er gewährleistet eine mechanische und elektrische Verbindung zwischen Draht und Steckgehäuse, sodass Drahtverbindungen bei Feuchtigkeit und Vibrationen verwendet werden können, wenn sie mit passenden Superseal-Steckgehäusen und Dichtungen kombiniert werden.

Materialien und Aufbau

• Kontaktmaterial: Metalllegierung mit Oberflächenbehandlung, geeignet für elektrische Leitfähigkeit und Korrosionsbeständigkeit (in der Regel mit Zinn- oder Nickelbeschichtung).
• Isolierung: Dieses Modell ist unisoliert, d. h. es gibt keine plastische Isolationshülle am hinteren Ende des Kontakts. Das macht es geeignet, wenn die Isolierung im Steckgehäuse oder mittels Schrumpfschläuchen erfolgt.
• Verschalung: Der Kontakt ist für Press-/Crimpverbindungen zum Draht vorgesehen; er ist nicht zum Löten vorgesehen.

Technische Eigenschaften

• Geeignet für Drahtquerschnitte: 1,0–1,5 mm²
• Anzahl der Pole: 1 (Einpolig)
• Typ: Hohlkontakt / Flachstecker für AMP Superseal-Steckgehäuse
• Nicht isoliert; kein integrierter Schrumpfschlauch oder temperaturfreier Schrumpfschlauch
• MPN: 158.01.97 — GTIN: 4043981274110
• Marke: JMP

Kompatibilität und Anwendung

Der Kontakt ist zur Verwendung in AMP Superseal-Steckgehäusen vorgesehen. Er passt in die entsprechenden Vergussgehäuse und wird typischerweise in Motorrad- und Automotive-Anwendungen, Sensorverbindungen, Pumpen und Steuereinheiten verwendet, bei denen Superseal-Häuse für Dichtigkeit und mechanische Festlegung eingesetzt werden. Da der Kontakt unisoliert ist, muss ein geeignetes AMP Superseal-Steckgehäuse mit passender Dichtung verwendet werden, um Umweltschutz sicherzustellen.

Vorteile bei der Wahl dieses Kontakts

• Passt exakt zum AMP Superseal-System, was eine korrekte mechanische Festlegung im Steckgehäuse sicherstellt.
• Crimp-Design ermöglicht reproduzierbare elektrische Verbindung bei korrektem Werkzeug und Prozess.
• Materialauswahl und Beschichtung minimieren Kontaktwiderstand und erhöhen die Korrosionsbeständigkeit in anspruchsvollen Umgebungen.

Installations- und Handhabungstipps

• Verwenden Sie das korrekte Crimpwerkzeug für den angegebenen Drahtquerschnitt (1,0–1,5 mm²), um mechanische Festigkeit und geringe Kontaktwiderstände sicherzustellen.
• Da der Kontakt unisoliert ist, muss er in ein geeignetes AMP Superseal-Steckgehäuse mit passender Dichtung eingesetzt werden, um eine Abdichtung gegen Feuchtigkeit und Schmutz zu erreichen.
• Vermeiden Sie Löten am Crimpabschnitt des Kontakts — der Kontakt ist nicht zum Löten ausgelegt.

Hinweis: Das Produkt wird von JMP unter der MPN 158.01.97 (GTIN 4043981274110) geführt. Die Spezifikationen sind technische Daten für einen einfachpoligen flachen Steckverbinderstecker für das AMP Superseal-System; die Verpackungsangabe im Produktnamen kennzeichnet die Verpackung, nicht Änderungen an den technischen Eigenschaften des Produkts.
