Flachsteckhülse 0.75-1.0 1.2Mminhalt 50 0.75X1 Kostal

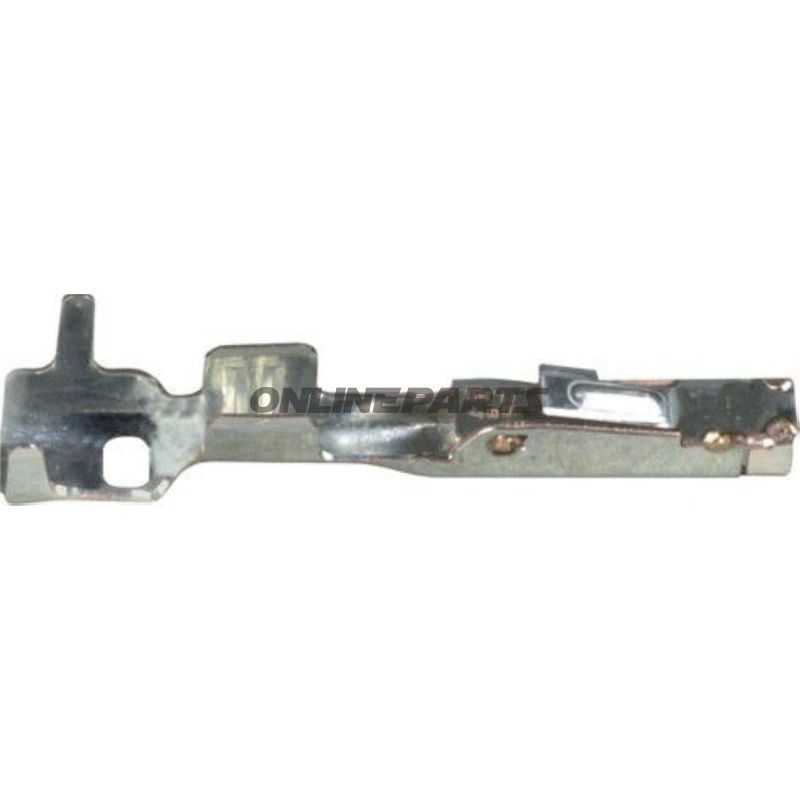

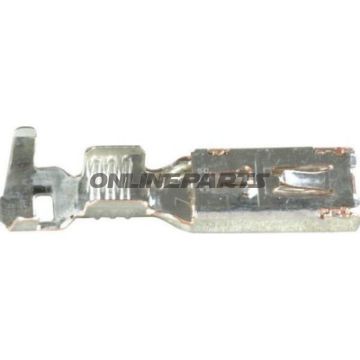

Flache Steckverbindung (Kabelschuh) 0,75–1,0 mm², 1,2 mm Breite — kompatibel mit Kostal MLK 1,2

Beschreibung und Funktion:
Diese flache Steckverbindung (Kabelschuh) ist für elektrische Verbindungen gedacht, bei denen der Platz begrenzt ist und eine kompakte, flache Verbindung mit niedrigem Profil erforderlich ist. Das Produkt passt zu flachsteckdosen- und -hülsen mit einer Einbaugweite von 1,2 mm und eignet sich für Leiterquerschnitte von 0,75 mm² bis 1,0 mm². Die Konstruktion ist eine einpolige Männer-/Weibchenverbindung (Schuh/Flachstecker), die mechanische Halterung und elektrischen Kontakt in klassischen kleinen Elektronik- und Fahrzeuganwendungen gewährleistet.

Materialien und Oberflächenbehandlung:
Der Kontaktteil ist ein mini-lamellierter Kontakt, mit Silberbeschichtung für bessere elektrische Leitfähigkeit und geringere Korrosionsanfälligkeit im Vergleich zu unbeschichteten Kontaktflächen. Die Versilberung reduziert Kontaktwiderstand und erhöht die Zuverlässigkeit bei zyklischen Belastungen. Es ist eine Erweiterungs-/Haltefunktion (Aufweitschutz) eingebaut, die die mechanische Halterung des Leiters im Kontakt verbessert. Das Produkt wird ohne Isolierung oder Schrumpfschlauch geliefert, was es geeignet macht für Anwendungen, bei denen Platz- und Wärmebeschränkungen isolierte Varianten ungünstig machen.

Dimensionen und technische Details:

• Für Leiterquerschnitt: 0,75–1,0 mm²
• Steckbreite (Nutbreite): 1,2 mm
• Steck-/Stabilitätshöhe: 0,6 mm
• Anzahl Pole: 1
• Schweißen/ Löten: Keine Fertigungslöten (nicht verlötete Verbindungen)
• Isolierung: Nicht isoliert
• Wärmeschutz/ Schrumpfen: Nicht enthalten

Anwendungsbereiche und Kompatibilität:
Die Form und Abmessungen der Produkte entsprechen der Flachsteckergeometrie der Kostal MLK 1,2 ELA-U-Serie und können als Ersatzteil oder bei Reparaturen an Fahrzeugen, Maschinen und elektrischen Installationen verwendet werden, in denen Kostal-kompatible männliche oder weibliche Steckverbindungen verwendet werden. Die geringe Profilhöhe macht sie besonders geeignet für enge Räume sowie auf Leiterplattenadaptern oder Klemmen, wo die 1,2 mm Steckbreite Standard ist.

Praxishinweise zur Montage:

• Verdrehen oder Entfernen der Haltefläche des Kontakts – sie sichern den mechanischen Halt am Leiter.
• Verwendung korrekter Isolierung und Zange zum Abisolieren von 0,75–1,0 mm² Leitern, um stabilen Kontakt und geringe Übergangsresistanz zu erreichen.
• Da die Komponente nicht isoliert ist, sollte eine korrekte funktionale Isolation in der Installation nach der Montage sichergestellt werden (z. B. über Kabelkanäle, Schrumpfschläuche oder andere Abschirmung gemäß Anforderungen).

Identifikation und Lieferantendaten:
Dieses Produkt wird mit der Typennummer / der Artikelnummer des Herstellers (MPN) 158.48.61 und der Global Trade Item Number (GTIN) 4026736336547 identifiziert. Die Informationen ermöglichen eine schnelle Zuordnung der Komponente zu Kostal MLK 1,2-Ports und bestehenden Ersatzteillisten.

Zuverlässigkeit und Eigenschaften:
Die lamellierte, versilberte Kontaktprofil bietet niedrigen Kontaktwiderstand und erhöhte Beständigkeit gegen Oxidation im Vergleich zu unbehandelten Kontakten. Fehlende Fertigungs-Isolierung und gelötete Verbindungen bedeuten ein einfaches, mechanisch geprägtes Verbindungsprinzip, das in vielen Fahrzeug- und Industrieumgebungen Standard ist, in denen schnelle Auswechslung und direkter Kontakt erwünscht sind.

Hinweis: Das Produkt wird in Verpackungseinheiten geliefert (wie vom Lieferanten angegeben), aber Details zu Bündelgrößen können variieren und sollten beim Bestellen bestätigt werden, falls Stückzahl und Verpackungsformat für Ihre Arbeit von Bedeutung sind.
