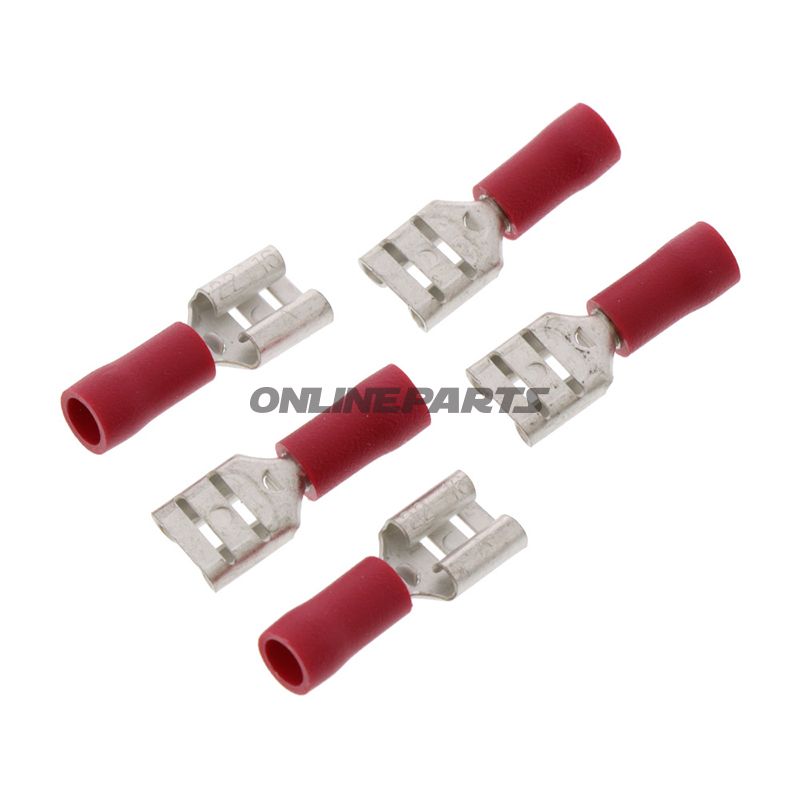

Flachsteckhülse 0.5-1.5 6.3Mm Jmppackung 5St Alternative: 1580815/771

Flache Steckerhülse (halsseitig) 6,3 x 0,8 mm für Kabelquerschnitt 0,5–1,5 mm²

Diese isolierte flache Steckerhülse von JMP (MPN: 158.02.19, GTIN: 4043981274325) ist für elektrische Verbindungen vorgesehen, bei denen ein 6,3 mm Flat Connector verwendet wird. Die Steckhülse fungiert als die hulsseite (Sockel), die einen entsprechenden männlichen Stecker/Flat Stecker aufnimmt, und ist so ausgelegt, eine zuverlässige mechanische und elektrische Kontaktierung in Fahrzeugen und Maschinen zu gewährleisten.

Funktion und Anwendung

• Empfängt einen 6,3 mm Flachstecker; typischerweise verwendet für Leiterverbindungen in Verkabelungen von Motorrädern, Autos und elektrischen Geräten.
• Geeignet für Punkt-zu-Punkt-Verbindungen, bei denen ein schneller Ab- und Anbau ohne Löten erforderlich ist.
• Die Isolierung verringert das Risiko eines Kurzschlusses bei dicht beieinanderliegenden Leitungen und schützt vor mechanischem Verschleiß beim An- und Abkoppeln.

Materialien und Konstruktion

• Metallkontakt/leitender Teil: gestanzt oder crimpted Metall (typisch blechlegiertes Zinn- oder Nickelkupfer) für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit.
• Isolierung: farbiger Polyvinylchlorid (PVC), rote Farbe, die Eignung für Kabelquerschnitt wie angegeben kennzeichnet.
• Die Konstruktion ist frei von Wärmeaufnahme (kein Heat-Shrink) und ohne vorlötbare Verbindung; die Verbindung wird durch Crimpen am isolierten Leiter hergestellt.

Technische Daten

• Typ: flache Steckerhülse (halsseitig) / Flachstecker-Female
• Steckbreite x Dicke: 6,3 x 0,8 mm
• Kabelquerschnitt: 0,5–1,5 mm²
• Anzahl der Pole: 1
• Isoliert: ja
• Geeignet zum Löten: nein (Crimppen)
• Temperaturbeständigkeit: angegeben bis -75 °C (Hinweis auf niedrige Temperaturbeständigkeit; siehe Herstellerangaben für maximale Betriebstemperatur)

Praktische Überlegungen bei der Nutzung

• Wählen Sie geeignete Crimpzange und korrektes Vercrimpwerkzeug für den Kabelquerschnitt 0,5–1,5 mm², um eine korrekte mechanische und elektrische Kontaktierung sicherzustellen.
• Überprüfen Sie Polarität und mechanische Befestigung im Montageraum, insbesondere in vibrationsanfälligen Umgebungen wie Motorradrahmen und Motorsystemen.
• Rote Isolierfarbe kennzeichnet üblicherweise einen kleineren Leiterquerschnitt; befolgen Sie Installationspraxis und Farbkodierung in Ihrem Projekt.

Kompatibilität und Identifikation

Das Produkt ist als JMP 158.02.19 (MPN) gekennzeichnet und unter GTIN 4043981274325 erhältlich. Es ist kompatibel mit standardmäßigen 6,3 mm Flachsteckern. Alternative Bezeichnungen/Varianten bei Lieferanten können vorkommen, jedoch sind die technischen Abmessungen (6,3 x 0,8 mm, 0,5–1,5 mm²) entscheidend bei der Auswahl.

Qualität und erwartete Leistung

Die Konstruktion kombiniert einen Metallkontakt, der für 6,3 mm Flachstecker dimensioniert ist, mit einer PVC-Isolierung, was eine einfache, robuste Lösung für gängige elektrische Verbindungen bietet. Nach dem Crimpen sollten visuelle und mechanische Kontrollen durchgeführt werden, um eine dichte Verbindung sicherzustellen, insbesondere in Anwendungen mit Vibration und Temperaturschwankungen.

Marke: JMP. MPN: 158.02.19. GTIN: 4043981274325.
