Flachsteckhülse 0.5-1.5 6.3Mm Jmppackung 5 Stück Alternative: 1580841

Flacher Steckverbinder (weiblich) 6,3 mm für Kabel 0,5–1,5 mm² — JMP

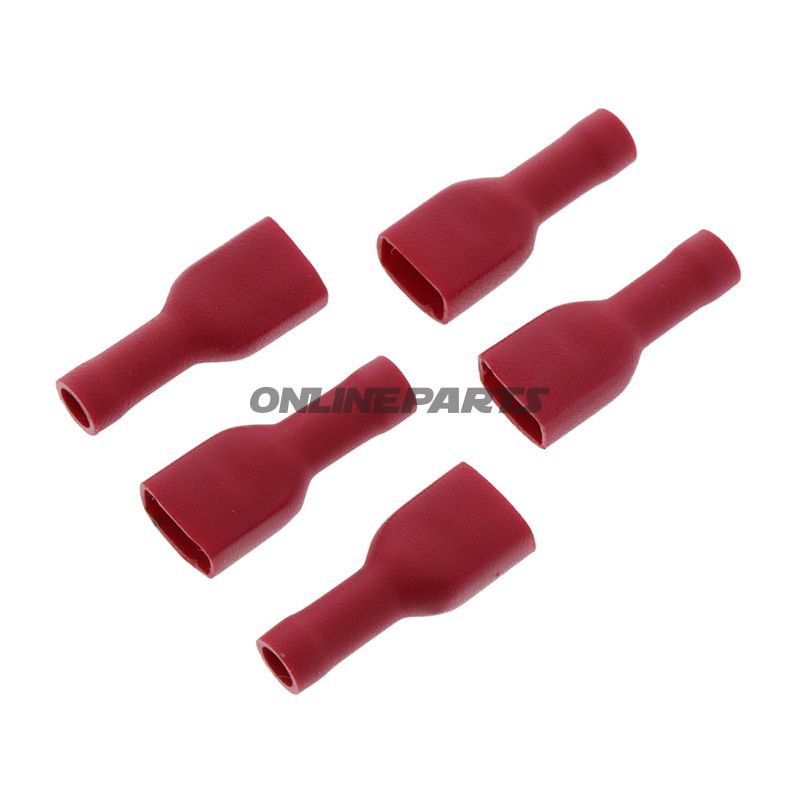

Produktübersicht: Dieser vollständig isolierte flache Steckverbinder von JMP, Modellnummer 158.02.63 (GTIN: 4043981274721), ist eine einpolige weibliche Kontaktstelle, die für eine schnelle Montage an Leiterquerschnitten von 0,5 bis 1,5 mm² vorgesehen ist. Der Stecker passt zu standardmäßigen 6,3 mm Flachsteckern und wird typischerweise in elektrischen Verbindungen an Motorrädern, Fahrzeugen und Elektroinstallationen verwendet, bei denen Platz und sichere Isolation wichtig sind.

Funktion und Anwendung:

• Sorgt für eine sichere, trennbare elektrische Verbindung zu 6,3 mm Flachkontaktstiften oder -buchsen.
• Geeignet für Signal- und Niederspannungsverbindungen an Motorrädern, Zubehör und Bedieneinheiten.
• Entworfen für eine schnelle Montage ohne Löten; der Leiter wird in die Kontaktbuchse eingeführt.

Materialien und Bauweise:

• Der Kontakterteil besteht aus Metall, geeignet für elektrische Leitfähigkeit und mechanische Haltbarkeit (typischerweise blechvergoldete Kupferlegierung bei diesem Typ). Er sorgt für guten Kontaktwiderstand und Korrosionsschutz unter normalen Arbeitsbedingungen.
• Die äußere Isolation besteht aus rotem Kunststoff, vollständig isolierend um den Kontaktbereich, um Kurzschlussrisiko und unbeabsichtigte Berührung zu minimieren.
• Die Abmessungen betragen 6,3 mm Breite und ca. 0,8 mm Dicke der Kontaktfläche, was dem Standard 6,3 mm Flachstecker entspricht.

Technische Eigenschaften (Auswahl):

• Typ: Flachsteckverbinder weiblich (Spade Connector female).
• Geeignet für Flachstecker: 6,3 mm.
• Kabelquerschnitt: 0,5–1,5 mm².
• Isoliert: Ja (vollständige Isolierung in Kunststoff).
• Anzahl der Pol(e): 1.
• Löten: Nicht erforderlich / nicht für Löten ausgelegt.
• Temperaturbeständigkeit angegeben: ca. -75 °C (typische nominelle Tiefsttemperaturgrenze; siehe Herstellerdatenblatt für maximale Betriebstemperatur).

Praktische Hinweise zur Montage:

• Der stromführende Leiter muss korrekt abisoliert und in die Kontaktbuchse eingesetzt werden, bevor gekrimpt oder festgeklemmt wird. Verwenden Sie das geeignete Crimpwerkzeug, um eine mechanisch und elektrisch zuverlässige Verbindung sicherzustellen.
• Prüfen Sie die Passform des Kontakts am entsprechenden männlichen Flachstecker; enge Toleranzen gewährleisten niedrigen Kontaktwiderstand und minimale Erwärmung.
• Die rote Farbe dient der Identifikation in Kabelbäumen und folgt der üblichen Farbkennzeichnung für kleinere Querschnitte.

Kompatibilität und Einsatzumgebung:

• Geeignet für allgemeine 12/24 V Systeme, Signal- und Niederspannungskreise an Motorrädern und Fahrzeugen sowie industrielle Bedieneinheiten mit vergleichbaren Anforderungen an Flachstecker.
• Nicht geeignet für Hochtemperaturanwendungen ohne zusätzliche Information vom Hersteller oder Prüfung unter spezifischen Bedingungen.

Identifikation: Das Produkt wird unter der Marke JMP mit der Herstellerartikelnummer 158.02.63 und der Global Trade Item Number (GTIN) 4043981274721 verkauft. Diese Informationen sind hilfreich bei Nachbestellungen oder im Vergleich mit dem technischen Datenblatt des Herstellers.

Verpackungsinformationen: Das Produkt wird häufig in kleineren Multipakungen angeboten; beim Kauf sollte die konkrete Anzahl im Verkaufsbeutel beim Händler geprüft werden, um Missverständnisse über die Liefereinheit zu vermeiden.
