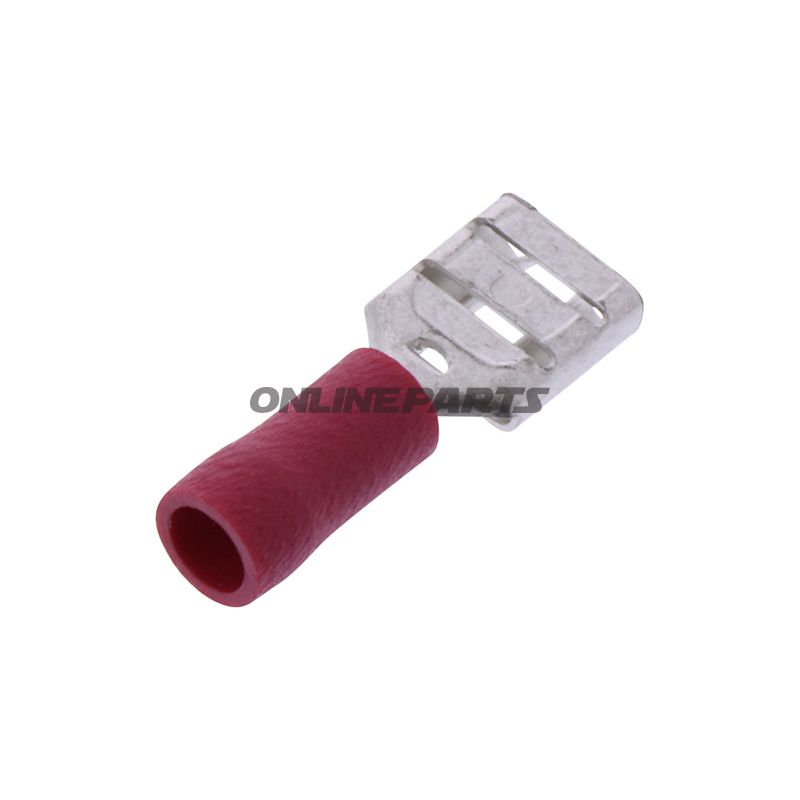

Flachsteckhülse JMP MPN 158.08.15 Für Leitungsquerschnitt 0,5–1,5 mm². Breite x Stärke 6,3 x 0,8 mm. Isoliert, rot.
Isolierte Flachsteckhülse (weiblich) 6,3 mm für Leiter 0,5–1,5 mm²
Produkt: JMP Flachsteckhülse (isoliert), Modell 158.08.15. GTIN: 4043981349627. Dieser Kontakt ist als Weibchen-Verbindung für 6,3 mm Flachsteck vorgesehen.
Funktion und Anwendung
Die isolierte Flachsteckhülse fungiert als Weibchen-Kontakt für vorübergehende oder dauerhafte elektrische Verbindungen, in die ein 6,3 mm Innenstecker eingesetzt wird. Sie wird typischerweise in Fahrzeug- und Motorradinstallationen, Instrumentierung und anderen elektrischen Arbeiten verwendet, bei denen eine schnelle, mechanisch und elektrisch sichere Verbindung zwischen Leitern oder zwischen Leiter und Bauteil gewünscht wird.
- Passend zu: 6,3 mm Innenstecker (weiblich).
- Leiterquerschnitt: geeignet für 0,5–1,5 mm² Querschnitt.
- Polen: 1-polig.
- Isolierung: ja — Kunststoff-Isolationshülle um die Metallhülse, um Kurzschluss zu verhindern und die elektrische Sicherheit zu erhöhen.
Materialien und konstruktionsspezifische Eigenschaften
Der leitende Teil besteht aus einer Metallbuchse mit gutem elektrischen Leitvermögen und mechanischer Formstabilität, während die äußere Isolationsabdeckung aus rotem Kunststoff (PVC/PE oder ähnliches Isolationsmaterial) gefertigt ist. Die Abmessungen der Kontaktöffnung betragen 6,3 x 0,8 mm (Breite x Dicke), was dem Industriestandard für 6,3 mm Flachstecker entspricht. Die Materialwahl bietet eine Balance zwischen mechanischer Abriebfestigkeit und kontinuierlicher Stromführung für die aktuellen Leitergrößen.
Technische Daten
- Typ: Weibchen-Flachstecker (Spade-Kontakt weiblich)
- Geeignet für: 6,3 mm Flachstecker
- Leiterquerschnitt: 0,5–1,5 mm²
- Schweißen/Löten: nicht erforderlich/nicht relevant
- Isoliert: ja
- Wärmebeständigkeit: angegeben bis -75 °C (Kältebeständigkeit)
Praktische Vorteile und Überlegungen
Diese Kontaktart bietet eine einfache und reproduzierbare Verbindung, die leicht mit einer Crimpzange oder durch Einführen des Leiters in den leitenden Teil zusammengebaut werden kann. Die isolierte Hülle verringert das Risiko versehentlichen Kontakts mit anderen leitenden Teilen. Für Anwendungen mit Vibrationen wird eine korrekte mechanische Entlastung des Kabels und ggf. zusätzliche Befestigung empfohlen, um langfristig Loslösen zu vermeiden.
Kompatibilität und Anwendungstipps
Passt zu Standard-6,3 mm Innensteckern und zu Leiterquerschnitten von 0,5 bis 1,5 mm². Beim Montieren: sicherstellen, dass die Crimpverbindung korrekt hergestellt wird, geeignete Leiterisolierung wählen und die elektrische Kontaktqualität nach der Montage prüfen. Die Farbe (rot) erleichtert die visuelle Identifikation der Leitergrößengruppe bei der Installationsarbeit.
Identifikation
Das Produkt wird unter der Marke JMP geliefert und hat die Artikelnummer/MPN 158.08.15 sowie GTIN 4043981349627, was bei Bestell- und Ersatzteilidentifikation verwendet werden kann.
