Flachsteckhülse 0.5-1.5 4.8Mm Jmppackung 5St Alternative: 1580747/770

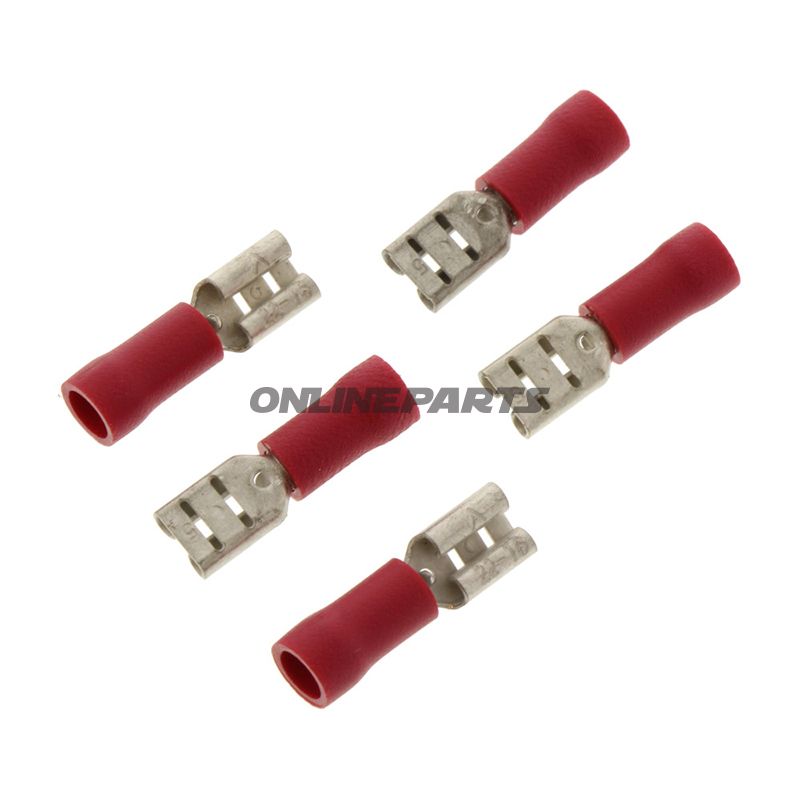

Flache Steckverbindung (isoliert) 4,8 mm zu 0,5–1,5 mm² Kabel

Produktübersicht: Diese flache isolierte Steckverbindung von JMP (MPN: 158.02.17, GTIN: 4043981274301) ist für eine einpolige elektrische Verbindung mit einer 4,8 mm Anschlussbreite vorgesehen und passt zu Leitern mit einem Querschnitt von 0,5 bis 1,5 mm². Das Produkt wird in JMP-Verpackung geliefert und ist mit einer Isolierschale versehen, um das Kurzschlussrisiko bei eng montierten Installationen zu verringern.

Funktion

• Schafft eine mechanische und elektrische Verbindung zwischen einer flachen männlichen Steckstift- oder Klemmenring und einem isolierten Leiter.
• Ausgelegt für den Einsatz, bei dem einpolige Steckverbindungen mit einer Breite von 4,8 mm verwendet werden, z. B. in Kabelinstallationen für Motorräder, kleine Geräte und elektrische Zubehörteile.
• Die Isolierung schützt vor unbeabsichtigtem Kontakt und reduziert die Exponierung des freiliegenden Leiters bei der Montage.

Materialien und Eigenschaften

• Kontaktmaterial: Metall (typischerweise blechiertes Kupfer oder eine ähnliche leitende Legierung) für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen.
• Isolierung: Farbiger Kunststoff (rot) wie auf der Verpackung angegeben; die Isolation ist dimensioniert, um Handhabung zu ermöglichen und die Verbindung gegen Kurzschlüsse zu schützen.
• Temperaturbeständigkeit: Angabe bis −75 °C für das Material; die Betriebsfestigkeit bei normalen Umgebungstemperaturen sollte bei Anwendungen mit hohen Temperaturen verifiziert werden.
• Montagemethode: Vercrimpung um den Leiter herum; das Produkt ist nicht zum Löten der Verbindung vorgesehen.

Technische Spezifikationen

• Typ: Einpolige Flachdraht-Stopfbuchse (female spade connector)
• Passt zu Flachstecker: 4,8 mm
• Kabelquerschnitt: 0,5–1,5 mm²
• Isoliert: Ja (rot)
• Schweißen/Löten: Nein (nicht zum Löten vorgesehen)
• Wärmeinduktion/feuerfestes Gehäuse: Nein

Kompatibilität und Einsatz

Die Steckverbindung eignet sich dort, woStandard-4,8-mm-Flachstecker (männlich) verwendet werden. Typische Anwendungen umfassen das Anschließen von Leitungen in elektrischen Systemen von Motorrädern, kleineren Fahrzeugen sowie in verschiedenen elektrischen Geräten und Bedienpanelen. Da es sich um eine einpolige Verbindung handelt, sollte sie dort eingesetzt werden, wo einfacher Kontakt ausreichend ist, und in Kombination mit entsprechendem 4,8-mm-männlichem Stecker.

Praktische Hinweise für Monteure

• Verwenden Sie das richtige Crimpwerkzeug-Größe für 0,5–1,5 mm² Leiter, um mechanischen und elektrischen Kontakt sicherzustellen.
• Überprüfen Sie nach dem Crimpen die Integrität der Isolierung, damit keine freiliegenden Drahtenden vorhanden sind.
• Vermeiden Sie die Exposition der Verbindung gegenüber hohen Temperaturen oder chemischen Einflüssen, die die Kunststoffisolation beeinträchtigen könnten.

Das Produkt wird von JMP vermarktet (MPN 158.02.17, GTIN 4043981274301) und in JMP-Verpackung geliefert. Farbe: Rot.
