Flachsteckhülse 0.5-1.5 4.8Mm Jmppackung 5 Stück

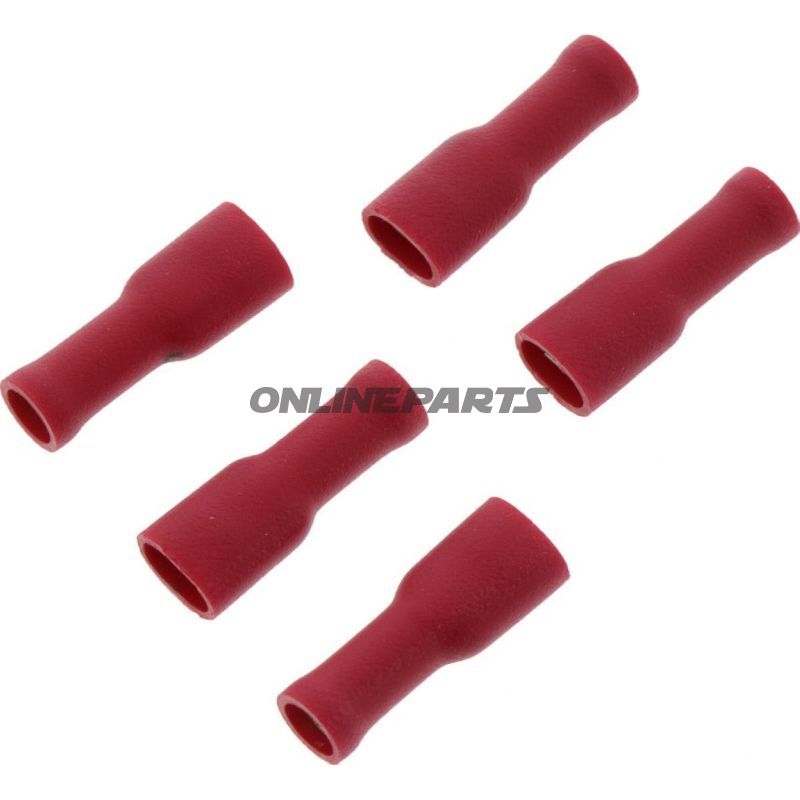

Flachdose 4,8 mm (für Kabelquerschnitt 0,5–1,5 mm²) — vollständig isoliert, JMP

Produktübersicht: Diese vollständig isolierte Flachdose von JMP (MPN 158.02.60, GTIN 4043981274691) ist für elektrische Verbindungen mit einer Kontaktausdehnung von 4,8 mm und Drahtquerschnitten zwischen 0,5 und 1,5 mm² vorgesehen. Sie wird in roter Farbe geliefert und ist für einpolige Verbindungen ohne Lötung konzipiert.

Funktion

• Bietet eine einfache und zuverlässige mechanische und elektrische Verbindung zwischen einem Draht und einer entsprechenden Flachstecker-Halb- oder -Vorrichtung (4,8 mm).
• Vollständig isoliertes Gehäuse schützt vor Kurzschluss und unbeabsichtigtem Kontakt mit spannungsführenden Teilen.
• Geeignet für Service- und Reparaturaufgaben, bei denen eine demontierbare Verbindung gewünscht ist.

Materialien und Eigenschaften

• Kontaktmaterial: Metallteil, ausgelegt auf gute elektrische Leitfähigkeit und mechanische Haltbarkeit (typischerweise bleihed copper alloy – JMP spezifiziert die Kontakttyp im technischen Datenblatt des Produkts).
• Isolierung: Kunststoffgehäuse, das den Kontaktbereich vollständig umschließt, um das Risiko eines Kurzschlusses zu reduzieren und vor Feuchtigkeit sowie Schmutz im normalen Betrieb zu schützen.
• Temperaturbeständigkeit: Angegebene Temperaturbeständigkeit bis -75°C im technischen Datenblatt; dies gibt Widerstand gegen niedrige Temperaturen an, aber berücksichtigen Sie immer die gesamten Einsatzbedingungen (z. B. hohe Temperaturen oder Motorkühlung).
• Montage: Erfordert korrekte Entisolierung und Schrumpf-/Crimpverarbeitung des Leiters an den Metalleinsatz; das Produkt ist nicht für Lötverbindungen gedacht.

Technische Daten (zusammengefasst)

• Typ: Flachdose / weiblicher Kontakt (Flachstecker, female)
• Kontaktbreite: 4,8 mm
• Kabelquerschnitt: 0,5–1,5 mm²
• Polzahl: 1 (einpolig)
• Isoliert: Ja (vollständige Isolierung)
• Lötung: Nicht zum Löten geeignet
• Hitzeverdrängung: Keine integrierte Schrumpf-/Krympf-Verbindung

Kompatibilität und Anwendungsbereiche

Passt zu Standard-4,8 mm Flachstecker-Halbverbindungen, die häufig in Fahrzeuginstallationen, elektrischen Komponentenverbindungen sowie Reparaturen an Fahrzeugen und Maschinen verwendet werden. Geeignet sowohl für professionelle Mechaniker als auch erfahrene Motorradenthusiasten, die mit der richtigen Crimp-Technik vertraut sind.

Nützliche Hinweise bei der Anwendung

• Stellen Sie sicher, dass eine korrekte Entisolierung erfolgt und verwenden Sie das passende Crimp-Werkzeug, um niedrigen Übergangswiderstand und mechanische Festigkeit zu gewährleisten.
• Vergewissern Sie sich, dass der Leiterquerschnitt innerhalb von 0,5–1,5 mm² liegt, um eine ordnungsgemäße Befestigung zu erreichen.
• Vermeiden Sie längere Exposition gegenüber hohen Temperaturen über den spezifizierten Grenzen der Komponente; prüfen Sie die Platzierung im Motorraum oder in der Nähe von Wärmequellen.

Identifikation: Das Produkt ist mit der Marke JMP gekennzeichnet und eindeutig über die Herstellernummer MPN 158.02.60 und GTIN 4043981274691 identifizierbar, was beim Nachbestellen oder Prüfen von Ersatzteillisten praktisch ist.

Hinweis: Produktspezifikationen beschreiben eine einpolige, vollständig isolierte Flachdose für 4,8 mm-Systeme und werden in roter Farbe geliefert.
