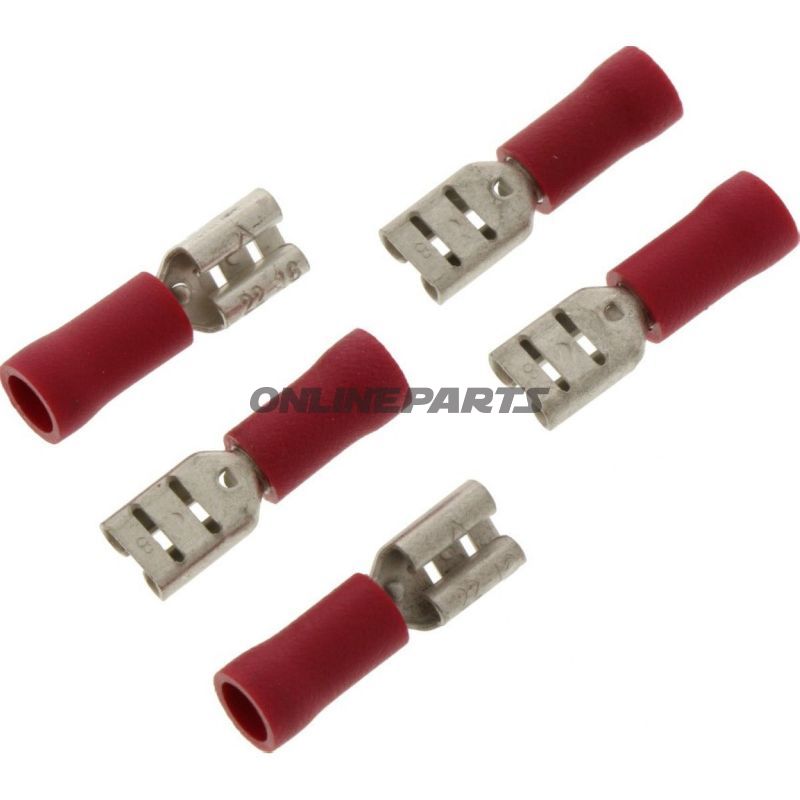

Flachsteckhülse 0.5-1.5 4.8Mm Jmppackung 5 Stück

Flache Steckverbindung (Kabelschuh) 4,8 mm für 0,5–1,5 mm² – isoliert, JMP (Packung)

Produktübersicht: Diese flache Steckverbindung von JMP (GTIN: 4043981274318, MPN: 158.02.18) ist eine isolierte Femelle-Kabelschuh-Dichtung für Flachsteckverbindungen mit einer Breite von 4,8 mm. Sie ist geeignet für Leitungsquerschnitte von 0,5 bis 1,5 mm² und wird in einer kleinen Packung mit mehreren Einheiten des Herstellers JMP geliefert.

Funktion und Anwendung

Der Steckschuh wird verwendet, um eine sichere und reproduzierbare elektrische Verbindung zwischen einem Draht und einer entsprechenden Flachsteck- oder Spade-Steckverbindung herzustellen. Da er isoliert ist, wird das Risiko eines Kurzschlusses und eines versehentlichen Kontakts mit blanken Leitern reduziert. Das Produkt eignet sich besonders für Fahrzeuge, Motorräder, Anhänger und andere elektrische Systeme, bei denen ein 4,8 mm Flachstecker für Signal- oder Niedrigstromverbindungen verwendet wird.

Material und Aufbau

• Kontaktausführung: Metallsteckteil (typisch vernickelt oder tin-beschichtet), dimensioniert für 4,8 mm Flachstecker für stabile mechanische und elektrische Kontakte.
• Isolierung: Kunststoff/ isolierender Mantel in roter Farbe, der die Verbindung schützt und den Leiterquerschnitt gemäß üblicher Farbcodierung kennzeichnet.
• Zulässigkeit der Temperatur: Angegeben bis -75 °C für das Kontaktteil; die Betriebstemperatur des Kunststoffs hängt vom Material und der Anwendung ab, und bei kontinuierlich hoher Belastung sollten spezifische Daten für die jeweilige Anwendung geprüft werden.

Technische Eigenschaften

• Typ: Femelle Flachsteckverbindung / Flachsteckdosa (Spade Connector Female)
• Breite × Dicke: 4,8 × 0,8 mm (passt zu Standard 4,8 mm Flachzähne)
• Leiterquerschnitt: 0,5–1,5 mm²
• Anzahl der Pole: 1
• Isolation: Ja
• Lötverbindung: Nein (Kontakt ist eine Klemmverbindung)
• Wärmeschrumpf: Nein
• Herstellerangaben: JMP, MPN 158.02.18, GTIN 4043981274318

Praktische Montagehinweise

• Für eine korrekte elektrische und mechanische Verbindung muss der Draht auf passende Länge abisoliert und mit dem entsprechend dimensionierten Crimpwerkzeug verpresst werden. Ein falsches Verpressen kann zu erhöhter Übergangswiderstand oder mechanischem Versagen führen.
• Überprüfen Sie den Leiterquerschnitt vor der Montage (0,5–1,5 mm²). Dickere oder dünnere Leiter können zu schlechter Kontaktqualität oder Beschädigungen am Klemmensystem führen.
• Bei Anwendungen in vibrationsbelasteten Umgebungen wird eine korrekte Crimptechnik und gegebenenfalls zusätzliche mechanische Befestigung empfohlen, um Unterbrechungen zu vermeiden.

Kompatibilität

Passen Sie zu standardmäßigen 4,8 mm Flachsteckerhähnen und Komponenten, die diese Abmessung verwenden. Geeignet für Fahrzeuginstallationen, Instrumentierung und alle Anwendungen, bei denen isolierte 4,8 mm Flachstecker verwendet werden.

Qualität und Rückverfolgbarkeit

Das Produkt ist mit dem Hersteller JMP und der MPN 158.02.18 gekennzeichnet, was eine Nachverfolgung von Spezifikationen und Dokumentation beim Hersteller ermöglicht. GTIN 4043981274318 kann bei der Suche oder beim Vergleich von Varianten verwendet werden.

Farbe: Rot (weist typischerweise den Leiterquerschnitt zur leichten Identifikation aus).
