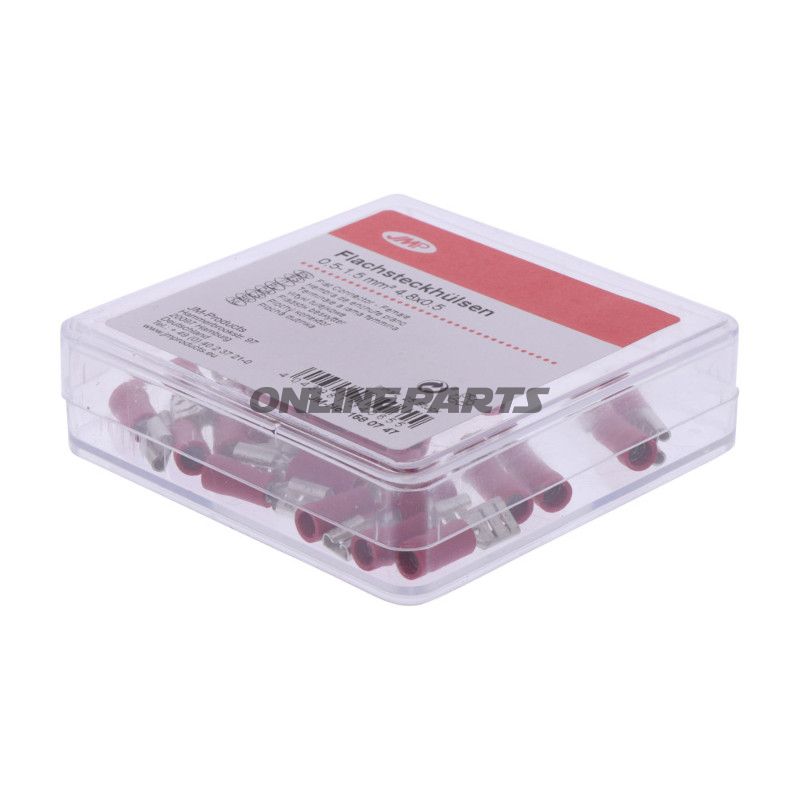

Flache Steckhülse (weiblich) 4,8 mm für Leiterquerschnitte von 0,5–1,5 mm² — isoliert, JMP (158.07.47)
Produktübersicht: Diese flache Steckhülse von JMP (MPN 158.07.47, GTIN 4043981340655) ist eine isolierte weibliche Kontaktierung, ausgelegt für 4,8 mm Stifte und Kabel mit einem Querschnitt von 0,5 bis 1,5 mm². Sie wird für elektrische Verbindungen verwendet, bei denen eine flache, mechanisch stabile und isolierte Kontaktfläche erforderlich ist — typischerweise in Motorradausstattung, Elektronik und Autozubehör.
- Typ: Weibliche Flachstecker (Flachstecker, female)
- Passt zu: 4,8 mm Stift
- Leiterquerschnitt: 0,5–1,5 mm²
- Metallabmessungen: Breite x Dicke 4,8 x 0,5 mm
- Isolierung: Ja — roter Isolierhülster
- Anzahl Pole: 1
- Temperaturbeständigkeit: Angeführt mit -75 °C (Mindesttemperatur angegeben)
- Schweißen/Löten: Nicht zum Löten vorgesehen
Funktion und Anwendung: Die Steckhülse fungiert als weiblicher Teil einer flachen Stift-Verbindung und bietet eine schnelle, abnehmbare elektrische Verbindung zwischen Kabel und Stift. Der isolierte Hülster schützt die Kontaktfläche vor Kurzschluss mit benachbarten Leitern und Metallteilen und verringert das Risiko von Korrosion und mechanischem Verschleiß durch Vibration. Das Produkt ist für wiederholtes An- und Abkuppeln in Betriebsumgebungen konzipiert, in denen Platz knapp ist.
Materialauswahl und Eigenschaften: Die Kontaktfläche besteht aus Metall (typischerweise Zinn-beschichteter Messing oder einer ähnlichen leitenden Legierung – Standard für diese Art von Steckverbindungen), was eine gute elektrische Leitfähigkeit und mechanische Formbarkeit sicherstellt. Der Isolierhülster besteht aus rotem Kunststoffmaterial, das elektrische Isolation und visuelle Identifikation des Leiterquerschnitts bietet. Das Produkt verfügt nicht über Schrumpf-/Wärmeschrumpfhülle; die Leiterverbindung erfolgt normalerweise durch Crimpen, um eine korrekte mechanische und elektrische Verbindung zu gewährleisten.
Kompatibilität und Montageanleitung: Verwenden Sie passende 4,8 mm Stecker/den zugehörigen Stift. Wählen Sie das richtige Crimpwerkzeug für 0,5–1,5 mm², um mechanische Stabilität und niedrigen Übergangswiderstand sicherzustellen. Entfernen Sie die entsprechende Länge Isolation vom Kabel, Insert den Leiter in den Metallhülster und crimpen Sie gemäß den Anweisungen des Herstellers. Nach dem Crimpen sollte die isolierte Hülse die Metallverschraubung vollständig abdecken, um den Isolationsschutz aufrechtzuerhalten.
Technische Anmerkungen: Das Produkt ist als nicht zum Löten vorgesehen und ohne Wärmeschrumpffunktion. Die Temperaturangabe von -75 °C gibt die Mindestgrenze an; bei dauerhafter Betriebstemperatur über diesem Bereich sollten die spezifischen Materialdaten der Komponente bezüglich Langzeitbelastung geprüft werden. Verwenden Sie immer geeignete Abmessungen und Schrumpftechniken, um lose Verbindungen oder erhöhte Übergangswiderstände zu vermeiden.
Identifikation: Die Marke JMP ist in der Produktbezeichnung und der Modellnummer 158.07.47 (MPN) enthalten. GTIN 4043981340655 kann zur Lagerverwaltung und Dokumentation bei Beschaffung oder Ersatzteilbestellung verwendet werden.
Anwendungstipps für Fachpersonal: Nach dem Crimpen mit Zugprobe prüfen und ggf. bei Feuchtigkeit eine Kontaktpaste verwenden, um Korrosion zu reduzieren. Wählen Sie die Farbcodierung (Rot) als visuelle Bestätigung eines kompatiblen Leiterbereichs bei Installationen mit mehreren Leitergrößen.
