Flachsteckhülse 0.5-1.5 2.8Mm Jmppackung 5St Alternative: 1580818/769

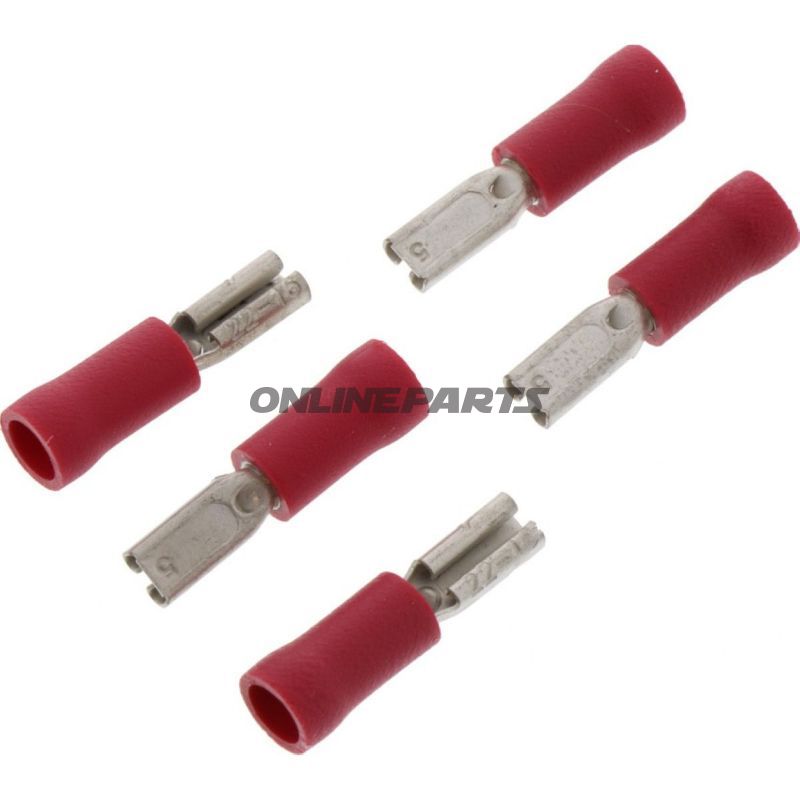

Flachsteckverbindung (weiblich) 2,8 mm für Kabel 0,5–1,5 mm² — JMP

Produktübersicht: Diese isolierte Flachsteckverbindung von JMP (MPN: 158.02.14, GTIN: 4043981274288) ist eine einpolige, ungelötete Hohlkontakt-Kupferverbindung, entworfen für 2,8 mm Flachsteckverbinder und Kabelquerschnitte zwischen 0,5 und 1,5 mm². Die Farbe ist rot, und die Verbindung ist für den Einsatz in elektrischen Schaltungen vorgesehen, bei denen schnelles An- und Abkoppeln ohne Löten erforderlich ist.

Funktion und Anwendung:

• Erzeugt mechanische und elektrische Verbindung zwischen einer Leitung und einem entsprechenden 2,8 mm männlichen Stecker oder Klemme.
• Verwendet für Anschlüsse in Fahrzeugen, Motorrädern, kleinen Maschinen und Installationen, bei denen wenig Platz ist und eine flache Form faktor vorteilhaft ist.
• Geeignet für Reparaturen, Austausch oder Erweiterung bestehender Kabelinstallationen ohne Spezialwerkzeug außer Abisolieren und Verpressen des Kontaktschafts.

Materialien und Bauweise:

• Der Kontaktsägern besteht aus Metall mit Oberflächenbehandlung, um eine zuverlässige elektrische Verbindung und Korrosionsbeständigkeit unter normalen Betriebsbedingungen sicherzustellen.
• Die Isolierung besteht aus elektroisolierendem Kunststoff in roter Farbe, dimensioniert, um die Verbindung abzudecken und das Risiko von Kurzschluss und mechanischem Verschleiß zu verringern.
• Das Design ist nicht hitze- schrumpfend und enthält kein integriertes Schrumpfband; Löten ist nicht erforderlich oder vorhanden.

Technische Daten (zusammengefasst):

• Breite × Dicke: 2,8 × 0,7 mm (passende Standard-2,8 mm Flachsteckstecker)
• Kabelquerschnitt: 0,5–1,5 mm²
• Anzahl Pole: 1
• Isoliert: Ja
• Löten: Nein
• Temperaturbeständigkeit: angegeben bis −75 °C (Gibt die Eignung des Materials bei niedrigen Temperaturen an)

Praktische Überlegungen für den Monteur:

• Sorgen Sie für korrekte Abisolierung und verwenden Sie geeignetes Crimp-Werkzeug, um mechanische Festigkeit und geringe Übergangswiderstände zu erreichen.
• Überprüfen Sie die Größe des passenden männlichen Steckers (2,8 mm), um eine gute Passform sicherzustellen und lose Verbindungen bei Vibration zu vermeiden.
• Für Anwendungen mit höherer Vibration oder Feuchtigkeit sollten zusätzliche mechanische Sicherungen oder weitere Dichtungen in Betracht gezogen werden, da das Produkt kein integriertes Schrumpf-/Dichtband hat.

Kompatibilität und Identifikation: Das Produkt wird von JMP unter der Artikelnummer 158.02.14 und GTIN 4043981274288 vermarktet. Es entspricht standardisierten 2,8 mm Flachsteck- weiblich-Kontakten und kann zusammen mit üblichen 2,8 mm männlichen Steckern und Klemmen derselben Dimension verwendet werden. Alternativ kann die Referenz-Nummer aus Lieferantendaten 1580818/769 lauten.

Qualitätsbemerkung: JMP als Hersteller gibt eine standardisierte Fertigung für Automotive- und Elektroanwendungen an. Materialauswahl und Isolierungslösung sind gewählt, um eine einfache, reproduzierbare Verbindung ohne Löten zu ermöglichen. Verwenden Sie stets geeignetes Werkzeug und prüfen Sie elektrische Parameter in der jeweiligen Installation.

Technische Tabelle:
