Flachsteckhülse 0.5-1.5 2.8Mm Jmppackung 5 Stück

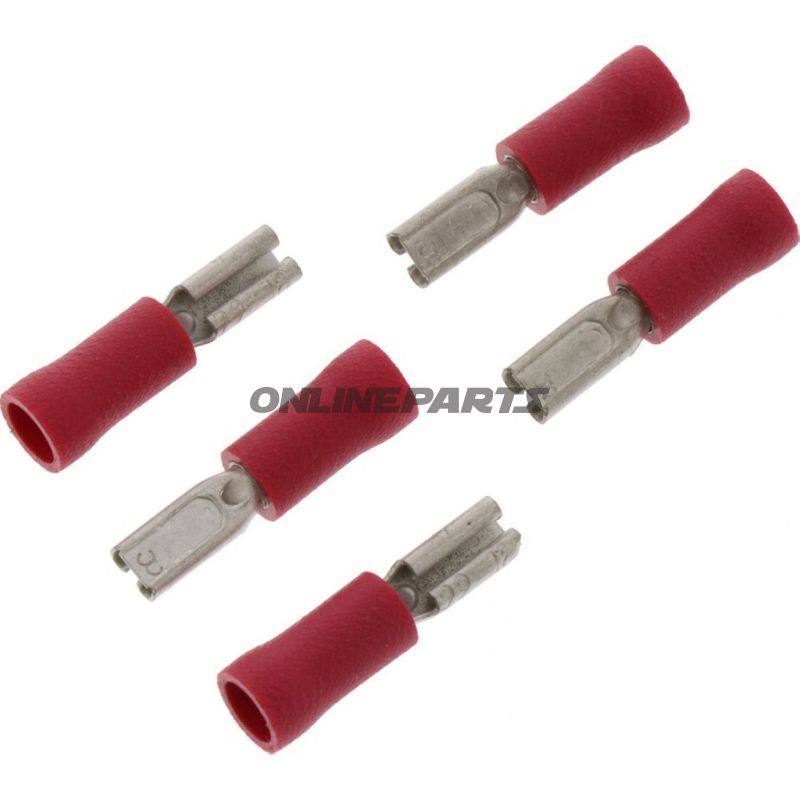

Flache Buchse (weiblich) 2,8 mm für Kabelquerschnitt 0,5–1,5 mm² — JMP (rot)

Beschreibung und Funktion

Diese flache Buchse von JMP (MPN 158.02.15, GTIN 4043981274295) ist eine isolierte Weibchen-Verbindung mit 2,8 mm Knopfanschluss, entwickelt für sichere elektrische Verbindungen in Motorradinstallationen und anderen fahrzeuginternen Leitungssystemen. Die Buchse überträgt mechanischen Druck und elektrischen Kontakt zwischen dem Kabel und dem passenden männlichen Flachstecker durch eine flache Kontaktfläche von 2,8 x 0,8 mm. Sie ist geeignet für Kabelquerschnitte von 0,5 mm² bis 1,5 mm².

Materialien und Bauweise

• Leitender Teil: Präzisionsgestanztes Metall (typisch tinbeschichtete Kupferlegierung) für gute elektrische Leitfähigkeit und Korrosionsschutz.
• Isolierung: Rote Kunststoffhülle, schützt vor Kurzschluss und dient der Farbkennzeichnung des Stromkreises.
• Verbindung: Nicht zum Löten geeignet — der Kontakt erfolgt durch Crimpen um den Leiter (prüfen Sie korrektes Crimpwerkzeug und Prozess für luftdichten/ festen Kontakt).

Technische Eigenschaften

• Typ: Weiblicher Flachstecker (Spade Connector Female)
• Kontaktbreite x Dicke: 2,8 x 0,8 mm
• Kabelquerschnitt: 0,5–1,5 mm²
• Polanzahl: 1
• Isoliert: Ja (rote Ummantelung)
• Löten: Nicht zum Löten vorgesehen
• Wärmebeständigkeit: Angegeben bis −75 °C (Hinweis: praktische Temperaturbeständigkeit hängt vom verwendeten Isolationsmaterial und Einsatzfall ab)

Anwendung und Kompatibilität

Die Buchse eignet sich für den traditionellen 2,8 mm Flachstecker-Standard und passt zu passenden männlichen Flachsteckern derselben Abmessung. Typischerweise verwendet für Signal- und Stromverbindungen in Instrumentierung, Beleuchtung, Sensoren und kleineren Verbrauchern auf Motorrädern und anderen Fahrzeugen, bei denen der Leiterquerschnitt 0,5–1,5 mm² liegt. Die rote Farbe kann bei der Identifikation des Kreises während Installation und Service helfen.

Praktische Hinweise zur Montage

• Verwenden Sie ein geeignetes hochwertiges Crimpwerkzeug für isolierte Flachstecker, um mechanische Festigkeit und geringe Übergangswiderstände sicherzustellen.
• Der Leiter muss exakt ausgerichtet sein — vermeiden Sie Beschädigungen der Isolierung bis zur Crimpstelle.
• Vor der Endmontage Passgenauigkeit mit dem männlichen Stecker prüfen, um korrekten Sitz und minimales Spiel sicherzustellen.
• Vermeiden Sie Exposition gegenüber starken Vibrationen und Chemikalien ohne zusätzlichen mechanischen Schutz; in anspruchsvollen Umgebungen ist ggf. zusätzliche Befestigung oder Schrumpfschitz nötig.

Hinweise

Das Produkt wird von JMP unter MPN 158.02.15 geliefert und identifiziert mit GTIN 4043981274295. Die Informationen zu Material, Temperatur und Einsatzbereich beruhen auf den technischen Spezifikationen des Herstellers; die endgültige Eignung sollte anhand der konkreten Installationsumgebung und geltender Normen bewertet werden.
