Flachsteckhülse 0.5-1.5 2.8Mm Jmp Packung 100 Stück Alternative: 1580818

Flaches Steckverbinder (weiblich) 2,8 mm für Leiterquerschnitte von 0,5–1,5 mm² — JMP (158.07.69)

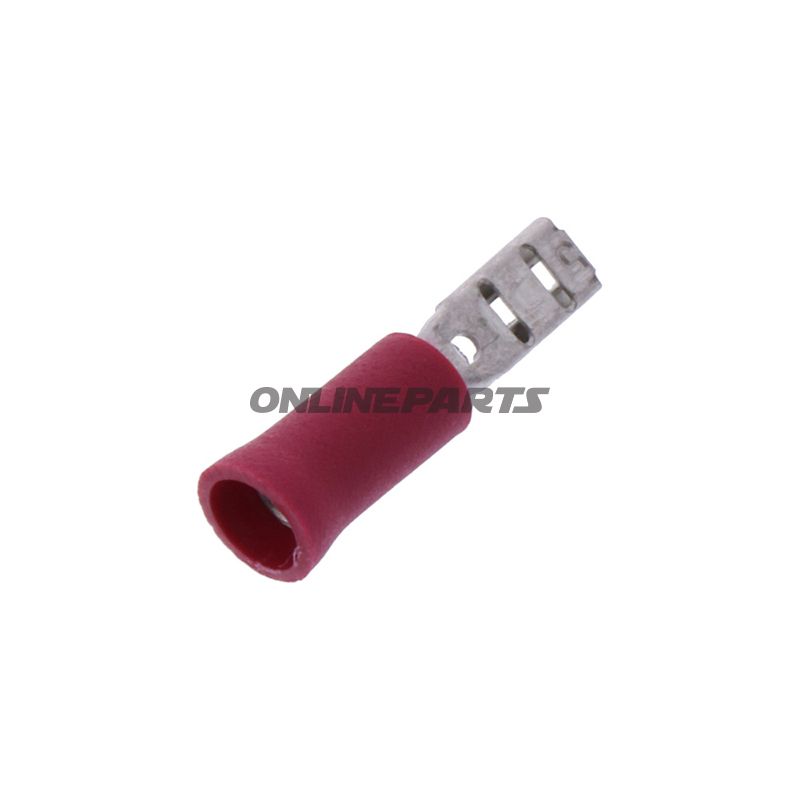

Produktübersicht: Dieser isolierte, flache Steckverbinder von JMP (MPN 158.07.69, GTIN 4043981349146) ist für elektrische Verbindungen vorgesehen, bei denen eine 2,8 mm Flachsteckverbindung erforderlich ist. Er ist als einpoliger weiblicher Kontakt für Leiter mit einem Querschnitt zwischen 0,5 und 1,5 mm² ausgeführt und farblich rot markiert, um eine einfache Identifikation bei Kabelinstallationen zu ermöglichen.

Funktion und Anwendung:

• Stellt eine mechanische und elektrische Verbindung zwischen einem einzelnen Draht und einem entsprechenden Stecker (2,8 mm Standardflachstecker) her.
• Die Isolation reduziert das Risiko von Kurzschlüssen und unbeabsichtigter Berührung in engen Installationsbedingungen und bei dicht gepackten elektrischen Verbindungen.
• Geeignet sowohl für Reparaturarbeiten als auch für den Austausch in Fahrzeugen, Maschinen oder elektrischen Installationen, bei denen Standardflachsteckverbinder verwendet werden.

Materialien und Eigenschaften:

• Kupferlegiertes Kontaktmaterial für gute elektrische Leitfähigkeit und ausreichende mechanische Festigkeit.
• Isolierhülle aus farbigem Kunststoff (rot), dimensioniert, um die Verbindung zu schützen, ohne das Steckersprofil erheblich zu vergrößern.
• Abmessungen: Aufnahmebreite des Steckers 2,8 mm × Dicke 0,7 mm; ausgelegt für Leiterquerschnitte 0,5–1,5 mm².
• Temperaturbeständigkeit angegeben bis ca. -75 °C (die Angabe beschreibt den unteren Temperaturgrenzwert des Materials/der Isolierung).
• Nicht geeignet für Lötverbindungen oder Schrumpfschläuche; Kontakt und Isolierschale sind werkseitig gefertigt.

Technische Daten (Übersicht):

• Typ: Weiblicher Flachstecker / Steckkontakt
• Passend zu Flachstecker: 2,8 mm
• Leiterquerschnitt: 0,5–1,5 mm²
• Anzahl der Pole: 1
• Isoliert: Ja
• Lötung: Nein
• Wellenschnitt-/Heißschrumpf-Röhre: Nein
• Temperaturbeständigkeit: bis -75 °C

Kompatibilität und praktische Überlegungen:

• Für Standard-2,8-mm-Steckverbinder konzipiert – beim Austausch Maße prüfen, um eine enge Passform und korrekten Kontaktdruck sicherzustellen.
• Rote Farbe folgt der üblichen Farbcodierung für kleinere Querschnitte; verwenden Sie Farbcodierung konsequent, um Übersichtlichkeit in größeren Kabelbaugruppen zu bewahren.
• Bei wiederholtem An- und Abkopeln kann mechanischer Verschleiß mit der Zeit den Kontaktdruck verringern; visuelle und elektrische Kontinuität während des Service prüfen.

Hersteller und Identifikation: Das Produkt stammt von JMP und wird unter der Artikelnummer 158.07.69 (MPN) geliefert. GTIN 4043981349146 kann zur eindeutigen Identifikation in Beschaffungs- und Ersatzteilsystemen verwendet werden.

Montagehinweise: Normalerweise montiert, indem der abisolierte Leiter in die Kontaktkrone eingeführt und eine gute mechanische Verankerung im Gehäuse gewährleistet wird. Sicherstellen, dass der Leiterquerschnitt korrekt ist und bei Festziehen oder Crimpen das geeignete Werkzeug verwenden, falls relevant.
