Flachsteckhülse 0.5-1.5 2.8 Mm

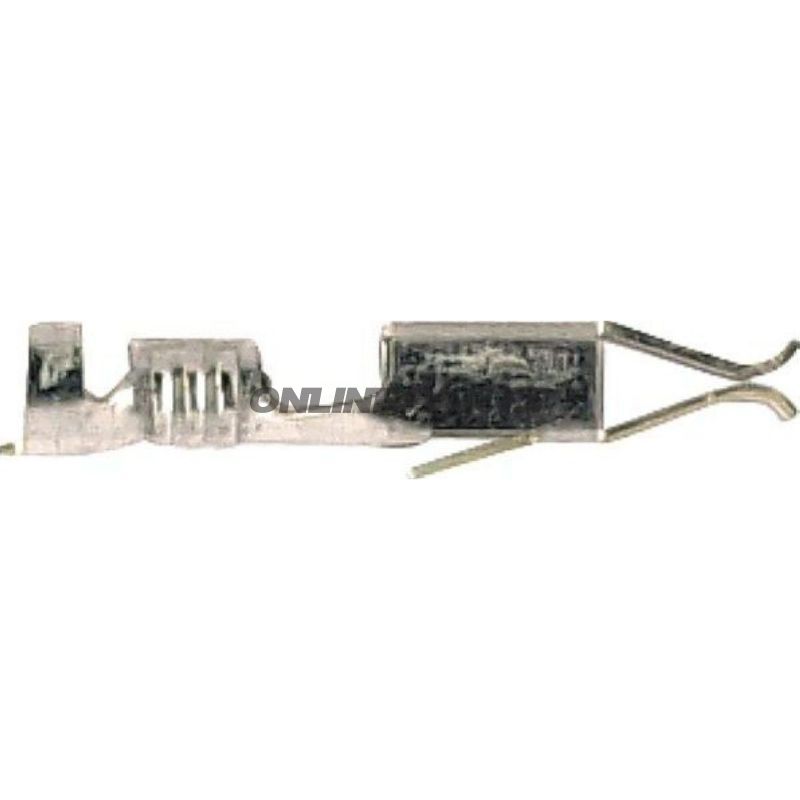

Flache Buchse (flaches Hülsenteil) 0,5–1,5 mm², 2,8 x 0,8 mm — für AMP Tyco JT-Stecker

Diese flache Buchse (flaches Hülsenteil) mit MPN 158.81.69 und GTIN 4026736010584 ist ein isoliertes, einpoliges Kontaktelement für Trommel- und Kabelanschlüsse, ausgelegt für Leiterquerschnitte von 0,5 bis 1,5 mm². Sie passt zu 2,8 mm Flachsteckern (Maße 2,8 x 0,8 mm) und ist als Crimp-Verbindung nach HERTH+BUSS-Typ gefertigt, geeignet für Ausführungen von AMP Tyco JT und häufig verwendet an Fahrzeugen u. a. von Audi, VW und MAN.

Funktion

• Stellt eine mechanisch und elektrisch niederohmige Verbindung zwischen Leiter und Flachstecker her.
• Als Crimp-Kontakt ausgelegt — die Verbindung wird mit Crimpwerkzeug hergestellt, nicht durch Löten.
• Die isolierte Ausführung verringert das Risiko von Kurzschlüssen und bietet zusätzlichen mechanischen Schutz in der Einbausituation.

Material und Eigenschaften

• Hülse und Kontaktmaterial sind so ausgelegt, dass sie unter normaler Nutzung guten elektrischen Kontakt und Korrosionsbeständigkeit gewährleisten (typischerweise Kupferlegierung mit Oberflächenbehandlung; spezifische Legierung abhängig von den Produktionsspezifikationen des Lieferanten).
• Die Isolierung ist um die Crimpzone angebracht, um vor mechanischem Verschleiß und unbeabsichtigtem Berühren zu schützen.
• Es werden weder Schrumpfschlauch noch Löten als Bestandteil dieser Komponente verwendet — die Verbindung erfolgt ausschließlich durch Crimpen.

Technische Details

• MPN: 158.81.69
• GTIN: 4026736010584
• Typ: Flachsteckhülse (Spade connector, Buchse)
• Geeignet für Steckerformat: 2,8 mm (Breite) x 0,8 mm (Höhe)
• Leiterquerschnitt: 0,5–1,5 mm²
• Anzahl der Pole: 1
• Crimp-Verbindung: ja; Löten: nein
• Isoliert: ja

Anwendungsbereiche und Kompatibilität

• Geeignet für Kfz-Installationen und Reparaturen, bei denen 2,8 mm Flachstecker verwendet werden.
• Kompatibel mit AMP Tyco JT-Steckerfamilien und generischen 2,8 mm Flachsteckern in Fahrzeugen wie Audi, VW und MAN.
• Wird typischerweise in Signalkreisen, Beleuchtung und kleineren Stromverbindungen in der Fahrzeugelektrik eingesetzt.

Praktische Hinweise zur Montage

• Für eine korrekte elektrische und mechanische Verbindung ist ein passendes Crimpwerkzeug für den angegebenen Querschnitt (0,5–1,5 mm²) zu verwenden. Falsches Crimpen kann den Übergangswiderstand erhöhen und die Lebensdauer verringern.
• Stellen Sie sicher, dass der Leiter korrekt abisoliert ist und vermeiden Sie das Eindringen von Isolierung in die Crimpzone.
• Das Produkt wird als einpolige Hülse geliefert — eine Überprüfung der Passform am vorgesehenen Stiftstecker wird vor der endgültigen Montage empfohlen.

Die obigen Angaben integrieren die Produktidentifikation (GTIN 4026736010584 und MPN 158.81.69) und beschreiben die technische Ausführung und Anwendung ohne Annahmen über Verpackungsmengen. Wenn spezifische Materialangaben oder Zertifizierungen benötigt werden (z. B. Legierungsart oder Temperaturklassifizierung), können diese aus dem technischen Datenblatt des Lieferanten bezogen werden.
