Flachsteckhülse 0.5-1.0 6.3Mm Jmppackung 5St Alternative: 1580830/779

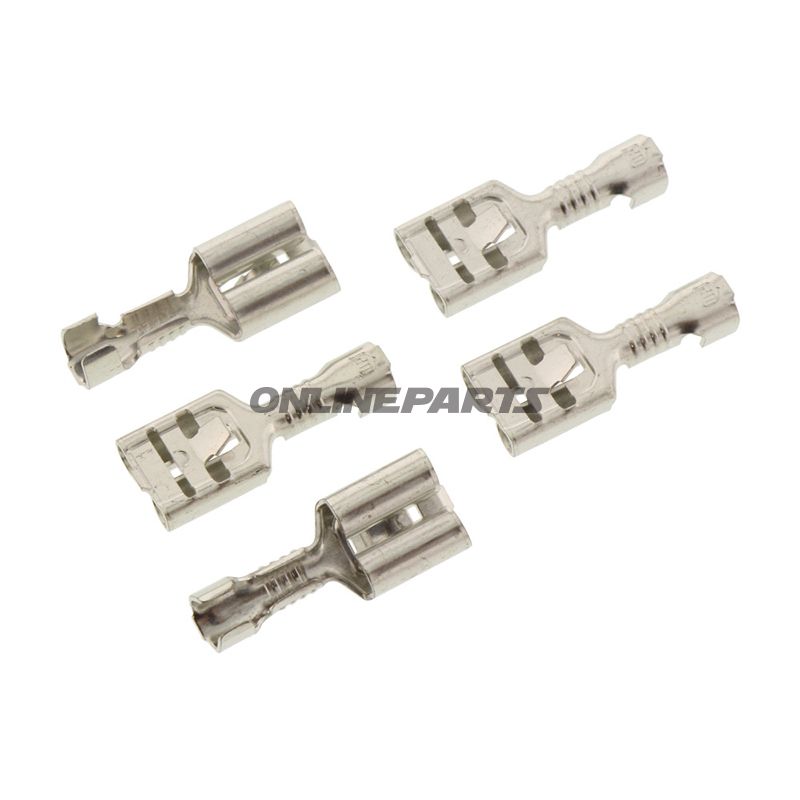

Flache Kontaktverbindung (unisoliert) 6,3 x 0,8 mm für Kabelquerschnitt 0,5–1,0 mm² — JMP (MPN: 158.02.46)

Produktübersicht: Diese unisolierte flache Kontaktverbindung von JMP (MPN 158.02.46, GTIN 4043981274561) ist eine einfache mechanische Kontaktverbindung, vorgesehen für elektrische Installationen an Motorrädern und anderen Fahrzeugen. Sie ist als einpolige Flachsteckverbindung (weiblicher Spaten/Kontakt) mit den Maßen 6,3 x 0,8 mm ausgeführt und für Leiterquerschnitte von 0,5–1,0 mm² ausgelegt.

Funktion und Anwendung: Der Stecker wird verwendet, um schnelle, austauschbare Verbindungen zwischen Leitungen und männlichen Steckern oder Klemmen herzustellen, typischerweise in Instrumentierung, Beleuchtung, Sicherungskästen und anderen elektrischen Schaltungen in Motorrädern. Der Vorteil einer unisolierten Flachsteckverbindung besteht in direkter Metall-zu-Metall-Kontaktführung ohne Isoliermasse, was eine geringe Kontaktwiderstand und einen vereinfachten Crimp-Prozess für den erfahrenen Mechaniker ermöglicht.

• Typ: Einpolige Flachsteckverbindung (weiblich).
• Abmessungen: Breite x Dicke 6,3 x 0,8 mm (passt zu standard 6,3 mm männlichem Stecker).
• Kabelquerschnitt: Geeignet für 0,5–1,0 mm² Leiter.
• Isolierung: Unisoliert — keine Kunststoff- oder Röhrungs-Isolierung am Terminal.
• Lötung: Nicht zum Löten vorgesehen; Verbindung erfolgt typischerweise mit geeignetem Crimpwerkzeug.

Material und Ausführung: Die Kontaktverbindung ist aus Metall gefertigt, mit Fokus auf gute elektrische Leitfähigkeit und ausreichende mechanische Festigkeit für den normalen Einsatz in Fahrzeugen. Die unisolierte Ausführung bedeutet, dass keine Kunststoff- oder Schrumpfisolierung vorhanden ist; dies ermöglicht bessere Wärmeableitung und direkten Metallkontakt, erfordert jedoch eine korrekte Montage und gegebenenfalls Nachisolierung in Umgebungen, in denen Kurzschlussrisiken bestehen. Für optimale elektrische und mechanische Verbindung sollte das Terminal mit einem Werkzeug crimped werden, das zum Leiterquerschnitt und zur Terminalart passt.

Kompatibilität und Technikerelemente: Die Größe 6,3 mm ist ein gängiger Standard für Flachstecker in der Fahrzeugindustrie, wodurch dieses Terminal kompatibel mit Standard 6,3 mm männlichen Steckern und Ports an Relais, Schaltern und Kurtzstellen ist. Da das Terminal unisoliert ist und nicht zum Löten oder Schrumpfrohr vorgesehen ist, sollte die Montage entsprechend den Zugangs- und Umweltbedingungen (Feuchtigkeit, Vibration, Korrosion) geplant werden.

Praktische Montageüberlegungen:

• Verwenden Sie ein korrekt dimensioniertes Crimpwerkzeug, um mechanische Stabilität und niedrigen Kontaktwiderstand sicherzustellen.
• Optional nachträglich Isolierung (Schrumpfschläuche) oder Kunststoffhülle in Bereichen mit Gefahr eines Kurzschlusses oder Korrosion anbringen.
• Beachten Sie, dass unisolierte Anschlüsse in küstennahen oder aggressiven Umgebungen zusätzliche Korrosionsschutzmaßnahmen benötigen können.

Technische Daten (Kurz):

• Hersteller: JMP (MPN: 158.02.46)
• GTIN: 4043981274561
• Typ: Flache Kontaktverbindung (weiblicher Spaten)
• Passend zu: 6,3 mm männlicher Stecker
• Kabelquerschnitt: 0,5–1,0 mm²
• Isoliert: Nein
• Anzahl der Pole: 1
• Löten: Nein

Die Beschreibung richtet sich an Mechaniker und erfahrene Motorradfahrer, die präzise Informationen zur Funktion, Materialeigenschaften und Montageanforderungen für diese unisolierte Flachsteckverbindung von JMP benötigen.
