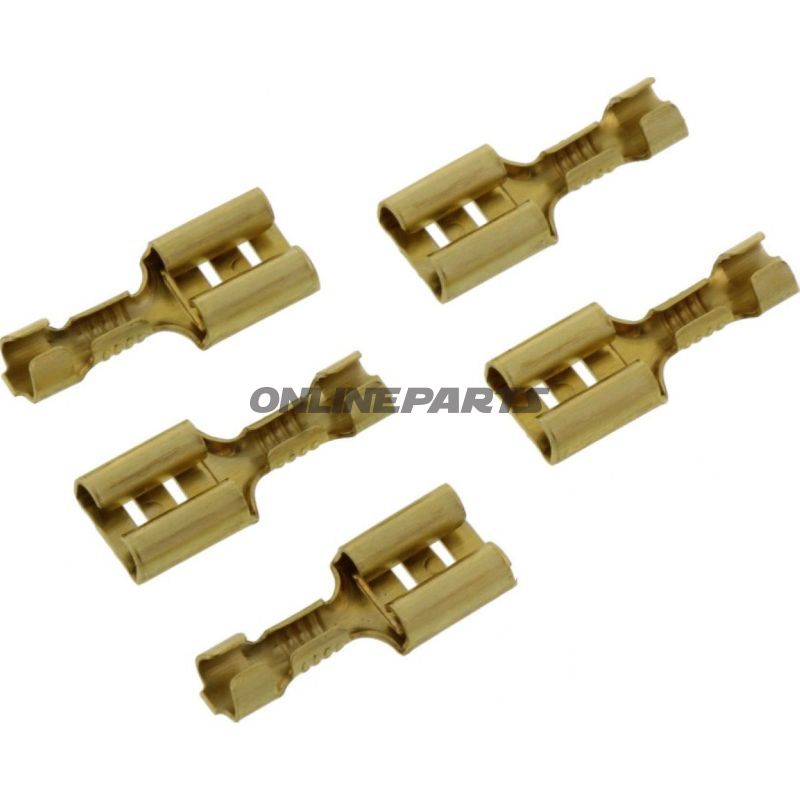

Flachsteckhülse 0.5-1.0 6.3Mm Jmppackung 5 Stück

Flache Steckverbinder-Dose (weiblich) 6,3 mm — unisoliert, für Leiterquerschnitte von 0,5–1,0 mm²

Produkt: Flache Steckverbinder-Dose 6,3 x 0,8 mm (unisoliert) von JMP. Diese Art von Steckverbinder — auch als Flachstift-Hülse für Weichkontakt bezeichnet — ist für eine Einpol-Verbindung mit 6,3 mm Flachstecker und für Leiterquerschnitte von 0,5 bis 1,0 mm² vorgesehen. Die Artikelnummer (MPN) des Produkts lautet 158.02.38 und die GTIN ist 4043981274493.

Funktion und Anwendungsbereich

• Ermöglicht eine lösbare, mechanische und elektrische Verbindung zwischen einer Leitung und einem entsprechenden 6,3 mm Weichkontakt.
• Typische Anwendungen umfassen die Anbindung von Lampen, Steckdosen, Relaisn und Kabelverbindungen an Motorrädern, Autos und im industriellen elektrischen Umfeld, wo wenig Platz ist.
• Unisolierte Bauweise bedeutet, dass die Verbindung eine geeignete mechanische Befestigung und ggf. anschließende Isolierung bei Anforderungen an Schutz gegen Kurzschluss oder Korrosion erfordert.

Materialien und Eigenschaften

• Unisolierte Metallhülse aus Kupferlegierung oder ähnlichem elektrisch leitfähigem Metall mit Oberflächenoptimierung für besseren Kontakt (typischerweise Zinn- oder Nickelbeschichtung je nach Variante des Herstellers). Die Materialwahl sorgt für geringe Kontaktwiderstände und gute Stromführung bei korrekten Schrumpfverbindungen.
• Abmessungen: Breite x Dicke 6,3 x 0,8 mm — ausgelegt für standardmäßige 6,3 mm Flachsteckerhebel.
• Geeignet für einfache einpolige Verbindung; unisoliert und ohne hitzebeständige Schrumpfflex.

Technische Details

• Geeinsch / zulässiger Leiterquerschnitt: 0,5–1,0 mm².
• Anzahl der Pole: 1.
• Schweiß- oder Lötverbindungen: nein — Verbindung erfolgt durch mechanische Schrumpfung am Leiter.
• Isolierung: keine; Wärmeflex: keine.

Praktische Überlegungen bei der Nutzung

• Sorgen Sie für eine korrekte Schrumpftechnik und passenden Schrumpfzange, um eine zuverlässige elektrische und mechanische Verbindung zu erzielen. Schlecht geschrumpfte Verbindungen können erhöhte Übergangswiderstände und Wärmeentwicklung verursachen.
• Da die Hülse unisoliert ist, wird bei Bedarf der mechanische Schutz durch Schrumpfschlauch, Kabelschellen oder Schrumpfschalen empfohlen.
• Prüfen Sie die Abmessungen des gegenüberliegenden Weichsteckers (6,3 mm) und des Leiterquerschnitts, um eine korrekte Passform und gute Kontaktfläche sicherzustellen.

Kompatibilität und Anwendungsumgebung

• Kompatibel mit Standard-6,3-mm-Flachsteckhüllen, verwendet in Fahrzeug- und Industrieinstallationen.
• Geeignet für Umgebungen, in denen eine offene Metallverbindung akzeptabel ist, aber zusätzlichen Schutz in feuchten oder korrosiven Umgebungen erfordert.

Identifikation

• Marke: JMP — das Teil wird für Standard-Elektroverbindungen hergestellt und unter dem Namen JMP geliefert.
• MPN: 158.02.38
• GTIN: 4043981274493

Die Beschreibung basiert auf Produktdaten für eine unisolierte flache Steckverbinder-Dose (weiblich) im JMP-Sortiment. Wenn Isolierung, höhere mechanische Belastbarkeit oder besseren Umweltschutz erforderlich sind, sollte eine isolierte oder schrumpfbehandelte Variante in Erwägung gezogen werden.
