Flachsteckhülse 0.5-1.0 6.3Mm Jmp Packung 25 Stück Alternative: 1580246

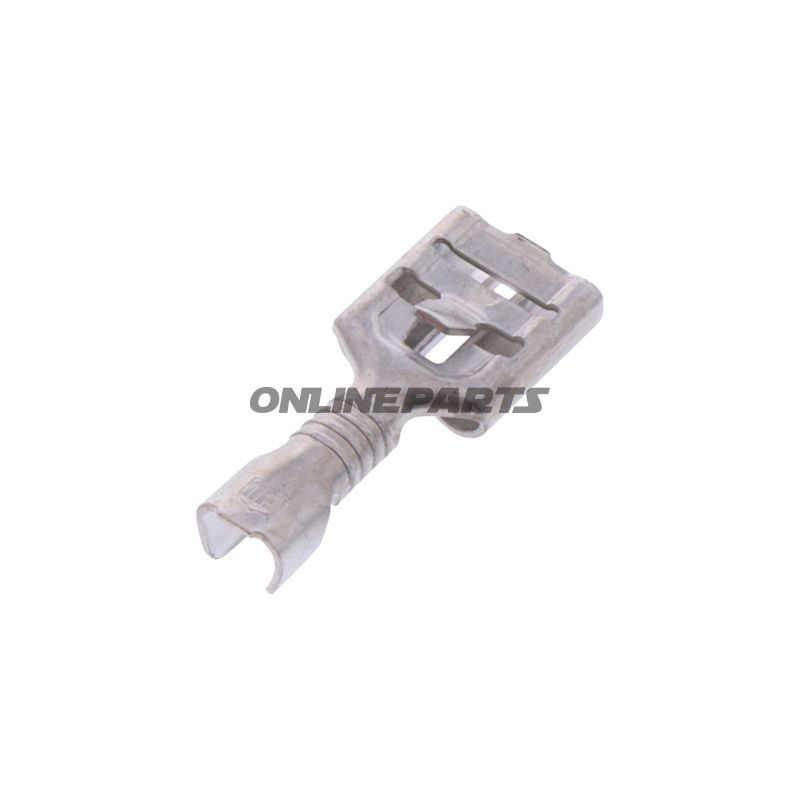

Flache Steckverbindung (w./Øske) 6,3 x 0,8 mm für Leitung 0,5–1,0 mm² — JMP (MPN 158.08.30, GTIN 4043981349764)

Produktfunktion
Diese unisolierte flache Steckverbindung von JMP wird für elektrische Verbindungen verwendet, bei denen eine 6,3 mm Flachsteckverbindung gewünscht wird. Der Stecker ist für eine Polung ausgelegt und bietet eine mechanische und elektrische Kontaktstelle zwischen Kabelschrauben, Kabelschuhen oder Gerätesteckern mit Gegenstück im gleichen Format. Das Design eignet sich für Reparaturarbeiten, bei Neuverkabelung und zum Anschluss von Komponenten in Motorrad-, Auto- und kleineren Industrieanlagen, bei denen der Platz knapp ist und eine robuste Flachverbindung gewünscht wird.

Materialauswahl und Eigenschaften

• Material: Metalllegierung (typischer Zinnbeschichtung auf unisolierter Grundplatte) für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit in normalen Betriebsumgebungen.
• Unisolierte Ausführung: Keine Kunststoff-Isolierung oder Schrumpfschicht, was direkten Metall-zu-Metall-Kontakt ermöglicht und geringe Übergangswiderstände ermöglicht, erfordert jedoch korrekte Handhabung, um Kurzschluss zu benachbarten Bauteilen zu vermeiden.
• Kein Löten: Das Produkt ist für mechanische Einführung/Drehung in Gegensteckern dimensioniert, nicht für festgelötete Verbindungen.
• Abmessungen: Flachsteckerbreite 6,3 mm und Dicke 0,8 mm, für Leitungsquerschnitte zwischen 0,5 und 1,0 mm².

Technische Details und Verwendung

• Typ: Flache Steckverbindung (Spade/Nut) — eine Pol.
• Geeignet für: 6,3 mm Flachstecker (Gegenteil).
• Aderbereich: 0,5–1,0 mm² (prüfen Sie, ob die Kabelisolierung und der Crimp zur Terminal passen).
• Isolierung: Unisoliert — sorgen Sie für mechanische Befestigung und korrekte Platzierung, um elektrischen Kontakt mit anderen Leitwegen zu vermeiden.
• Löten/Heißluft: Nicht für Löten oder Heißluft vorgesehen.

Kompatibilität und Anwendungsbereiche
Der Stecker passt zu Standard-6,3-mm-Flachsteckern gegen Stecker und kann an Motorrädern, Rollern, Autos und kleinen elektrischen Installationen verwendet werden, bei denen Platz und Formfaktor eine 6,3-mm-Flachsteckung erfordern. Aufgrund der unisolierten Ausführung wird es oft in Schaltschränken oder an Stellen verwendet, an denen der Stecker keinem Kurzschlussrisiko oder Feuchtigkeit ohne zusätzlichen Schutz ausgesetzt ist.

Praktische Hinweise für den Monteur

• Crimpen: Verwenden Sie geeignetes Crimpwerkzeug und passende Schrumpfprofile für 0,5–1,0 mm², um mechanische Stabilität und guten elektrischen Kontakt sicherzustellen.
• Isolierung nach der Montage: Falls Gefahr von Kontakt mit anderen Leitern besteht, wird zusätzliche Isolierung mit Schrumpfschlauch oder ähnlichem nach der Montage empfohlen.
• Korrosionsschutz: In aggressiven Umgebungen kann eine zusätzliche Oberflächenbehandlung oder der Einsatz von Schutzmitteln erwogen werden.

Produktidentifikation
Dieses Produkt wird von JMP geliefert und ist unter der Herstellernummer (MPN) 158.08.30 registriert. GTIN 4043981349764 kann für Abfragen oder Lagerverwaltung zur eindeutigen Identifikation verwendet werden.

Hinweis
Die Beschreibung gibt technische Eigenschaften und Anwendungsbereiche an. Die Verpackungseinheiten (zum Beispiel Stückzahlen pro Packung) können variieren; überprüfen Sie die Angaben des Anbieters bei der Bestellung, um spezifische Informationen zur Verpackung und Menge zu erhalten.
