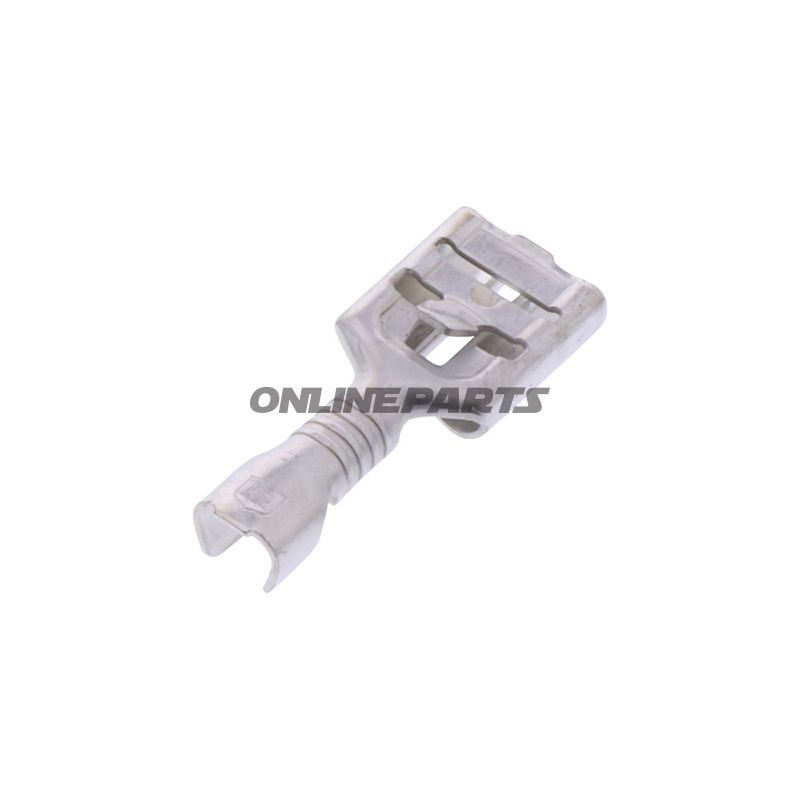

Flachsteckhülse JMP MPN 158.07.79 Unisoliert für Leitungsquerschnitt 0,5-1,0 mm². Breite x Stärke 6,3 x 0,8 mm.
Flache Steckverbindung (ungeschirmt) 6,3 mm für Leiterquerschnitte 0,5–1,0 mm²
Produkt ist eine ungeschirmte flache Steckverbindung von JMP (MPN: 158.07.79, GTIN: 4043981349238). Sie ist ausgelegt für elektrische Verbindungen, bei denen ein zuverlässiger, mechanischer Kontakt zwischen männlichem und weiblichem Stecker erforderlich ist — typischerweise in Motorbauteilen, elektrischen Geräten sowie bei Reparatur oder Wartung von Kabelsystemen an Motorrädern und anderem Fahrzeug-Equipment.
Funktion und Anwendung
- Stellt einen einheitlichen, flachen elektrischen Kontakt zum 6,3 mm Flachstecker (Spange) her.
- Geeignet für Punkt-zu-Punkt-Verbindungen, verriegelbare Verbindungen und schnelle Demontage beim Service.
- Wird häufig in Verkabelungen, Schaltern, Sicherungskästen und Relaismontagen eingesetzt, wo Zugang und Austausch einfach sein sollen.
Werkstoffauswahl und Eigenschaften
- Ungeschirmte Ausführung — kein Kunststoff-Isolationsmaterial oder Heißluft-Schrumpfung enthalten, was direkten Metall-zu-Metall-Kontakt und minimale Dickenbegrenzung in der Verbindung ermöglicht.
- Abmessungen: Breite x Dicke 6,3 x 0,8 mm, passend zum Standard 6,3 mm Flachstecker.
- Kabelquerschnitt unterstützt 0,5 mm² bis 1,0 mm². Passt zu gängigen dünnen Kabeltypen, die in Fahrzeug- und Elektronikinstallationen verwendet werden.
- Lötsfrei ausgeführt — das Produkt ist für mechanische Press- oder Crimpverbindung konzipiert, nicht zum Löten.
Technische Details
Technische Typenbezeichnung: Spaltkapsel/Spade-Halter (weiblicher Spade-Konnektor). Einfachpole-Ausführung (1 Pol). Das Produkt wird ungeschirmt ohne Heißlürmer oder zusätzliches Isolationsmaterial geliefert und ist daher für Anwendungen vorgesehen, bei denen die Isolierung von der Leitungsverlegung oder zusätzlichen Montageskomponenten übernommen wird.
Wichtige Spezifikationen (zusammengefasst):- Geeigneter Steckverbinder: 6,3 mm
- Kabelquerschnitt: 0,5–1,0 mm²
- Breite x Dicke: 6,3 x 0,8 mm
- Ungeschirmt, nicht zum Löten geeignet
- Anzahl Pole: 1
Kompatibilität und montagebezogene Hinweise
- Kompatibel mit Standard-6,3 mm Flachsteckern (weiblich/männlich passende Verbindungen). Prüfen Sie die mechanische Passform bei der Verbindung mit vorhandenen Steckern, da Toleranzen zwischen Herstellern variieren können.
- Da das Produkt ungeschützt ist, wird eine korrekte Kabelhandhabung und ggf. Nachisolierung (Schrumpfschlauch oder Verkapselung) in exponierten oder vibrierenden Umgebungen empfohlen, um Kurzschlüsse oder Korrosion zu vermeiden.
- Am besten mit einer passenden Crimp- oder Klemmzange montieren, um eine stabile mechanische und elektrische Verbindung sicherzustellen; Präzisions-Crimpwerkzeug wird empfohlen.
Marke und Identifikation
Das Produkt stammt von JMP, Referenz MPN 158.07.79. GTIN 4043981349238 kennzeichnet die spezifische Artikelvariante. Diese Codes sind hilfreich bei der Suche nach Ersatzteilen oder in der Dokumentation in Ersatzteillisten.
Hinweis
Die Beschreibung gibt technische Eigenschaften und Anwendungsbereiche an. Für Anwendungen mit hoher Strombelastung oder exponierter Umgebung (Feuchtigkeit, Salz, Vibration) sollten Materialauswahl und Oberflächenbehandlung zusätzlich in Bezug auf Anforderungen an Korrosionsbeständigkeit und Strombelastbarkeit überprüft werden.
