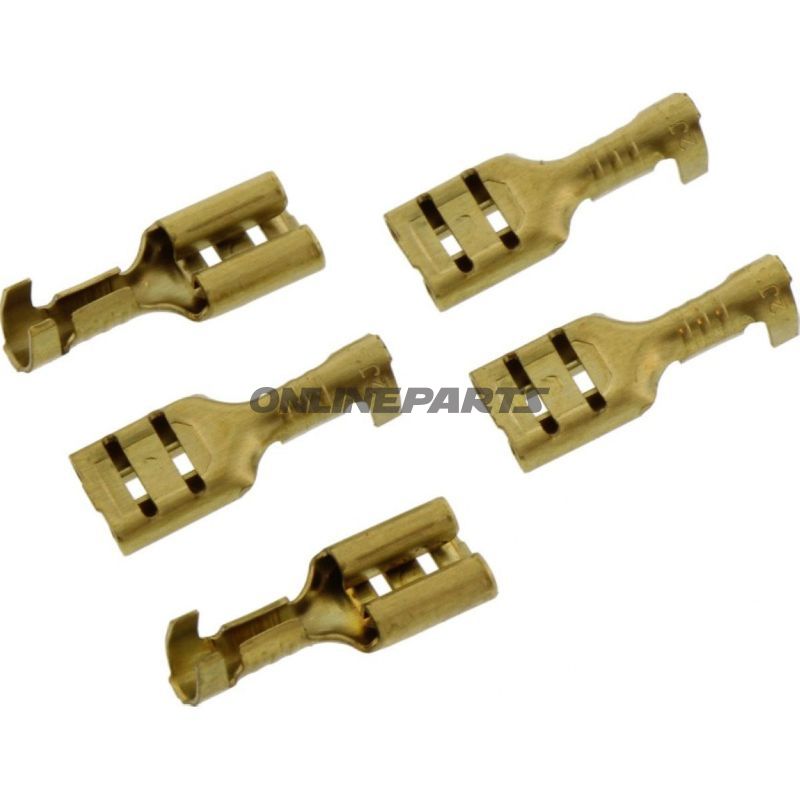

Flachsteckhülse 0.5-1.0 4.8Mm Jmppackung 5 Stück

Flachdose auf Nullleiter (männlich) 4,8 mm für 0,5–1,0 mm² Leiter — JMP (Packung)

Produktübersicht: Diese unisolierte Flachdose von JMP (MPN: 158.02.30, GTIN: 4043981274424) ist eine einpolige Steckverbindung, die für präzise elektrische Verbindungen in Motorrädern und Fahrzeuginstallationen konzipiert ist. Sie passt zu Flachstecksystemen mit 4,8 mm Breitenanschlüssen und zu Leitern von Querschnitt 0,5 bis 1,0 mm².

Funktion und Anwendung:

• Gewährleistet eine mechanisch verriegelbare, Druckkontakt-Verbindung zwischen Kabel und einem 4,8 mm breiten Flachsteck-Einsatz; typischerweise verwendet in Signal- und Leistungszweigen von Fahrzeugen.
• Unisolierte Ausführung bedeutet direkten Metall-zu-Metall-Kontakt ohne Isolierhülle — geeignet, wo Platz, Wärmeableitung oder minimale Dicke wichtig sind.
• Eignet sich zum Austausch oder zur Reparatur bestehender Flachsteckverbindungen sowie zur Montage, bei der eine lötfreie Verbindung mit einem Flachsteck-Crimpwerkzeug gewünscht wird.

Materialien und Bauform:

• Kontaktiermaterial: Metall (typischer Zinn überzogene Kupferlegierung oder ähnliches leitendes Material) — ausgewählt für gute elektrische Leitfähigkeit und vernünftige Korrosionsbeständigkeit. Unisoliertes Design exponiert die Kontaktfläche der Umwelt, relevant bei Wahl des Korrosionsschutzes in der Montage.
• Maße: Flachdach-Breite x Dicke 4,8 x 0,5 mm — die Abmessungen entsprechen Standard-4,8 mm-Flachstecksystemen und gewährleisten Kompatibilität mit entsprechenden männlichen und weiblichen Steckern.
• Ausführung: einpolig, ohne Löt- oder Schrumpfhülle; wird mechanisch durch Crimpen mit geeignetem Werkzeug verbunden, um eine zuverlässige elektrische Kontaktierung sicherzustellen.

Technische Daten (ausgewählt):

• Typ: Flachstecker (Flachstecker-Dose), weiblich/Innenausführung
• Passt zu: 4,8 mm Flachstecker
• Aderquerschnitt: 0,5–1,0 mm²
• Isoliert: Nein
• Lötung erforderlich: Nein
• Anzahl Pole: 1

Kompatibilität und Montagemerkmale:

• Geeignet für Standardkombinationen 4,8 mm Flachstecker weiblich/männlich – prüfen Sie vorhandene Stecker auf passende Breite und Dicke vor der Montage.
• Da das Produkt unisoliert ist, wird eine geeignete Verpakkung oder Schutz in Anwendungen empfohlen, die Feuchtigkeit, Vibration oder korrosiven Bedingungen ausgesetzt sind (z. B. Verwendung von Schrumpfschläuchen oder Kontaktschutz nach der Montage).
• Am besten mit einem passenden Crimpwerkzeug für Flachstecker montieren, um eine korrekte mechanische und elektrische Verbindung zu erzielen. Falsch gecrimpt kann zu erhöhter Übergangswiderstand oder mechanischem Versagen führen.

Verpackung und Identifikation: Hersteller ist JMP, und das Produkt ist unter MPN 158.02.30 geführt. GTIN 4043981274424 kann zur Lagerverwaltung und Beschaffung verwendet werden. Beachten Sie, dass das Produkt als einzelne Steckkontakte in der Verpackung geliefert wird – siehe die konkreten Verkaufsunterlagen für die Stückzahl pro Packung.

Sicherheit und Wartung:

• Überprüfen Sie die Crimp-Verbindung visuell und elektrisch nach der Montage (falls erforderlich Kontinuitäts- oder Übergangswiderstand messen).
• Bei Exposition gegenüber Witterung oder Chemikalien sollte geeigneter Schutz nachgerüstet werden, um Korrosion an der unisolierten Kontaktfläche zu verhindern.

Marke: JMP — ein bekannter Name im Bereich elektrischer Verbindungsbauteile für Fahrzeug- und Motorrad-Anwendungen (GTIN 4043981274424, MPN 158.02.30).
