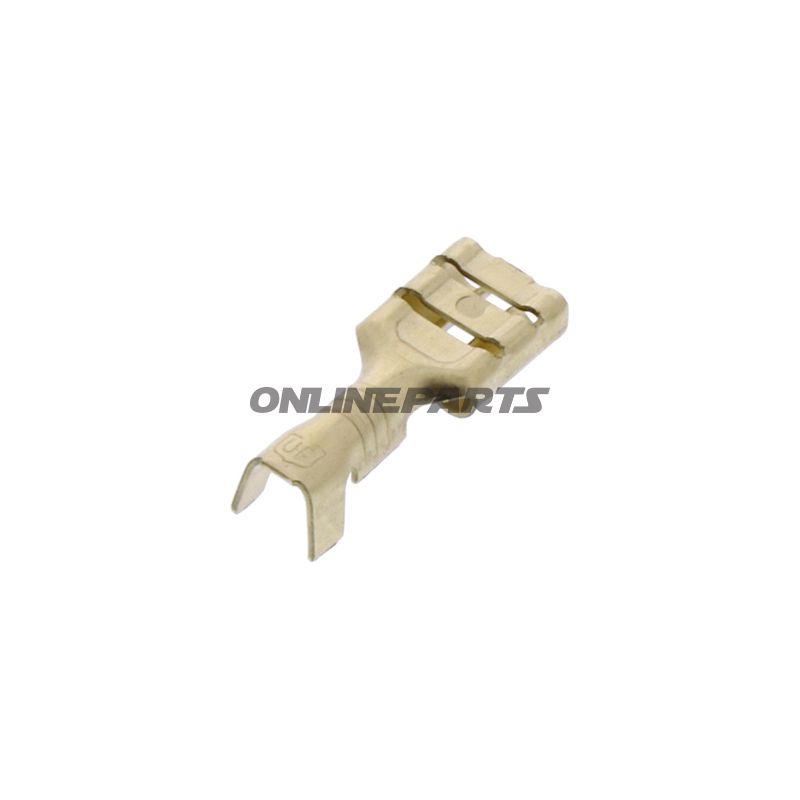

Flachsteckhülse JMP 158.08.90 Unisoliert für Leitungsquerschnitt 0,5–1,0 mm². Breite x Stärke 4,8x0,8 mm.
Flaches Steckverbindungsstecker (nicht isoliert) 4,8 mm für Kabelquerschnitt 0,5–1,0 mm²
Dieser flache Steckverbindungsstecker von JMP (GTIN: 4043981350340, MPN: 158.08.90) ist eine nicht isolierte weibliche Steckverbindung, entwickelt für elektrische Montageaufgaben an Motorrädern und anderen Fahrzeugen. Das Produkt ist als einpoliger, flacher Kontakt mit einer Breite von 4,8 mm und einer Dicke von 0,8 mm ausgeführt und für Leitungen mit einem Querschnitt von 0,5 bis 1,0 mm² geeignet. Typischerweise wird er dort eingesetzt, wo eine kompakte, mechanisch und elektrisch stabile Verbindung zwischen Leitungen und flachen Stiften erforderlich ist.
Funktion und Anwendung
- Gewährleistet eine mechanisch verriegelnde Kontaktverbindung gegen 4,8 mm Flachstifte (Weibchen-Steckverbindung) beim Verbinden von Leiterdrähten.
- Geeignet für Punkte, an denen wenig Platz ist und eine geringe Bauhöhe des Kontakts gewünscht wird.
- Verwendet in Niederspannungsinstallationen typischerweise in Fahrzeugen zur Steuerung, Signalisierung und Stromverteilung.
- Nicht zum Schweißen oder Schrumpfen vorgesehen; Verbindung wird durch Einpressen/Crimpen des Leiters in den Hülse erzielt.
Material und Eigenschaften
- Unisolierte Metallhülse – Fokus auf gute elektrische Leitfähigkeit und mechanische Stabilität.
- Flaches Kontaktflächenformat 4,8 × 0,8 mm, ausgelegt, um Kontaktdruck gegen passende 4,8 mm weibliche Kontakte zu gewährleisten.
- Ohne Wärme- oder Schrumpfkomponenten konzipiert; erfordert korrektes Crimpwerkzeug für eine dauerhaft elektrische Verbindung.
- Korrosionshemmende Oberflächenbehandlungen können verwendet worden sein – überprüfen Sie die Spezifikationen bei Anforderungen an hohen Korrosionsschutz.
Technische Daten (Zusammenfassung)
- Typ: Flaches Steckverbinder-Stecker, weiblich (Spade Connector, female)
- Breite/Abmessungen: 4,8 × 0,8 mm
- Kabelquerschnitt: 0,5–1,0 mm²
- Pol(e): 1
- Nicht isoliert, nicht geschweißt, keine Schrumpfhülse
- MPN: 158.08.90, Marke: JMP, GTIN: 4043981350340
Montage und Kompatibilität
- Montiert durch korruptes Crimpen des Leiters in der Hülse – verwenden Sie ein geeignetes Crimpwerkzeug für weiche oder isolierte Leiter, um mechanische Haltbarkeit und geringe Übergangswiderstände sicherzustellen.
- Kompatibel mit Standard-4,8 mm Flachstiften/Schwanenhakenkontakten. Prüfen Sie die Passform bei Parallelmontage und eventuellen Kabelführungseinschränkungen in Kabelbaum- oder Steckerträgern.
- Geeignet für Reparaturen und Austausche in bestehenden Stromkreisen, in denen unisolierte Kontakte verwendet werden.
Praktische Hinweise für Mechaniker
- Da der Kontakt unisoliert ist, sollte er an Stellen verwendet werden, wo das Risiko eines Kurzschlusses zwischen benachbarten Leitern gering ist oder zusätzliche Isolierung nach der Montage angebracht werden kann.
- Stellen Sie korrekte Crimp-Parameter (Kraft und Profil) sicher, um lose Kontakte oder Beschädigungen des Leiterdrahtes zu vermeiden.
- Prüfen Sie die Oberflächenbehandlung, falls das Produkt Feuchtigkeit oder aggressiven Umgebungen ausgesetzt wird.
Die Produktbezeichnung auf der Verpackung lautet JMP und MPN 158.08.90. GTIN 4043981350340 kann zur eindeutigen Identifikation in der Teileverwaltung und bei Bestellungen verwendet werden. Das Produkt wird einzeln geliefert (nicht als Angabe der Stückzahl in der Beschreibung) – wenden Sie sich bei Bedarf nach größeren Mengen oder speziellen Verpackungswünschen an den Händler.
