Flachsteckhülse 0.5-1.0 4.8 Mminhalt 50 Stück

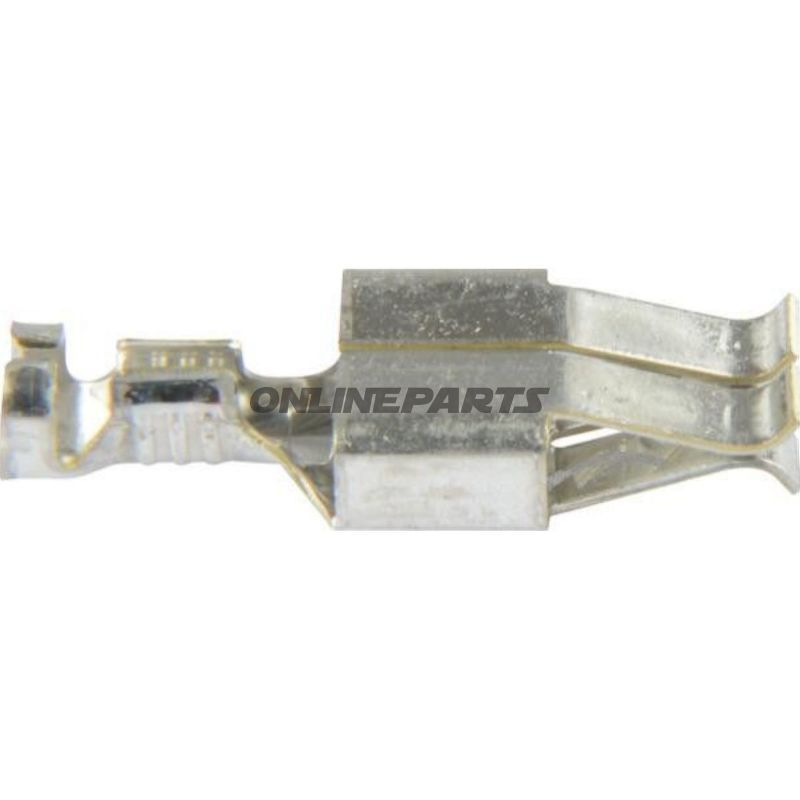

Flaches Steckgehäuse (Buchse) 0,5–1,0 mm², 4,8 x 0,8 mm — geeignet für AMP/Tyco-Systeme

Produktübersicht: Dieses flache Steckgehäuse (auch Flachsteckhülse oder Spade-Connector weiblich genannt) mit den Maßen 4,8 x 0,8 mm ist für elektrische Verbindungen in Fahrzeugen und Maschinen vorgesehen, bei denen der Platz begrenzt ist und ein isolierter, zuverlässiger Kontakt gewünscht wird. Es wird über einen entsprechenden Flachstecker oder -kontakt gesteckt und typischerweise in Kraftfahrzeugen, Steuergehäusen und elektrischen Modulen verwendet.

• MPN: 158.82.19
• GTIN: 4026736010669
• Kompatibilität: Ausgelegt für standardmäßige 4,8 mm Flachstecker und kompatibel mit AMP/Tyco ST-Systemen. Beschriebene Einsatzbereiche umfassen unter anderem bestimmte MAN-Anwendungen.

Funktion und Anwendung: Die Buchse dient als weiblicher Teil einer Flachsteckverbindung und stellt den elektrischen Kontakt zwischen Leiter und Stecker her. Die isolierte Ausführung reduziert das Risiko von Kurzschlüssen und unbeabsichtigter Berührung in kompakten elektrischen Installationen. Das Produkt eignet sich für einpolige Verbindungen, bei denen eine schnelle Verbindung und Demontage während Wartung und Instandhaltung erforderlich sein kann.

Materialien und Aufbau: Das Produkt wird als Crimp-Verbindung geliefert, was bedeutet, dass die leitenden Kontaktflächen in der Regel aus Metall (typischerweise verzinnter Kupferdraht oder eine ähnliche Legierung) gefertigt sind, um gute elektrische Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Das äußere Isolationsmaterial ist Kunststoff, ausgelegt, um typischen Temperatur- und Vibrationsbelastungen im Fahrzeugumfeld standzuhalten. Es ist keine Schrumpfschlauchausführung (Heat-Shrink) integriert und die Verbindung ist nicht zum Löten vorgesehen.

Technische Daten (Zusammenfassung):

• Querschnitt (empfohlen): 0,5–1,0 mm² (technischer Bereich teilweise bis 1,5 mm² als Maximum angegeben)
• Steckmaß (B x H): 4,8 x 0,8 mm
• Steckertyp: Flachsteckhülse (Spade-Connector weiblich), isoliert, 1-polig
• Geeignet für Systeme: 4,8 mm; ggf. andere Flachstecker-Dimensionen in der technischen Tabelle sind 5,8 mm und 6,3 mm für entsprechende Varianten derselben Familie
• Verbindungstyp: Crimp; nicht gelötet
• Isoliert: Ja

Praktische Hinweise zur Montage: Für eine korrekte elektrische und mechanische Verbindung muss der Leiterquerschnitt zum empfohlenen Bereich der Hülse passen (0,5–1,0 mm²). Das Crimpen sollte mit einem geeigneten Crimpwerkzeug für isolierte Anschlüsse durchgeführt werden, um eine ordnungsgemäße Verformung der Metallhülse und den Erhalt der Isolationsintegrität zu gewährleisten. Übermäßiges Quetschen ist zu vermeiden, da die Kunststoffisolierung beschädigt werden kann und die Kontaktfläche des Metalls geschwächt werden kann.

Kompatibilität und Ersatzteilinformation: Design und Abmessungen des Produkts machen es geeignet als Ersatzteil in Installationsumgebungen, in denen AMP/Tyco ST-Standards verwendet werden. MPN 158.82.19 und GTIN 4026736010669 können zur Identifikation der genauen Variante bei Bestellung oder der Suche nach Dokumentation verwendet werden.

Qualitäts- und Sicherheitsüberlegungen: Verwenden Sie stets Terminals und Steckverbinder, die für die jeweilige Strom- und Temperaturbelastung ausgelegt sind. Obwohl dieses Steckgehäuse isoliert ist, sollte es nicht in ungeschützten Umgebungen mit dauerhafter Feuchteexposition ohne zusätzliche Abdichtung eingesetzt werden. Für Anwendungen in rauer Umgebung sind eine geeignete Zugentlastung des Kabels und gegebenenfalls zusätzliche Abdichtungen empfehlenswert.
