Flachsteckhülse 0.5-1.0 2.8Mm Jmppackung 5St Alternative: 1580839/774

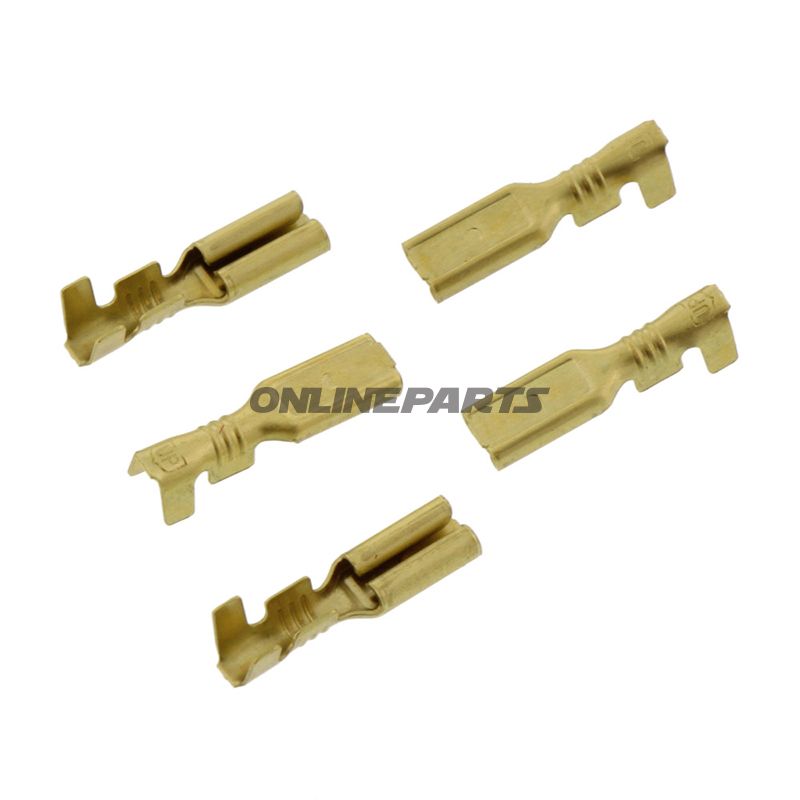

Flache Steckverbindung (weiblich) 2,8 mm für Kabelquerschnitte 0,5–1,0 mm² — JMP

Diese unisolierte flache Steckverbindung von JMP (MPN: 158.02.29, GTIN: 4043981274417) ist eine einpolige weibliche Verbindung, konzipiert für feste oder isolierte Leiter mit einem Querschnitt zwischen 0,5 und 1,0 mm². Die flache Kontaktfläche des Stecks misst 2,8 mm in der Breite und ca. 0,8 mm in der Dicke, was dem Standard-2,8-mm-Flachstecksystem entspricht, das in Motorrad- und Fahrzeuginstallationen verwendet wird.

Funktion

• Schafft eine mechanische und elektrische Verbindung zu entsprechendem 2,8-mm‑male Flachstecker (Spange/Steckkontakt).
• Typischerweise verwendet für Niedrig- bis Mittelstromverbindungen in Kabel- und Leitungssystemen, z. B. Sensoren, Beleuchtung, Schalter und Relaisanschlüsse an Motorrädern.
• Unisolierte Ausführung ermöglicht direkte Metallverschraubung und erfordert Nachbehandlung (z. B. Schrumpfschlauch oder Isolierhülse), falls elektrische Isolation gewünscht wird.

Materialien und Herstellung

• Kontaktmaterial: Metall (typisch verzinntes Kupferlegierung oder Ähnliches) für gute Leitfähigkeit und Korrosionsbeständigkeit. Zinnbeschichtung sorgt für bessere Schweißbarkeit und Verringerung von Oxidation an Kontaktflächen.
• Unisolierte Bauform ohne Kunststoffhülse oder Schrumpfschlauch; Metallhülle ausgeführt zum Schrumpfen um den Leiter zur mechanischen Verankerung.
• Für manuelles oder maschinelles Schrumpfen ausgelegt; geeignetes Schrumpfwerkzeug wird für optimale elektrische und mechanische Verbindung empfohlen.

Technische Eigenschaften

• Typ: Weiblich-Flachstecker (Spade-Anschlussklemme).
• Breite/Dicke des Kontakts: 2,8 x 0,8 mm.
• Geeignetes Leiterquerschnitt: 0,5–1,0 mm².
• Polzahl: 1.
• Unisoliert; keine werkseitig verschweißte oder isolierte Ummantelung enthalten.

Kompatibilität und Anwendungshinweise

• Passt zusammen mit standardmäßigen 2,8-mm männlichen Flachsteckern/Anschlussstiften. Prüfen Sie die Abmessungen vorhandener Stecker, um korrekte Eingriffstiefe und Festhaltung sicherzustellen.
• Bei Verwendung in Außen- oder Vibrationsumgebungen sind zusätzliche mechanische Sicherung und Isolierung zu empfehlen (z. B. Schrumpfschläuche mit Kleber oder passende Kabelschuhe/Hülsen), um Korrosion und lockeren Verbindungen vorzubeugen.
• Verwenden Sie geeignete Schrumpfwerkzeuge, um eine gleichmäßige Schrumpfung und niedrigen elektrischen Widerstand zu erzielen; vermeiden Sie das einfache Zusammendrücken mit normalen Zangen, da dies Leiter beschädigen und die Kontaktqualität beeinträchtigen kann.

Praktische Hinweise

• Das Produkt wird unisoliert und ohne zusätzliche Wärmeschutzmaterialien geliefert; falls eine Isolierung erforderlich ist, ist diese nach dem Schrumpfen hinzuzufügen.
• GTIN (4043981274417) und Herstellerangabe JMP ermöglichen die Zuordnung des Artikels zu passenden Alternativen und Ersatzteillisten.
• MPN 158.02.29 kann bei Bestellung und Wareneingangskontrolle verwendet werden, um die korrekte Variante sicherzustellen.

Zusammenfassend ist diese 2,8-mm-unisolierte Flachstecker-Weiblich-Variante von JMP eine einfache, mechanische Kontaktlösung für Einzelleiter im Bereich von 0,5–1,0 mm². Sie eignet sich für Reparatur- und Installationsarbeiten, bei denen Platz und Standard-Flachstecker verwendet werden, und eine nachfolgende Isolierung oder mechanische Sicherung nach Bedarf erfolgen kann.
