Flachsteckhülse 0.5-1.0 1.6 Mminhalt 50 Stück

Flache Steckverbinder (weiblich) 0,5–1,0 mm², für 1,6 mm Steckkontakte – Crimpkontakt zu AMP/Tyco MT II

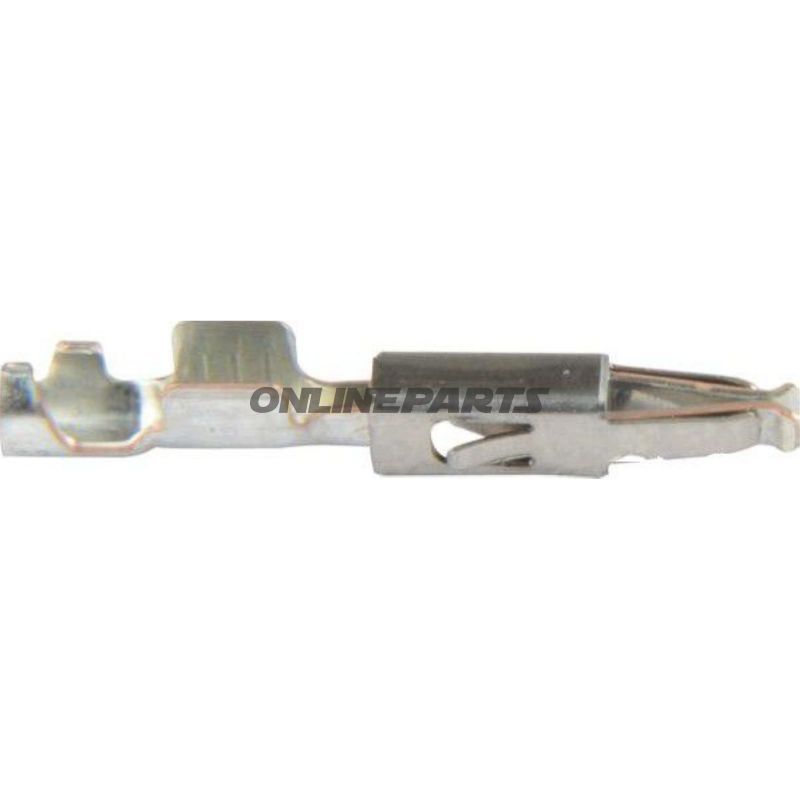

Produktübersicht: Dieser flache Steckverbinder (weiblich) ist ein einpoliger Crimpkontakt, konzipiert für Leiterquerschnitte von 0,5 bis 1,0 mm² und passt zu 1,6 mm Schächten/Weibchen in das AMP/Tyco MT II-System. Er wird für elektrische Verbindungen verwendet, bei denen wenig Platz vorhanden ist und eine mechanisch stabile sowie elektrisch zuverlässige Verbindung ohne Löten erforderlich ist.

• MPN: 158.47.39
• GTIN: 4026736016241
• Typ: Steckverbinder mit flachem Kontakt / Spade connector (weiblich)

Funktion und Anwendung

Der Steckverbinder fungiert als der weibliche Teil in einem flachen Steckpaar, in das ein plattförmiger männlicher Kontaktstift (1,6 x 0,8 mm) eingeführt wird, um eine elektrische Verbindung herzustellen. Die Verbindung erfolgt durch Crimpen um dasleiterseitige Isolationsteil (hier ohne integrierte Isolierung). Das Produkt ist für eine schnelle Montage vor Ort oder im Werk vorgesehen, insbesondere in engen Räumen wie Armaturenbrett, Steckmodulen und Kabelbäumen an Motorrädern und anderen Fahrzeugen.

Materialien und Konstruktion

Das Kontaktmaterial ist eine Metalllegierung geeignet für Crimpen und elektrische Leitfähigkeit; die Oberflächenbeschichtung und der spezifische Materialtyp können je nach Hersteller variieren. Die Konstruktion ist ohne Isolationshülle und ohne Wärmekrimpf, was bedeutet, dass mechanische Festigkeit und Korrosionsschutz in Anwendungen mit Umweltbedingungen (Feuchtigkeit, Salz, Vibration) berücksichtigt werden sollten. Da der Steckverbinder nicht gelötet oder isoliert ist, ist eine korrekte Crimp-Technik entscheidend für eine geringe Übergangs-Widerstand und langlebige Verbindung.

Technische Spezifikationen

• Eignung für Leiterquerschnitte: 0,5–1,0 mm²
• Passt zu Flachsteckern/Weibchen: 1,6 x 0,8 mm (1,6 mm System)
• Steckertyp: Flacher Steckverbinder / Spade connector (weiblich)
• Polzahl: 1
• Schweißen/Löten: Nein
• Isolierung: Nein (nicht isoliert)
• Deckel/Wärmekrimpf: Nein

Kompatibilität und Anwendungstipps

Der Kontakt ist kompatibel mit AMP/Tyco MT II Flachsteckersystemen und anderen 1,6 mm-Stiften mit entsprechenden Abmessungen. Bei der Montage wird empfohlen:

• Verwendung der richtigen Crimpzange für feste, gleichmäßige Deformationen – visuelle und mechanische Kontrolle nach dem Crimpen.
• Abwägung des Bedarfs zusätzlicher Korrosionsschutzmaßnahmen in aggressiven Umgebungen (z. B. Konservierungsspray oder zusätzliche Isolierschichten), da der Kontakt un isoliert ist.
• Sicherung gegen Vibrationen mit Kabelbindern oder Befestigungspunkten, um wiederholte Belastung auf die Crimpverbindung zu vermeiden.

Hinweise

Das Produkt wird in Kartoneinheiten geliefert, wie vom Lieferanten angegeben. GTIN 4026736016241 und MPN 158.47.39 können zur Suche nach kompatiblen Teilen oder Dokumentationen verwendet werden. Da es sich um einen unisolierten Crimpkontakt handelt, sollten Montagetechnik und Umweltbedingungen bei der Installationsplanung berücksichtigt werden.
