Flachsteckhülse 0.5-1.0 1.6 Mminhalt 50 Stück 1.6X0.8

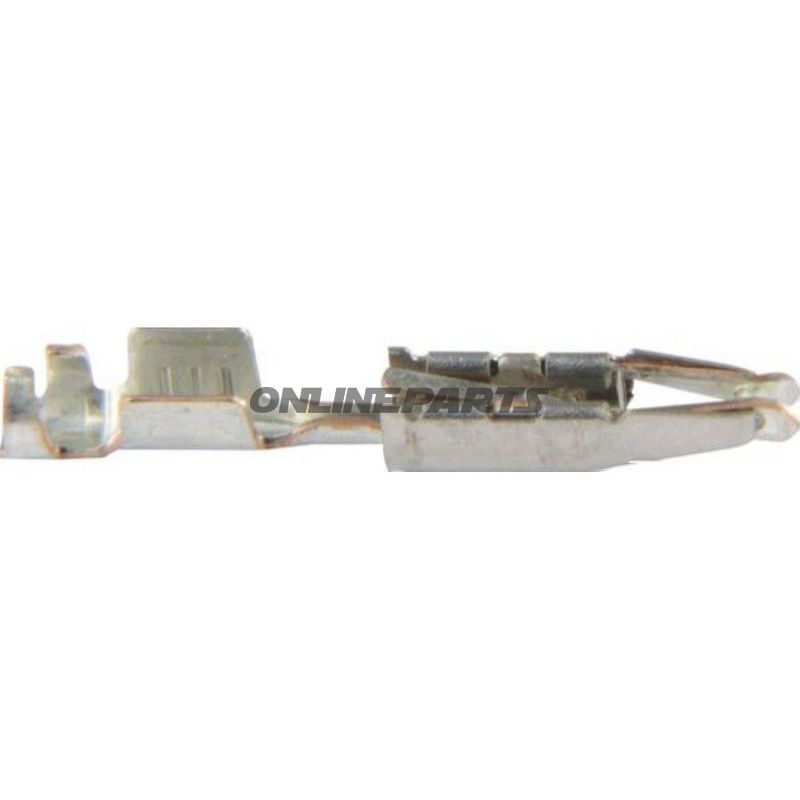

Flaches Steckverbinder (weiblich) 1,6 x 0,8 mm für Leiter 0,5–1,0 mm² — Schrumpfkontakt

Diese flache Steckverbindung ist als einpoliger Weibchen-Kontakt (Spade Connector Female) für elektrische Verbindungen an Motorrädern und anderen Fahrzeugen konzipiert, bei denen wenig Platz vorhanden ist und AMP/Tyco MT-Standards verwendet werden. Das Produkt wird unter der Artikelnummer (MPN) 158.47.21 geliefert und kann mit der GTIN 4026736016227 identifiziert werden.

Funktion

• Schafft eine trennbare, mechanische und elektrische Verbindung zwischen einem Draht und einer entsprechenden flachen Stift- oder Buchsenverbindung.
• Verwendet bei einpoligen Verbindungen, bei denen flache Steckmaße von 1,6 x 0,8 mm erforderlich sind.
• Nicht isoliert und ohne Lötverbindung — die elektrische Verbindung des Kontakts wird durch Schrumpfen um den Leiter hergestellt.

Material und Bau

• Der Kontaktauslauf ist als metallische Schrumpfhülle ausgeführt, die für das mechanische Schrumpfen am unisolierten Ende des Leiters vorgesehen ist. Die genaue Legierung des Materials wird in den Produktdaten nicht explizit angegeben, aber die Konstruktion entspricht typischen Schrumpfkontakten mit Fokus auf gute elektrische Leitfähigkeit und mechanische Haltbarkeit.
• Die Abmessungen des Steckers (Breite x Höhe) betragen 1,6 x 0,8 mm, was mit standardisierten AMP/Tyco MT flachen Stiften kompatibel ist.
• Das Produkt ist nicht mit Isolierung oder Schrumpfschlauch versehen; falls Isolierung oder Umweltschutz erforderlich ist, sollten zusätzliches Heißschrumpf- oder Isolationsmaßnahmen bei der Montage verwendet werden.

Technische Eigenschaften

• Querschnitt der Leiter: 0,5–1,0 mm²
• Anzahl der Pole: 1
• Passt zu flachen Stiften von 1,6 mm (AMP Tyco MT)
• Keine Lötung erforderlich — für Schrumpfung ausgelegt
• Nicht isoliert, keine Heißschrumpf-Verarbeitung geliefert

Anwendung und Kompatibilität

• Geeignet für Reparaturen und Wartung bestehender Leitungsnetze, in denen AMP/Tyco MT-flache Steckverbinder verwendet werden.
• Zuverlässig in Anwendungen mit begrenztem Platz, z. B. elektrische Verbindungen hinter Instrumenten, Steckerleisten und Sicherungskästen an Motorrädern.
• Passt zusammen mit Standard-Flachsteckern und -Buchsen mit Maßen 1,6 x 0,8 mm — prüfen Sie die Passform in Ihrer Anwendung vor der Montage.

Montage und praktische Hinweise

• Schrumpfvorrichtung wird für eine korrekte mechanische und elektrische Verbindung empfohlen; vermeiden Sie informelles Zuschneiden oder Zangen-Schrumpfen ohne geeignetes Profil.
• Da der Kontakt nicht isoliert ist, sollten Sie bei Einsatz in feuchten oder vibrierenden Umgebungen eine nachträgliche Isolierung in Erwägung ziehen.
• Überprüfen Sie Drahtdimension und -material (0,5–1,0 mm²) vor der Montage, um eine korrekte Schrumpfprofilierung und Kontaktwiderstand sicherzustellen.

Verpackung und Identifikation

• Produktdaten geben eine Kartoneinheit bei Lieferung an — beachten Sie, dass Informationen über die Stückzahl pro Karton Großhandelsinformationen sein können und möglicherweise nicht die Verkaufseinheit widerspiegeln. Bestellen Sie ggf. die Stückzahl vor.
• Identifizieren Sie das Produkt mit der MPN 158.47.21 oder der GTIN 4026736016227 bei Suche oder Bestellung.

Die Informationen basieren auf technischen Daten: Typ Spade Connector Female, geeignet für 1,6 mm Tyco/AMP, Querschnitt 0,5–1,0 mm², nicht isoliert, nicht gelötet, ohne Heißschrumpfschlauch, 1-polig. Falls Sie Dokumentation zur Materialzusammensetzung oder Zertifizierungen für spezifische Fahrzeugstandards benötigen, empfehlen wir, das technische Datenblatt des Herstellers anzufordern.
