Flachsteckgehäuse 2-Pol Jmp Packung 25 Stück Alternative: 1580349

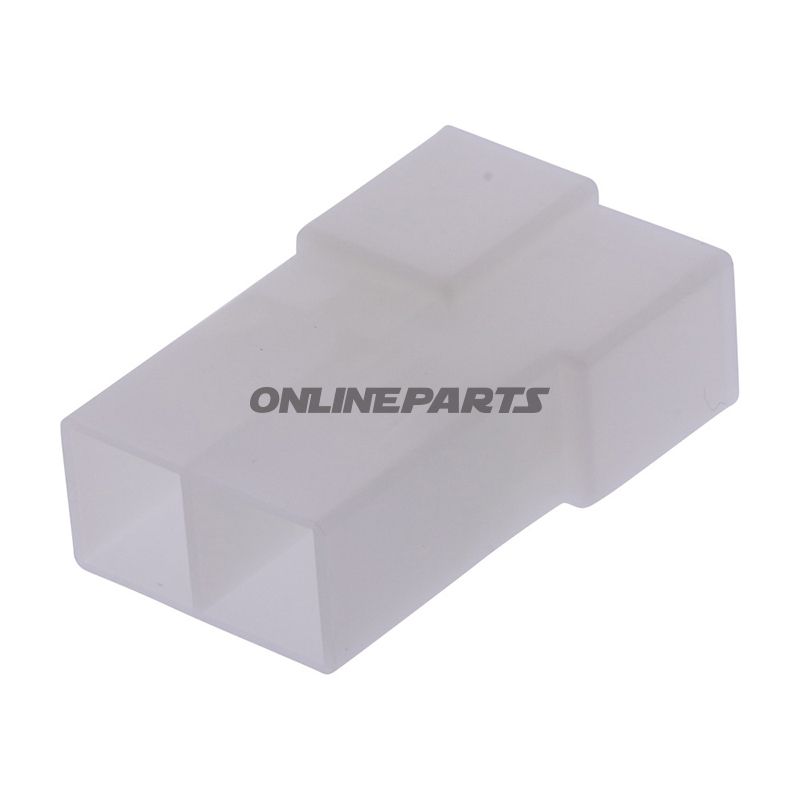

Flaches 2-poliges Steckergehäuse (JMP) für Flachstecker 6,3 mm – isoliertes Kontaktgehäuse

Produkt: Flaches Steckergehäuse 2-polig von JMP (MPN 158.08.45, GTIN 4043981349894). Dieses Steckergehäuse ist für den Einsatz mit standardmäßigen 6,3 mm Flachsteckern vorgesehen und wird in JMP-Komponentenqualität geliefert.

Funktion und Einsatz

• Die Hauptfunktion des Gehäuses besteht darin, zwei Flachstecker in einer T-förmigen Polanordnung zu halten und zu isolieren, sodass elektrische Verbindungen sicher hergestellt und getrennt werden können.
• Typischer Einsatz in Verkabelungen von Motorrädern, kleinen Fahrzeugen und elektrischen Geräten, bei denen Platz und einfache Montage entscheidend sind.
• Ausgelegt zum Empfang von Hüllen-/Weibchen-Kontakten (Connector housing female) für 6,3 mm Flachstecker – nicht zum Löten von Leitern direkt im Gehäuse.

Materialauswahl und Eigenschaften

• Material: Das Gehäuse besteht aus isolierendem Kunststoffmaterial, ausgewählt für elektrische Widerstandsfähigkeit und dimensionsstabile Eigenschaften bei niedrigen bis moderaten Temperaturen (typisch in Fahrzeugumgebungen). Das Material ist nicht als hitzebeständiger Schrumpfschlauch-Typ angegeben.
• Isolierung: Das Gehäuse ist isoliert, was das Risiko von Kurzschlüssen zwischen den Polen reduziert und mechanischen Schutz der Anschlussstelle bietet.
• Farbe: Weiß, wodurch die visuelle Identifikation von Polarität und Montage in Nahkabeln und engen Räumen erleichtert wird.
• Montage: Geeignet für das Einsetzen von 6,3 mm Flachsteckern; da das Gehäuse nicht zum Löten vorgesehen ist, müssen geeignete Crimp-Weibchen-Wertekontakte verwendet werden, um eine korrekte elektrische und mechanische Verbindung zu gewährleisten.

Technische Daten (Schlüsselmerkmale)

• Kontaktbreite: 6,3 mm (geeignet für 6,3 mm)
• Anzahl Pole: 2, mit T-förmiger Anordnung
• Typ: Connector housing, female
• Lötverbindungen: Nein — vorgesehen für Crimp-/Weibchenkontakte
• Isoliert: Ja
• Hitze: Schrumpfschläuche: Nein

Kompatibilität und Montagehinweise

• Gehäuse passt zu Standard-6,3-mm-Flachsteckern/Weibchen-Terminals. Prüfen Sie die Abmessungen des Terminals und das Verriegelungsprofil, um eine korrekte Passform bei Nachrüstung oder Austausch vorhandener Kontakte sicherzustellen.
• Da das Gehäuse zwei Pole in einer T-förmigen Anordnung hat, muss die Kabelführung so geplant werden, dass Belastung und Polverteilung den Systemanforderungen entsprechen.
• Verwenden Sie geeignetes Crimp-Werkzeug für die Weibchen-Terminals, um eine langlebige mechanische und elektrische Verbindung zu erzielen; überprüfen Sie anschließend den Kontaktwiderstand bei kritischen Anwendungen.

Herstellerinformationen

Dieses Steckergehäuse wird von JMP hergestellt und intern mit MPN 158.08.45 identifiziert. GTIN 4043981349894 kann zur eindeutigen Identifikation in der Teileverwaltung und dem Bestellsystem verwendet werden.

Hinweise

• Das Produkt wird als loses Steckergehäuse ohne Kontakte oder Schrumpfmuffen geliefert; stellen Sie sicher, dass Sie die passenden Weibchenkontakte und Werkzeuge für die Montage bereithalten.
• Prüfen Sie stets die elektrischen Anforderungen (Strom, Spannung) in der konkreten Installationsumgebung, um sicherzustellen, dass Kontakt und Gehäuse die erforderlichen Spezifikationen erfüllen.
