Flachstecker Verteiler 6.3 Mm Jmppackung 5St Alternative: 1580829/807

Flachsteckverteiler 6,3 mm (ungeschützt) für piggyback/multistück

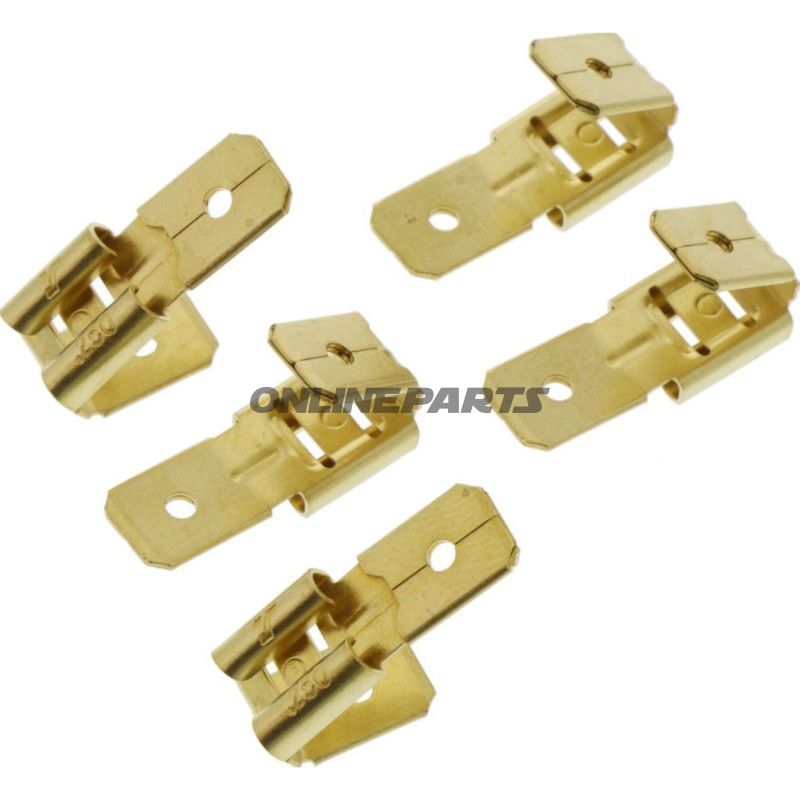

Dieser Flachsteckverteiler von JMP (GTIN: 4043981278408, MPN: 158.06.43) ist ein unisolierter Piggyback/Mehrfachsteckverbinder, der für 6,3 mm Flachsteckverbindungen (6,3 × 0,8 mm) vorgesehen ist. Das Produkt ermöglicht das Verteilen oder Parallelschalten eines bestehenden Flachsteckverbinders, ohne Löten, und eignet sich für Anwendungen in Kraftfahrzeugen und Motorrädern, wo Platzmangel herrscht und eine einfache mechanische Kontaktierung gewünscht wird.

Funktion

• Verteilt einen einzelnen 6,3 mm Flachstecker auf mehrere Anschlüsse mittels Piggyback-Konstruktion, sodass eine Originalverbindung gleichzeitig mit zusätzlichen Ausgängen erhalten bleibt.
• Unisoliertes Design bedeutet direkten Metall-zu-Metall-Kontakt; bei Installationen passenden Schutz/Isolierung oder Schrumpfschlauch verwenden, um das Risiko eines Kurzschlusses zu eliminieren.
• Kein Löten erforderlich — der Flachstecker wird in das Gehäuse eingeführt und mechanisch durch die Kontaktfeder gehalten.

Materialien und Eigenschaften

• Kontaktmaterial: Nickelte/vergoldete Flachstecker (typisch Zinn- oder Kupferlegierung mit Oberflächenbehandlung), um gute elektrische Leitfähigkeit und Korrosionsbeständigkeit bei normalem Gebrauch sicherzustellen.
• Un isoliertes Gehäuse: Platzsparend und flach, erfordert jedoch Sorgfalt bei der Montage, um unbeabsichtigte elektrische Verbindungen zu vermeiden.
• Robuste mechanische Bauweise: Auslegung für wiederholtes An- und Abkoppeln ohne nennenswerte Verformung des Steckers.

Technische Details

• Passt zu: 6,3 mm Flachsteckverbindung (6,3 × 0,8 mm)
• Anzahl der Pole: 3-polige Ausführung, geeignet, drei separate Schaltkreise zu verteilen oder zusätzliche Ausgänge von einer dreipoligen Quelle zu schaffen.
• Lötung: Nicht für Löten vorgesehen; Anschluss erfolgt über Flachsteckeingabe.
• Isolierung: Unisoliert — keine integrierte Schrumpf- oder Kunststoffisolierung.

Anwendung und Kompatibilität

• Geeignet für Motorrad-Installationen, Autozubehör und elektrische Reparaturarbeiten, bei denen eine bestehende Flachsteckverbindung geteilt werden soll.
• Wird häufig in Zünd-, Licht- und Signalanwendungen sowie für Zusatzgeräte verwendet, wo schnelles An- und Abkoppeln erforderlich ist.
• Vor Montage physikalische Abmessungen und die Dicke des bestehenden Flachsteckers (6,3 × 0,8 mm) prüfen, um korrekte Passform und Kontaktdruck sicherzustellen.

Sicherheit und Montageempfehlungen

• Da das Produkt unisoliert ist, sollten nach der Installation sichtbare Leitungen mit geeigneter Isolierung (z. B. Schrumpfschlauch oder Klebeband) gesichert werden, um Kurzschlüsse gegen Metallteile zu vermeiden.
• Für korrekten Kontaktdruck sorgen und eine Überlastung des Steckquerschnitts vermeiden; bei höheren Strömen eine kontrollierte Kühlung und den Einsatz von Komponenten gemäß dem aktuellen Stromwert empfehlen.
• Nach der Installation Kontinuität und mechanische Befestigung prüfen, um fehlerhafte Feuchtigkeit- oder Vibrationsschäden zu verhindern.

Das Produkt wird von JMP geliefert und ist mit der Produktnummer 158.06.43 (MPN) identifiziert. Die GTIN-Nummer 4043981278408 kann für eindeutige Identifikation beim Einkauf oder bei der Ersatzteilrecherche verwendet werden.
