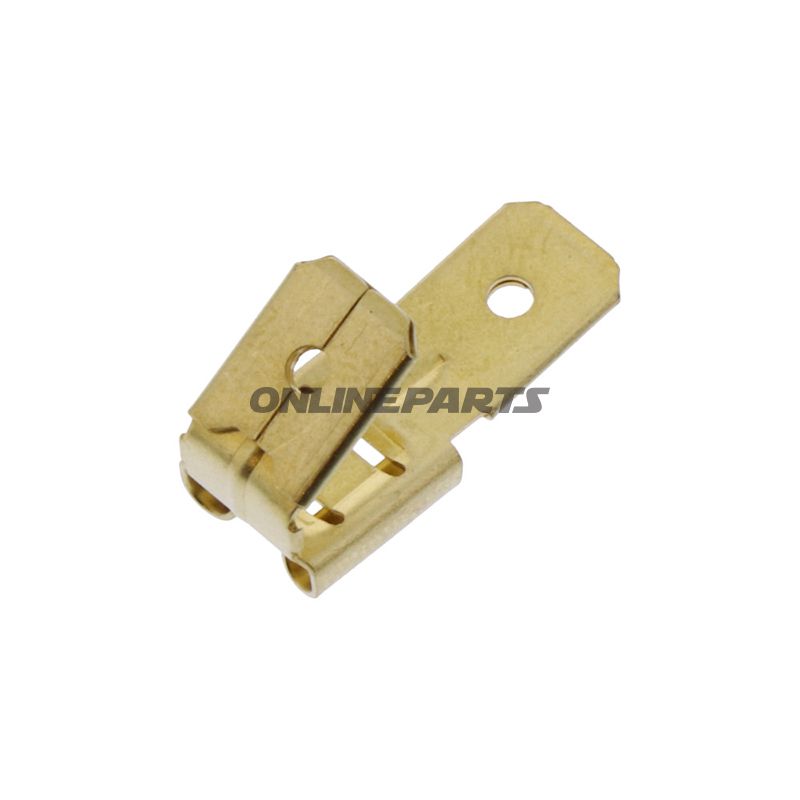

Abzweigverbinder JMP MPN 158.08.29 Unisolierter Flachstecker 6,3 x 0,8 mm. Für Abzweigungen und Leitungsverbinder im Kabelbaum.
Flachsteckerverteiler 6,3 mm (ungeschützt) zur Verzweigung von 6,3 mm Flachstecker
Produkt: Flachsteckerverteiler 6,3 mm von JMP (MPN: 158.08.29, GTIN: 4043981349757). Dieser ungeschützte Verteiler ist dafür ausgelegt, Standard-6,3 x 0,8 mm Flachstecker in Fahrzeug- und Maschineninstallationen zu verzweigen oder zu verbinden.
Funktion und Anwendung
Der Verteiler dient als mechanische und elektrische Verbindung, die es ermöglicht, eine eingehende 6,3 mm Flachsteckerverbindung auf mehrere Ausgänge zu verteilen (Konfiguration: 3-poliges Piggyback/Multi-Way). Er wird typischerweise verwendet, wenn zusätzliche Komponenten an einen bestehenden Stromkreis ohne Löten angeschlossen werden sollen, z. B. zusätzliche Sensorverbindungen, Scheinwerferleitungen oder Zubehör in Motorrad- und Fahrzeuginstallationen.
Material und Bauweise
- Kontaktmaterial: Metall (Krona/Kontaktstahl) gestanzt, um gute mechanische Passform und elektrische Leitfähigkeit sicherzustellen. Die Kontakte sind unisoliert, was direkten Kontakt Metall-zu-Metall bedeutet und eine korrekte Handhabung sowie ggf. Nachisolierung in der Installation erfordert.
- Isolierung und Gehäuse: Das Produkt wird ohne isolierende Abdeckungen und ohne Schrumpfschläuche geliefert. Es eignet sich daher dort, wo Platz und Wärmeableitung eine direkte Verbindung erfordern, verlangt jedoch nach anschließender Schutzmaßnahmen gegen Kurzschlüsse und Korrosion in der Kundeninstallation.
- Oberflächenbehandlung: Typisch Zinn- oder Nickelbeschichtung der Kontakte, um Korrosion zu reduzieren und eine gleichmäßige Kontaktwiderstand über die Zeit zu gewährleisten.
Technische Eigenschaften
Typ: Piggyback / Multi-Way-Steckverbinder (3-polig)
Geeignet für: 6,3 x 0,8 mm Flachstecker
Löten: Nicht erforderlich / nicht zum Löten vorgesehen
Isolierung: Keine (ungeschützt)
Hitzeschrumpfung: Nicht enthalten
Praktische Überlegungen bei der Montage
- Da der Verteiler unisoliert ist, sollte nach der Montage ein geeigneter Schutz gegen Kurzschluss und Feuchtigkeit gewährleistet werden (z. B. mit Schrumpfschlauch oder Isolierband nach Bedarf).
- Prüfen Sie, ob der Kabelquerschnitt und die mechanische Passform des Flachsteckers mit dem 6,3 x 0,8 mm-Standard übereinstimmen, um schlechten Kontakt oder lose Verbindungen zu vermeiden.
- Verwenden Sie Standardwerkzeug zur Montage des Flachsteckers; übermäßiges Drücken oder unsachgemäße Einführung kann den Kontaktarm beschädigen und die elektrische Verbindung beeinträchtigen.
Kompatibilität und Anwendungsbereiche
Geeignet für Standard-6,3 mm Flachstecker in Auto- und Motorrad-Elektrik, Werkstattinstallationen und industriellen Niederspannungsverteilungen, wo eine einfache mechanische Verzweigung gewünscht wird. JMP als Hersteller und MPN 158.08.29 erleichtern die Identifizierung bei Ersatzteilarbeiten oder beim Aufbau eines Verkabelungsnetzes.
Identifikation und Referenz
Hersteller: JMP. Artikelnummer (MPN): 158.08.29. GTIN: 4043981349757. Diese Codes helfen bei der Bestandsführung, Beschaffung und der Wahl kompatibler Komponenten für bestehende Installationen.
Hinweis: Das Produkt wird ohne Isoliermaterial geliefert und ist unisoliert; sorgen Sie für eine geeignete Nachbearbeitung bei der Montage, um eine sichere und langlebige elektrische Verbindung zu gewährleisten.
