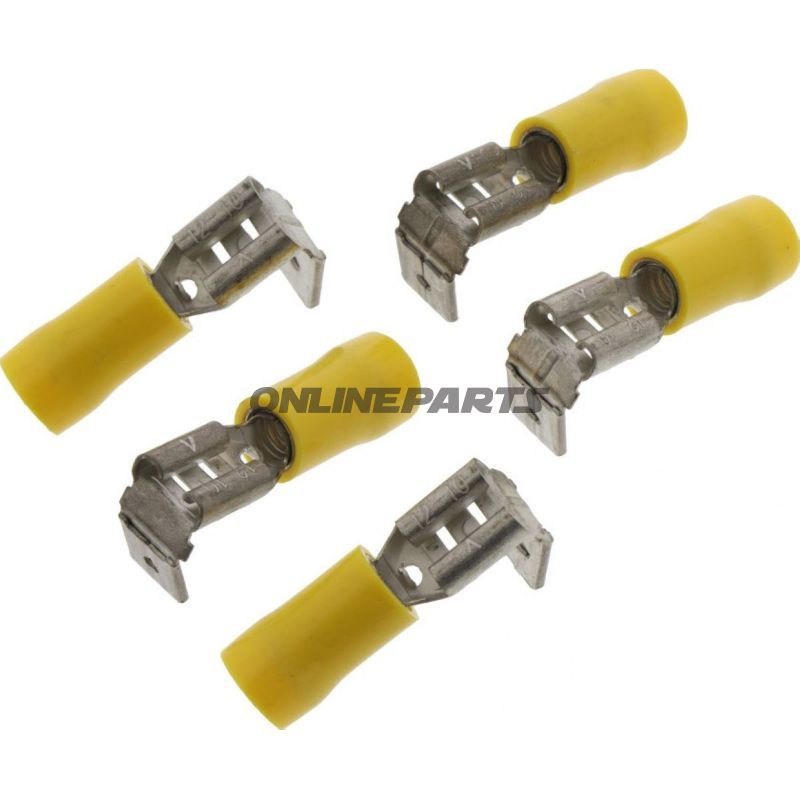

Flachstecker Verteiler 4.0-6.0 Jmppackung 5 Stück

Flatsteckerverteiler (piggyback) 4,0–6,0 mm² für 6,3 mm Flachstecker – JMP (MPN 158.02.89)

Produktübersicht: Dieser Flatsteckerverteiler von JMP (GTIN 4043981274967, MPN 158.02.89) ist eine Piggyback-/Multiway-Kopplung, ausgelegt für 6,3 mm Flachstecker mit Drahtquerschnitten von 4,0 bis 6,0 mm². Er ermöglicht das Abzweigen einer bestehenden Flachstecker-Verbindung ohne Schweißen oder umfangreiche Umleitungen des Kabelbaums.

Funktion:

• Ermöglicht direkte Abzweigung (piggyback) an einer bestehenden 6,3 mm Flachstecker-Verbindung, sodass ein zusätzliches Drahtpaar parallel angeschlossen werden kann.
• Einfache Montage vor Ort: Die Verbindung wird durch Einsetzen des Flachsteckers in das Gehäuse hergestellt, was eine schnelle und reproduzierbare elektrische Kontaktierung ermöglicht.
• Zwei Pol(e) (2-polige) Lösung für die Abzweigung eines Stromkreises ohne zusätzliche Terminalblöcke.

Materialien und Bauweise:

• Kontaktmaterial: Metallgehäuse geeignet für 6,3 mm Flachstecker, ausgelegt für eine Flachsteckerbreite x Dicke von ca. 6,3 x 0,8 mm. Das Material ist so geformt, dass mechanische Verankerung und elektrischer Kontakt bei typischen Motorrad- und Fahrzeuganwendungen gewährleistet sind.
• Isolierung: Die Produktbeschreibung gibt eine isolierte Variante in der Verpackungsinformation an – ausgelegt mit einer gelben Isolierkappe zur visuellen Identifikation des Querschnittsbereichs. Die Isolierung schützt vor Kurzschluss bei eng installierten Schaltungen, ist aber kein hitzebeständiger Schrumpfschlauch.
• Verbindungsmethode: Kein Löten erforderlich; Kontakt erfolgt durch mechanisches Einführen in das Gehäuse, wodurch der Bedarf an Werkzeugen außer geeignetem Crimp-/Einsetzwerkzeug reduziert wird.

Technische Eigenschaften und Anwendungsbereiche:

• Geeignet für Flachsteckergröße: 6,3 mm.
• Empfohlener Drahtquerschnitt: 4,0 mm² bis 6,0 mm².
• 2-polige Lösung für Parallelverbindungen.
• Die angegebene Temperaturbeständigkeit wird in den technischen Daten angegeben; die Tabelle des Produkts weist -75 °C aus (das kann den niedrigsten maximalen Betriebstemperaturwert anzeigen). Für Anforderungen an maximale Betriebstemperatur oder Vibrationsbeständigkeit sollten Sie JMPs technische Dokumentation konsultieren oder spezifische Tests durchführen.
• Kein Löten oder Schrumpf-/Flexibleis erforderlich bzw. enthalten gemäß Spezifikationen; das Produkt ist für mechanische Einsetzung vorgesehen.

Praktische Vorteile für Monteure:

• Schnelle Abzweigung bestehender Stromkreise bei Fehlersuche oder dem Anschluss zusätzlicher Komponenten (z. B. Sensor, Leuchte oder Alarm) ohne umfangreiches Abzweigen des Kabelbaums.
• Gelbe Isolierung erleichtert die Identifikation von Querschnittsbereich und Verbindung während der Montage und beim Prüfen.
• Standardmaße (6,3 mm) sichern Kompatibilität mit weit verbreiteten Flachsteckern in Fahrzeug- und Motorrad-Elektrik.

Kompatibilität und Montage:

• Verwendung mit Standard 6,3 mm Flachstecker-Verbindungen. Prüfen Sie Passform beim ersten Aufbau, insbesondere dort, wo Abdeckungen oder enge Räume eine präzise Geometrie erfordern.
• Verwenden Sie geeignetes Werkzeug zum Einsetzen/Crimpen, und prüfen Sie den elektrischen Kontakt mit einem Multimeter nach der Installation, um einen niedrigen Übergangswiderstand sicherzustellen.
• Wenn die Bedingungen eine hohe Temperatur oder chemische Einwirkung verursachen, sollten alternative Hochtemperatur-Lösungen in Betracht gezogen werden.

Hinweise: Das Produkt wird von JMP unter MPN 158.02.89 geliefert und erscheint mit GTIN 4043981274967. Technische Tabellen geben an, dass es keine Lötverbindungen gibt, dass das Gerät nicht mit Schrumpfflex aufgeführt ist, und dass es sich um eine 2-polige Piggyback-Lösung handelt. Die Verpackungsangabe in der Originaldatenliste nennt mehrere Einheiten pro Packung, doch diese Beschreibung konzentriert sich auf die Eigenschaften und die Anwendung des Produkts pro Komponente.
