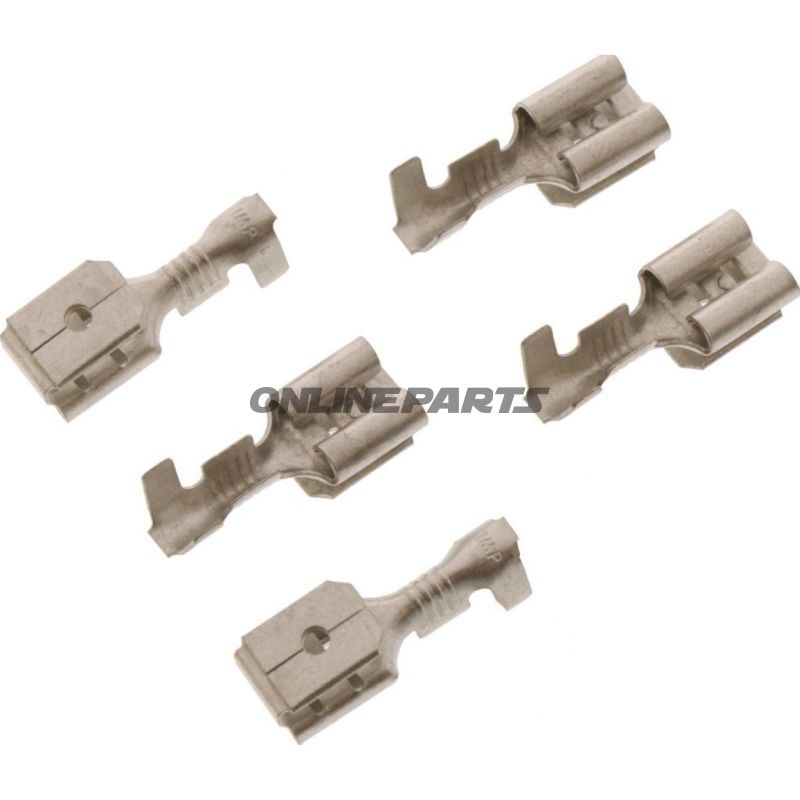

Flachstecker Verteiler 0.75-1.5 Jmppackung 5 Stück

Flachstecker-Abzweigdose 0,75–1,5 mm² (JMP, piggyback/2-polig)

Diese Flachstecker-Abzweigdose von JMP (GTIN: 4043981274646, MPN: 158.02.54) ist ein unisolierter, Piggyback- oder Multi-Way-Konnektor, der für elektrische Verbindungen an Motorrädern und anderen Fahrzeugen vorgesehen ist, bei denen eine zusätzliche Abzweigung gewünscht wird, ohne die vorhandene 6,3 mm Flachstecker-Verbindung zu ändern. Das Produkt wird als Einzelteile in handlichen Einheiten geliefert und ist für Fachkräfte konzipiert, die stabile, mechanisch robuste Abzweigungen im Kabelbaum herstellen müssen.

Funktion

• Ermöglicht das Anschließen einer sekundären Leitung parallel zu einer bestehenden 6,3 mm Flachstecker-Verbindung mittels einer Piggyback-Konstruktion.
• Reduziert den Bedarf für Löten oder komplexe Verbindungsmuffen, indem ein mechanischer Kontaktpunkt für eine zusätzliche Leitung geschaffen wird.
• Geeignet zur Verteilung von Strom oder Signal in Beleuchtungskreisen, Zubehör und anderen Niederspannungsinstallationen an Motorrädern.

Materialwahl und Eigenschaften

• Kontaktmaterial: Verzinnte Kupferlegierung, was die Korrosionsbeständigkeit erhöht und eine zuverlässige elektrische Verbindung unter normalen Betriebsbedingungen sicherstellt.
• Uisoleriertes Design: Keine Kunststoffisolierung auf der Kontaktfläche – praktisch bei beengten Montagebedingungen, aber korrekte Rücksicherung (z. B. Schrumpf-/Röhrchen oder Klebeband) in exponierten Bereichen erforderlich, um Kurzschlüsse zu vermeiden.
• Abmessungen: Angepasst an standardmäßige 6,3 x 0,8 mm Flachstecker; Leiterquerschnitte von 0,75 mm² bis 1,5 mm² unterstützen.
• Anzahl der Pole: 2-polig Piggyback, also eine Originalanschlussstelle plus eine Abzweig-Verbindung.

Technische Details

• Typ: Piggyback / Multi-Way-Konnektor.
• Geeignet für: 6,3 mm Flachstecker.
• Leiterbereich: 0,75–1,5 mm² (passt zu den meisten Standardkabelarten, die in Motorrädern verwendet werden).
• Schweiß-/Lötanforderungen: Es ist kein Löten an der Kontaktstelle erforderlich; die Verbindung erfolgt mechanisch. Falls eine dauerhafte Befestigung gewünscht wird, kann nach Prüfung eine Nachlöt- oder Schrumpfverbindung verwendet werden.
• Isolierung: Uisoliert (kein Heißluft-Schrumpf oder Kunststoffüberzug am Terminal).

Praktische Anwendung und Montage

• Schieben Sie den ursprünglichen 6,3 mm Flachstecker in die primäre Tasche; der Abzweig-Flachstecker wird direkt darüber montiert, um eine Parallellverbindung herzustellen.
• Prüfen Sie die Passform des Kontakts und entfernen Sie ggf. Oxidschicht von Kontaktflächen bei wiederholtem Gebrauch, um eine niedrige Übergangswiderstand sicherzustellen.
• Aufgrund des unisolierten Designs ist ein geeigneter Schutz erforderlich (Krympefill, Leitungsband oder Platzierung in einem geschützten Gehäuse), um versehentliche Berührung oder Kurzschlüsse zu vermeiden.

Kompatibilität

• Standard 6,3 mm Flachstecksysteme und Leiterquerschnitte im Bereich 0,75–1,5 mm². Typischerweise kompatibel mit bestehenden Flachsteck-Verbindungen an Motorrädern, Zubehör und Instrumentierung.

Markeninformationen

Das Produkt stammt von JMP, einem Anbieter von elektrischen Verbindungselementen für die Fahrzeugindustrie. GTIN (4043981274646) und die Artikelnummer des Herstellers (MPN 158.02.54) können zur Identifikation und direkten Bestellung oder bei Ersatzteilanfragen verwendet werden.

Sicherheit und Wartung

• Da das Terminal unisoliert und vernickelt ist, sollte der Kontakt gegen Feuchtigkeit, Streusalz und mechanische Abnutzung geschützt werden, um die elektrische Integrität zu bewahren.
• Regelmäßige Sichtprüfung auf Korrosion und gute mechanische Kontaktk vaardigheden wird bei Wartungsarbeiten empfohlen.
