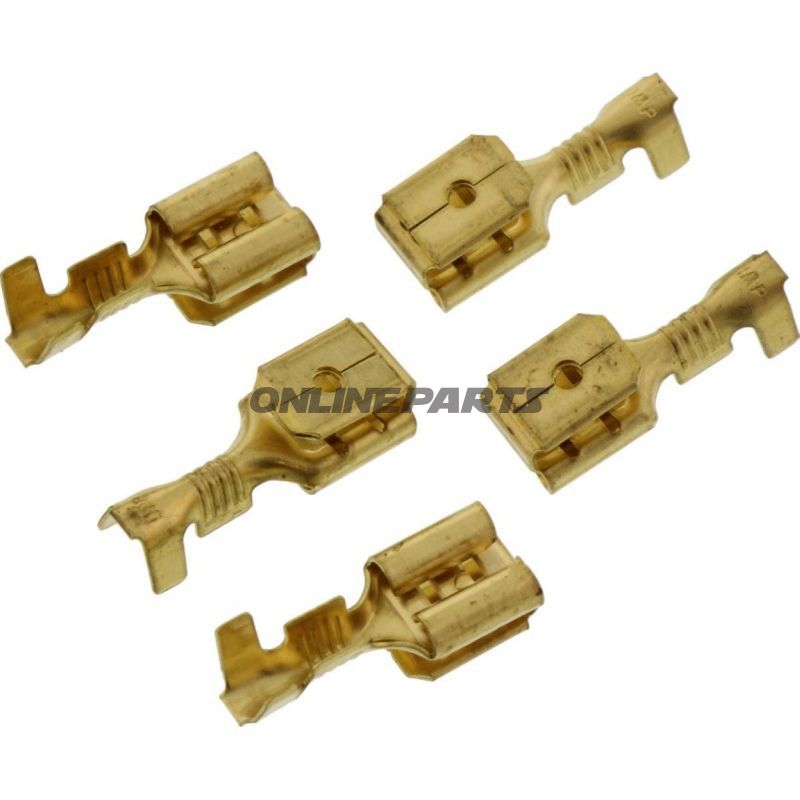

Flachstecker Verteiler 0.75-1.5 Jmppackung 5 Stück

Flachsteckverteilersysteme (piggyback) 0,75–1,5 mm² — JMP (MPN: 158.02.53, GTIN: 4043981274639)

Dieses Produkt ist ein unisoliertes Flachsteckverteilersystem von JMP, vorgesehen für elektrische Anschlüsse an Motorrädern und anderen Fahrzeugen, bei denen eine zusätzliche Verbindung in eine vorhandene 6,3 mm Flachsteckverbindung eingeführt werden muss. Das Produkt wird in einer Packung mit fünf Einheiten geliefert und ist mit der Herstellernummer (MPN) 158.02.53 und GTIN 4043981274639 gekennzeichnet.

Funktion

• Zweck: Ermöglicht das Anschließen eines zusätzlichen Kabels durch Kombination eines Standard-6,3-mm-Flachstecksteckers mit einem Abzweigkontakt (piggyback), sodass zwei Schaltungen am gleichen Steckpunkt geteilt werden können.
• Anwendung: Typischerweise zu Zünd-, Signal- oder Stromkreisen an Motorrädern verwendet, bei Reparaturen, temporären Anpassungen oder wenn der Platz begrenzt ist und eine zusätzliche Steckverbindung gewünscht wird, ohne die Originalinstallation zu ändern.

Material und Konstruktionseigenschaften

• Unisolierte Ausführung: Der Kontakt ist ohne Isolierhülle, was ein geringes Profil und gute elektrische Kontakte ermöglicht, aber eine korrekte mechanische Fixierung und Isolation in der Installationsphase (z. B. mit Schrumpfschlauch oder Klebeband) erfordert, um Kurzschluss und Korrosion zu vermeiden.
• Leitungsquerschnitt: Ausgelegt für Leiterquerschnitte zwischen 0,75 und 1,5 mm².
• Abmessungen: Die Mutter/Platte ist für 6,3 mm Flachstecker ausgelegt; die Kontaktplatte hat eine Dicke von ca. 0,8 mm und eine Breite von 6,3 mm, entsprechend der Standard-Flachsteckergröße.
• Oberfläche und Haltbarkeit: Materialwahl üblicherweise Kupferlegierung oder ein entsprechendes leitendes Metall, ggf. mit Oberflächenbehandlung gegen Oxidation. Unisoliertes Metall erfordert zusätzlichen Schutz in exponierten Umgebungen (Feuchtigkeit, Salz, Vibration).

Technische Details

• Typ: Piggyback / Multikonnektor (2-polige Funktionalität)
• Passt zu: 6,3 mm Flachstecker
• Querschnittsbereich: 0,75–1,5 mm²
• Löten: Nicht zum Löten vorgesehen
• Isoliert: Nein (unisoliert)
• Wärmeabdeckung: Nicht enthalten

Praktische Überlegungen zur Montage

• Da die Komponente unisoliert ist, muss der Montageort nachbearbeitet werden, um elektrische Isolation und mechanische Verankerung sicherzustellen — insbesondere an Motorrädern, wo Vibration und Feuchtigkeit Faktoren sind.
• Stellen Sie sicher, dass der Leiterquerschnitt (0,75–1,5 mm²) zu Ihrem Leiterquerschnitt passt; eine schlechte Passform kann zu Wärmeentwicklung oder Lockerung bei Vibration führen.
• Da die Verbindung nicht zum Löten vorgesehen ist, wird sie durch mechanische Verklemmung oder Spannung des Steckkontakts montiert; ggf. Schrumpfschlauch oder Isolierband nach dem Zusammenbau verwenden.

Kompatibilität und Anwendungsbereiche

Das Produkt eignet sich für standardmäßige 6,3 mm Flachstecksysteme, die häufig in Motorrad-Elektrik, Kleingeräten und Automobilanwendungen verwendet werden. Das Flachsteckverteilungssystem von JMP (MPN 158.02.53) ist praktisch, wenn ein vorhandener Kontakt geteilt werden soll, ohne die physische Größe des Steckers zu ändern.

Marke: JMP — das Produkt ist von JMP identifiziert und gekennzeichnet, was zusammen mit MPN und GTIN für eindeutige Identifikation bei Bestellung oder Ersatzteilverwaltung angegeben ist.
