Flachstecker Verteiler 0.5-1.0 Jmppackung 5 Stück

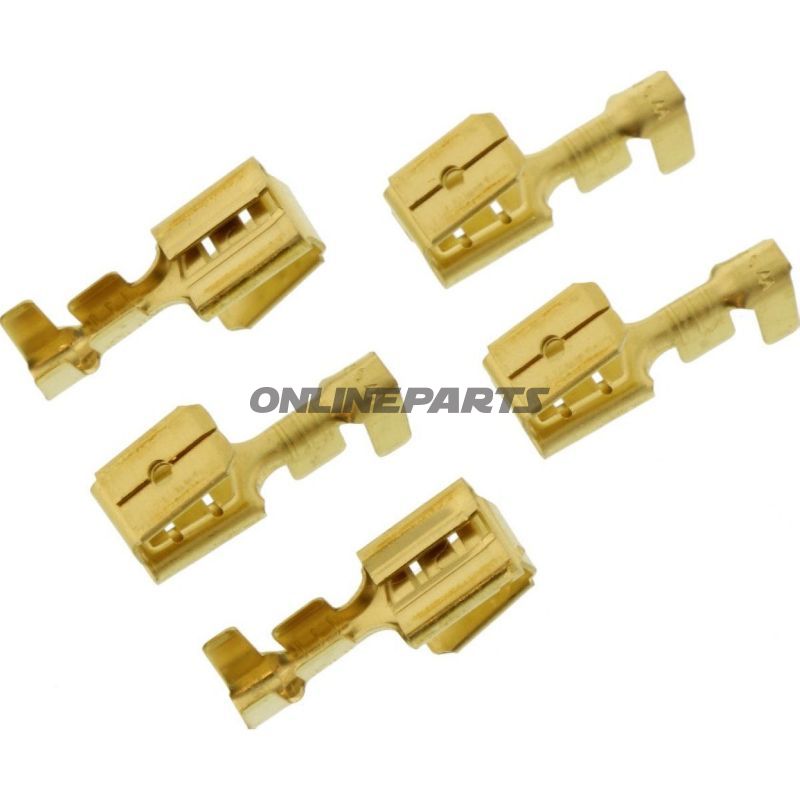

Flachsteckersplitter/Verteiler (Piggyback) für 6,3 mm Flachstecker — JMP

Produktübersicht: JMP Flachsteckersplitter mit äußerem Abzweigdeckel und unisolierter Ausführung, geeignet für Leiterquerschnitte von 0,5–1,0 mm². Das Produkt wird unter JMP verkauft, Modellnummer (MPN) 158.02.51 und ist identifizierbar mit der GTIN 4043981274615.

Funktion und Anwendung: Diese Art Flachsteckersplitter (oft als Piggyback- oder Multi-Way-Connector bezeichnet) ermöglicht es, eine zusätzliche Leitung an einen bestehenden 6,3 mm Flachstecker anzuschließen, ohne Löten. Die primäre Funktion besteht darin, eine mechanische und elektrische Verbindung zwischen einem ursprünglichen Flachstecker-Terminal und einer zusätzlichen Verbindung herzustellen, was ihn geeignet macht für das Nachrüsten von Zubehör, Parallelverbindungen oder temporären Prüfverbindungen in elektrischen Schaltungen an Motorrädern und Fahrzeugen.

Materialien und Konstruktion:

• Kontaktflächen: Metalllegierung mit geeigneter elektrischer Leitfähigkeit und mechanischer Festigkeit für normalen 12 V/24 V Fahrzeuggebrauch. Oberflächenbehandlung kann variieren, aber der Produkttyp ist typischerweise unbeschichtet oder leicht oberflächenbehandelt, um guten Kontakt sicherzustellen.
• Isolation: Diese Variante ist unisoliert (keine Kunststoffhülle oder Hitzeabdeckung), was kompakte Größe und direkten Zugang zum Metallkontakt ermöglicht. Fehlende Isolation bedeutet, dass ordnungsgemäße Montage und ggf. nachträgliche Isolation (z.B. Schrumpfband oder Klebeband) bei sichtbaren oder exponierten Installationen erforderlich sind.
• Abmessungen: Die Breite und Dicke des Kontakts betragen 6,3 x 0,8 mm, was dem Standard 6,3 mm Flachstecker entspricht.

Technische Details:

• Typ: Piggyback / Multi-Way-Connectoren (Flachsteckersplitter).
• Geeignet für: 6,3 mm Flachstecker.
• Leitungsquerschnitt: Min. 0,5 mm² — Max. 1,0 mm².
• Polung: 2-polig (ermöglicht eine ursprüngliche und eine abgehende Verbindung).
• Lötverbindungen: Keine (nicht zum Löten bei der Montage vorgesehen).
• Isolierung: Nein (unisolierte Ausführung).

Praktische Hinweise für den Monteur:

• Da der Verteiler unisoliert ist, sollten Sie den Installationsort auf Funken- oder Kurzschlussschutz prüfen und bei Bedarf geeignete Nachisolierung verwenden.
• Sicherstellen Sie die korrekte Dimensionierung der angeschlossenen Leiter (0,5–1,0 mm²), um gute Klemm- und Kontaktausführung zu gewährleisten.
• Das Produkt ist nicht für direkte Lötung oder vollständige Innenraum-Schrumpfbehandlung vom Werk vorgesehen; ggf. Wärmeschutz nach der Montage hinzufügen.

Kompatibilität: Dieser Flachsteckersplitter ist für Standard-6,3-mm-Flachstecker-Systeme konzipiert, die häufig in Fahrzeug- und Motorrad-Elektrik verwendet werden. Er passt mechanisch zu den meisten 6,3 mm männlichen und weiblichen Steckern unter der Voraussetzung einer korrekten Leitungsdimension und normaler Toleranzen.

Identifikation: Marke: JMP. MPN: 158.02.51. GTIN: 4043981274615. Diese Referenzen können bei Bestellungen oder beim Abgleich mit bestehenden Ersatzteillisten verwendet werden.

Sicherheit und Haltbarkeit: Die elektrische und mechanische Haltbarkeit des Produkts hängt von korrekter Montage, der richtigen Leitungsdimension und anschließendem Schutz gegen Feuchtigkeit und Vibration ab. Unisolierte Kontakte sind anfälliger für Korrosion und Kurzschluss, wenn sie in exponierten Umgebungen ohne zusätzlichen Schutz verwendet werden.

Lieferhinweis: Die Beschreibung bezieht sich auf die Komponente auf Einzelelemetlevel; keine Verpackungsmenge oder Großhandelspackungen sind hier angegeben, um Missverständnisse beim normalen Kauf zu vermeiden.
