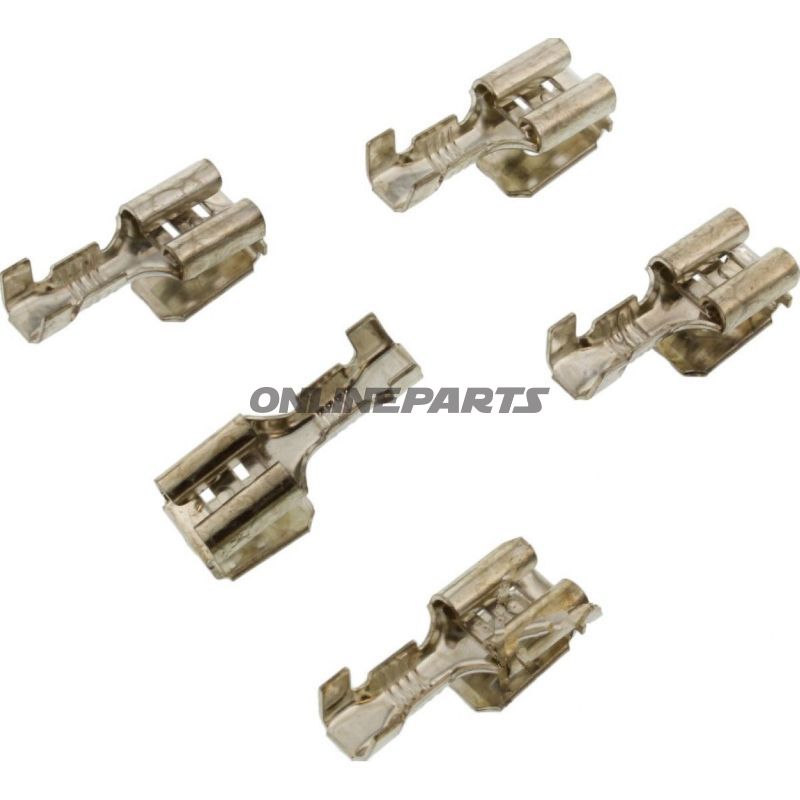

Flachstecker Verteiler 0.5-1.0 Jmppackung 5 Stück

Flachstecker-Verzweigebaugruppe (Piggyback) 0,5–1,0 mm² — JMP

Produktübersicht: Diese unisolierte Flachstecker-Verzweigebaugruppe von JMP (MPN: 158.02.52, GTIN: 4043981274622) ist eine Piggyback/Multi-Way-Verbindung, die für 6,3 mm Flachstecker vorgesehen ist. Sie ermöglicht das Hinzufügen einer zusätzlichen Verzweigungsverbindung ohne Löten und bewahrt eine Standard-6,3 mm Flachsteckerverbindung.

Funktion: Der Verzweiger fungiert als eine „Verzweigung“ an einem bestehenden Flachstecker: Ein standardmäßiger 6,3 mm männlicher oder weiblicher Stecker kann angeschlossen werden, und es gibt eine zusätzliche Klemme für eine weitere Leitung, sodass zwei verbundene Schaltungen vom gleichen Kontaktpunkt geteilt werden können. Sie ist für Mechaniker und Motorradfahrer konzipiert, die eine sichere elektrische Verzweigungsverbindung in Kabelbäumen, Scheinwerfern, Relais oder Montagestellen benötigen, wo der Platz begrenzt ist.

Materialien und Bauweise:

• Kontaktmaterial: Verzinktes Blei-Band-Kupfer-Legierung, was Korrosion reduziert und den elektrischen Kontakt in vibrierenden und feuchten Umgebungen verbessert.
• Design: Unisolierter Metallmantel ohne Kunststoff- oder Schrumpfschläuche — geeignet dort, wo elektrische Isolation entweder nicht erforderlich ist oder mit zusätzlicher Isolierung (z. B. Schrumpfschlauch oder Klebeband) nach der Montage gehandhabt wird.
• Maßlich: Breite x Dicke 6,3 x 0,8 mm; geeignet für die Flachsteckgröße 6,3 mm.

Technische Eigenschaften:

• Querschnittsfläche: Empfohlen für Leitungsquerschnitte von 0,5 mm² bis 1,0–1,5 mm² abhängig von der Belastung (Produktbezeichnung gibt 0,5–1,0 mm² an; technische Daten erlauben bis zu 1,5 mm²). Verwenden Sie Kabelquerschnitte, die zur aktuellen Stromstärke und dem verfügbaren Platz passen.
• Polen: 2-polige Piggyback-Ausführung (eine Originalverbindung + eine Verzweigungsverbindung).
• Löten: Nicht zum Löten an der Montierungsstelle vorgesehen — die Verbindung erfolgt durch Einstecken des Flachsteckers.
• Isolierung: Unisoliert (wird ohne Kunststoffmantel oder Schrumpfschutz geliefert).

Anwendungs- und Kompatibilitätshinweise:

• Passt zu Standard-6,3 mm Flachsteckern (Frage nach männlich/weiblich-Ausführung wird visuell bei der Montage durch Kontrolle des Teils geklärt).
• Geeignet für Signall- und Niederspannungsvorgänge in Auto- und Motorradinstallationen sowie für Zubehör wie Relais, Steckerplatten und zusätzliche Lampen. Beachten Sie die Kabelverlegung, um mechanische Belastung der Verknüpfung zu vermeiden.
• Da der Verzweiger unisoliert ist, wird nachträgliche Isolierung mit Schrumpfschlauch oder Isolierband in Bereichen mit Feuchtigkeit oder Kurzschlusseinrisiko empfohlen.

Praktische Hinweise:

• MPN 158.02.52 bezieht sich auf JMPs Ausführung dieses Piggyback-Flachsteckgehäuses; GTIN 4043981274622 kann bei der Suche nach der genauen Artikelidentifikation verwendet werden.
• Überprüfen Sie laufend den Kontaktwiderstand nach der Installation in kritischen Schaltungen und stellen Sie eine korrekte mechanische Befestigung sicher, um das Risiko lockerer Kontakte bei Vibration zu minimieren.
• Das Produkt wird unisoliert geliefert und ohne Schrumpfschlauch — sorgen Sie für geeignete Nachbehandlung bei der Montage an Motorrädern oder in exponierten Installationen.

Fazit: JMPs Flachstecker-Verzweigebaugruppe mit MPN 158.02.52 (GTIN 4043981274622) ist eine einfache, mechanische Lösung, um eine 6,3 mm Flachstecker-Verbindung auf eine zusätzliche Leitung zu verteilen. Die Wahl des Verzinkungs-Kontaktmaterials bietet verbesserte Korrosionsbeständigkeit, während die unisolierte Bauweise eine nachträgliche Isolierung an exponierten Montagepunkten erfordert.
