Flachstecker Schraubbar M5 Jmppackung 5 Stück

Eckverbundene, unisolierte Flachstecker für Schraubverbindung (M5) — JMP

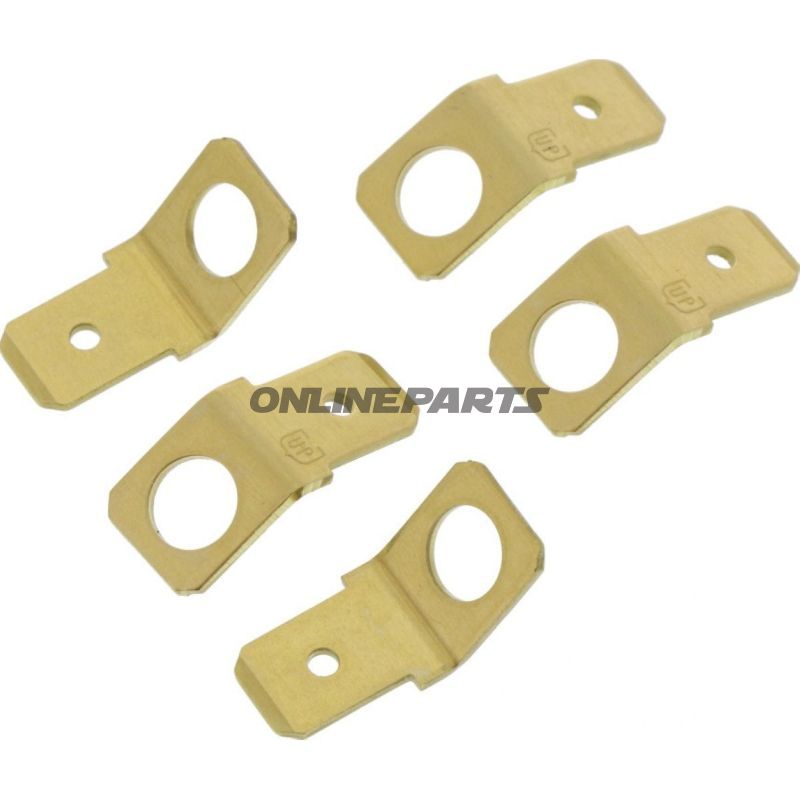

Produkt: Eckverbundene, unisolierte Flachstecker für Schraubverbindungen von JMP (GTIN: 4043981278422, MPN: 158.06.45). Diese Stecker sind als einpolige Leiterverbindungen für Anwendungen vorgesehen, bei denen Platz und der Winkel der Verbindung für die Installation entscheidend sind.

Funktion und Anwendung

• Der Flachstecker wird für mechanische und elektrische Verbindungen zwischen Leitungen und Bauteilen verwendet, typischerweise beim Einsetzen in passende 6,3 mm Flachstecker oder -klemmen.
• Der 45°-Winkel ermöglicht einen verbesserten Zugang in engen Räumen oder dort, wo ein gerader Einsteckwinkel mit Gehäusen, Rahmen oder anderen Bauteilen kollidieren würde.
• Unisoliertes Design bedeutet, dass der Stecker kein Kunststoffisolierung um den Metallteil hat — geeignet, wenn die Isolierung durch Kabelkanäle, Verteilerdosen oder wenn eine geringe Bauhöhe und gute Wärmeabführung erforderlich sind.

Materialien und Bauweise

• Der Kontaktbereich ist aus Metall gefertigt, geeignet für elektrische Verbindungen mit Abmessungen 6,3 × 0,8 mm (Flachsteckprofil) und einem Einsetzdurchmesser von ca. Ø 5,2 mm für Schraubverbindungen M5.
• Die Konstruktion ist mechanisch so ausgelegt, dass sie durch Schraube (M5) gehalten wird, ohne Lötung. Die Technischen Daten zeigen, dass das Produkt nicht für Lötverbindungen vorgesehen ist.
• Unisoliertes Metall bietet geringe elektrische Widerstände und gute Kontaktfläche, erfordert jedoch die richtige Montageumgebung und Handhabung, um Kurzschlüsse oder Korrosion in aggressiven Umgebungen zu vermeiden.

Technische Eigenschaften

• Typ: Piggyback / Multi-Way Connector (einpolige Ausführung).
• Geeignet für: 6,3 mm Flachstecker; wird mit M5-Schraube befestigt.
• Anzahl der Pole: 1 Pol.
• Lötung: Nicht für Lötverbindungen vorgesehen.
• Isolierung: Nein — unisolierte Ausführung.
• Winkel: 45° für besseren Zugang in eingeschränkten Räumen.

Praktische Montageüberlegungen

• Sorgen Sie für eine korrekte mechanische Befestigung durch die M5-Schraube und verwenden Sie das passende Drehmoment, um Verformungen der Kontaktfläche zu vermeiden.
• Da der Stecker unisoliert ist, sollte die Montagestelle vor unbeabsichtigter Berührung, Kurzschluss und Feuchtigkeit geschützt werden. Falls die Montagebedingungen es erfordern, verwenden Sie Schrumpfschlauch oder isolierende Ummantelung in der Nachbearbeitung.
• Prüfen Sie die Kompatibilität mit dem weiblichen Gegenstück (6,3 × 0,8 mm), um eine korrekte Passung und elektrischen Kontakt sicherzustellen.

Kompatibilität und Einsatzbereiche

• Geeignet für elektrische Installationen in Kraftfahrzeugen, Maschinen und elektronischen Schalttafeln, bei denen Platz und Winkel kritisch sind.
• Wird häufig in Servicemilieus und Reparaturen verwendet, bei denen eine feste mechanische Verbindung ohne Löten gewünscht wird.
• Passt zu Systemen, die einzelne Pole-Verbindungen erfordern oder bei denen Piggyback/Multi-Way-Konfigurationen mithilfe entsprechender Gegenpole aufgebaut werden.

Weitere Informationen

Marke: JMP. Die Produktkennungen sind GTIN 4043981278422 und der Herstellerteil MPN 158.06.45, die beim Einkauf oder bei der Suche nach Ersatzteilen und Kompatibilität verwendet werden können.
