Flachstecker 2.5-6.0 6.3 Mm Jmp Packung 25 Stück Alternative: 1580294

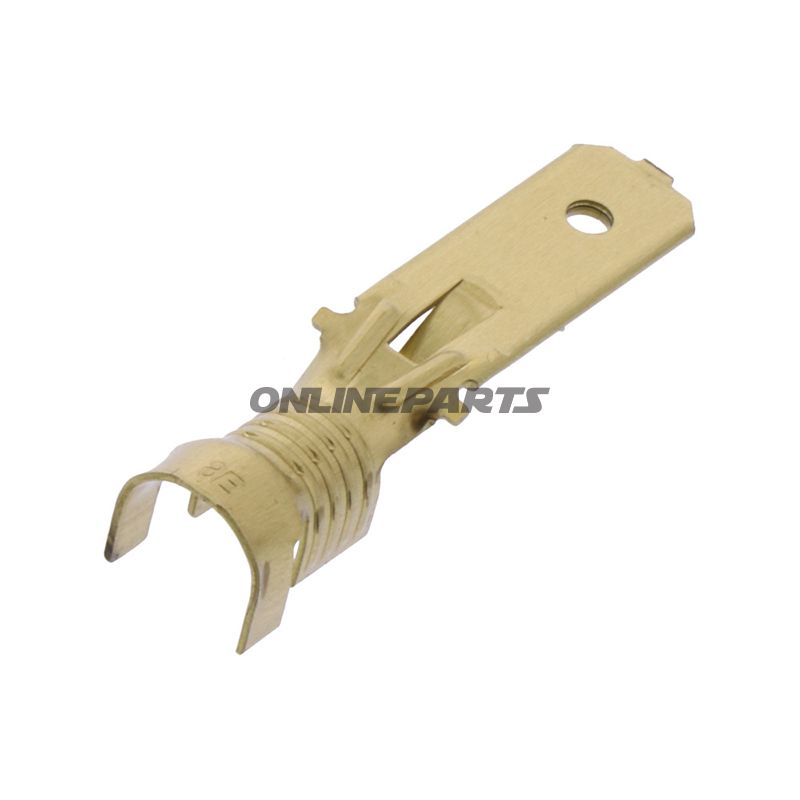

Flachkontakt unisoliert 6,3 mm für Kabelquerschnitt 2,5–6,0 mm² (JMP, MPN 158.08.35)

Produktübersicht: Dies ist eine unisolierte Flachkontaktbuchse (Steckverbinder) von JMP, vorgesehen für 6,3 mm Flachkontaktverbindungen und Kabelquerschnitte von 2,5 bis 6,0 mm². Die Herstellerartikelnummer (MPN) lautet 158.08.35 und die GTIN/Artikelnummer ist 4043981349818. Die Beschreibung umfasst technische Eigenschaften, Materialauswahl und relevante Anwendungen für Mechaniker und Motorradeigner.

Funktion

Die Flachkontakt wird für elektrische Schnellverbindungen verwendet, bei denen ein 6,3 mm breiter Kontakt Standard ist – z. B. für Steckdosen, Relais, Schalter und Stecksysteme in Kraftfahrzeugen und Motorrädern. Als unisolierter Stecker dient sie dazu, eine mechanisch und elektrisch zuverlässige Verbindung zwischen dem Leiter und dem Gegenstück des weiblichen Flachkontaktsteckers ohne zusätzliches Isolationsmaterial herzustellen.

Materialien und Bauweise

• Metallkontakt: Hergestellt aus gestanztem Metall, geeignet für elektrische Leitfähigkeit und mechanische Haltbarkeit. Das flache Profil (6,3 x 0,8 mm) sorgt für eine korrekte Passform in den standardmäßigen 6,3 mm weiblichen Steckverbinder.
• Unisolierte Ausführung: Es gibt keine Kunststoff- oder Heißklemm-Isolierung am Terminal selbst, was direkten Metall-zu-Metall-Kontakt ermöglicht. Dies vereinfacht die Montage durch Löten oder Klemmen, erfordert jedoch eine nachträgliche Isolierung in der Anwendung (z. B. Schrumpfschlauch oder Klebeband), um Kurzschlüsse zu vermeiden.
• Verbindungsmethode: Das Terminal ist nicht mit einem integrierten Lötstift vorbereitet; es ist für eine Festklemme oder Pressung um den Leiter herum ausgelegt, alternativ kann beim Wunsch auch Löten verwendet werden. Die Tabelle in den Produktdaten gibt „Soldered connections: No“ als Standard an, was bedeutet, dass die werkseitige Endbearbeitung in der Regel nicht gelötet ist.

Technische Daten

• Typ: männlicher Flachkontakt (Spade Connector Male)
• Breite x Dicke: 6,3 x 0,8 mm
• Kabelquerschnitt: 2,5–6,0 mm² (empfohlen)
• Anzahl der Pole: 1
• Unisoliert: Ja
• Geeignet für Schrumpfverbindung: Nein (keine integrierte Schrumpfisolierung)

Anwendungsbereiche und Kompatibilität

Geeignet für Reparaturen und Wartung elektrischer Systeme an Motorrädern, Autos und anderen Fahrzeugen, bei denen ein 6,3 mm Flachkontakt üblich ist. Typische Anwendungen umfassen Verbindungen zu Sicherungshaltern, Relais, Steckdosen und Innenstegplatten. Da das Terminal unisoliert ist, sollten Installationen, bei denen mechanischer Schutz oder Vibrationssicherheit kritisch ist, mit geeigneter Isolierung oder Befestigungsmethoden nachbearbeitet werden.

Praktische Hinweise für Monteure

• Überprüfen Sie, dass der Leiterquerschnitt innerhalb von 2,5–6,0 mm² liegt, um eine korrekte mechanische Aufnahme zu erreichen.
• Verwenden Sie das richtige Werkzeug zum Verpressen/Klemmen, um einen geringen Übergangswiderstand und mechanische Stabilität sicherzustellen.
• Nach dem Einbau wird empfohlen, die Verbindung zu isolieren, wenn sie Kontakt mit Metallteilen oder Feuchtigkeit ausgesetzt ist.
• Als unisolierter Terminal ist er kompatibel mit standardmäßigen 6,3 mm weiblichen Steckern; achten Sie auf die richtige Orientierung beim Zusammenbauen, um lose Kontakte zu vermeiden.

Hersteller und Identifikation: Das Produkt wird von JMP (Marke JMP) unter MPN 158.08.35 und GTIN 4043981349818 geliefert. Diese Codes können bei Beschaffung oder Auswahl von Ersatzteilen für bestehende Installationen verwendet werden.

Hinweis: Das Produkt wird als einzelne Terminals in der vom Lieferanten angegebenen Verpackungsangabe verkauft; prüfen Sie Menge und Verpackung bei der Bestellung, um Missverständnisse zu vermeiden.
