Flachstecker 1.5-2.5 6.3 Mm Jmppackung 5St Alternative: 1580811/788

Isolierter Flachstecker (male) 6,3 x 0,8 mm für Kabelquerschnitt 1,5–2,5 mm² — JMP (MPN 158.02.86)

Produktübersicht

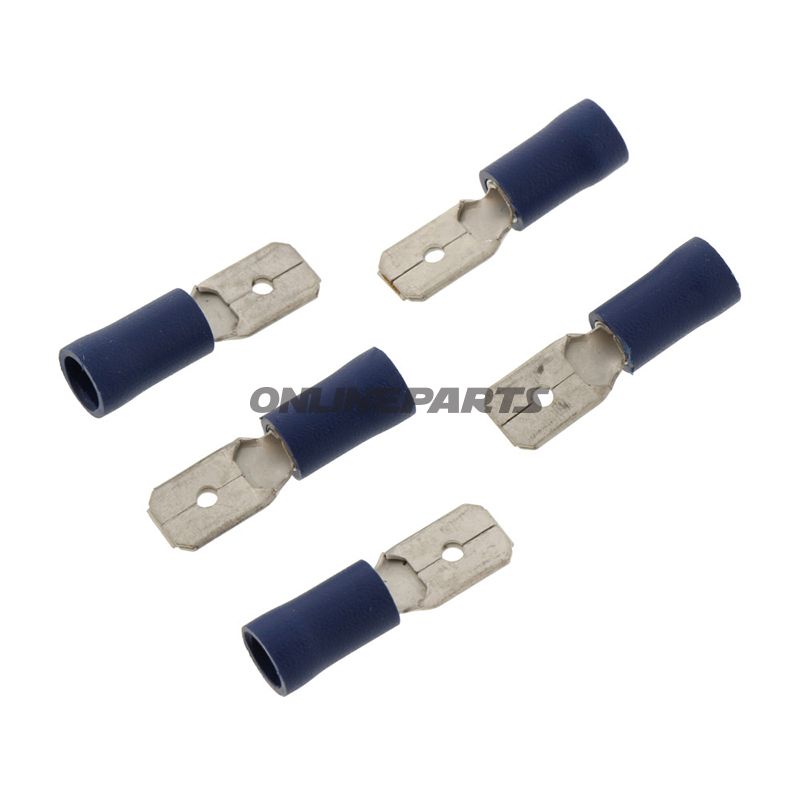

Dies ist ein isolierter Flachstecker (Male) von JMP, ausgelegt für elektrische Verbindungen an Motorrädern und Fahrzeuginstallationen, bei denen eine 6,3 mm Flachstecker-Verbindung verwendet wird. Das Produkt ist mit der Fabrikbezeichnung MPN 158.02.86 gekennzeichnet und kann eindeutig über GTIN 4043981274936 identifiziert werden. Die Farbe ist Blau, und die Konstruktion ist für Kabelquerschnitte zwischen 1,5 und 2,5 mm² vorgesehen.

Funktion und Anwendung
Der Flachstecker wird für schnelle, demontierbare elektrische Verbindungen verwendet, typischerweise zwischen Leitungen und Bauteilen mit Gegenstück ( female-Kontakt) oder auf Steckerblöcken. Die flache Kontaktform (6,3 x 0,8 mm) sorgt für große Kontaktfläche und mechanische Stabilität bei Vibrationen, was bei motorbetriebenen Fahrzeugen relevant ist. Der Stecker ist isoliert, wodurch das Risiko eines Kurzschlusses bei eng beieinanderliegenden Schaltungen reduziert wird.

Material und Eigenschaften

• Kontaktmaterial: Metallischer Leiter (typischerweise bleigepflegter Kupfer oder ähnliche Legierung) für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit.
• Isolierung: Kunststoff-Isolierhülle in blauer Farbe, die elektrische Isolation bietet und vor mechanischem Abrieb schützt.
• Abmessungen: Breite x Dicke 6,3 x 0,8 mm; ausgelegt für eine Pol/Leitung.
• Temperaturbeständigkeit: Angabe bis -75 °C (die Angabe beschreibt Temperaturbeständigkeit bei niedrigen Temperaturen, nicht notwendigerweise maximale Betriebstemperatur unter Last).
• Gevlötete/gelötete Verbindungen: Das Produkt ist nicht zum Löten ausgelegt; Verbindung erfolgt durch Verpressen/Crimpen.

Technische Details

• Typ: Flachstecker (Spade-Kontakte male)
• Geeignet für Flachsteckergröße: 6,3 mm
• Kabelquerschnitt: 1,5–2,5 mm²
• Isoliert: Ja
• Polanzahl: 1
• Heat-shrink: Nicht enthalten

Praktische Montagehinweise

• Montage mit geeignetem Leicht- oder Schwercrimpwerkzeug je nach Kabeltyp, um eine korrekte mechanische und elektrische Verbindung sicherzustellen.
• Stellen Sie sicher, dass der gewählte Kabelquerschnitt innerhalb von 1,5–2,5 mm² liegt, um schlechte Crimp-Verbindungen oder Überhitzung zu vermeiden.
• Da das Produkt isoliert geliefert wird, ist eine zusätzliche Schrumpfschutzhülle nur bei besonders exponierten Installationen oder für zusätzlichen mechanischen Schutz erforderlich.

Kompatibilität und Anwendungsbereiche
Der Flachstecker passt zu standardmäßigen 6,3 mm weiblichen Flachsteckern und wird gewöhnlich in der Motorrad-Elektrik, Relä- und Sicherungskästen, Tachoeinheiten und allgemeinen Niederspannungsinstallationen in Fahrzeugen verwendet. Die Kennzeichnung der Marke JMP (MPN 158.02.86) und GTIN 4043981274936 kann zur eindeutigen Identifikation bei der Auswahl von Ersatzteilen oder in der Dokumentation verwendet werden.

Wichtige Hinweise
Das Produkt ist für mechanische Crimp-Verbindungen gedacht und nicht zum Löten geeignet. Prüfen Sie stets die Stromforderungen und Betriebstemperatur des konkreten Stromkreises bei der Stift- und Kabelquerschnittsauswahl.
