Flachstecker 1.5-2.5 6.3 Mm Jmp Packung 100 Stück Alternative: 1580811

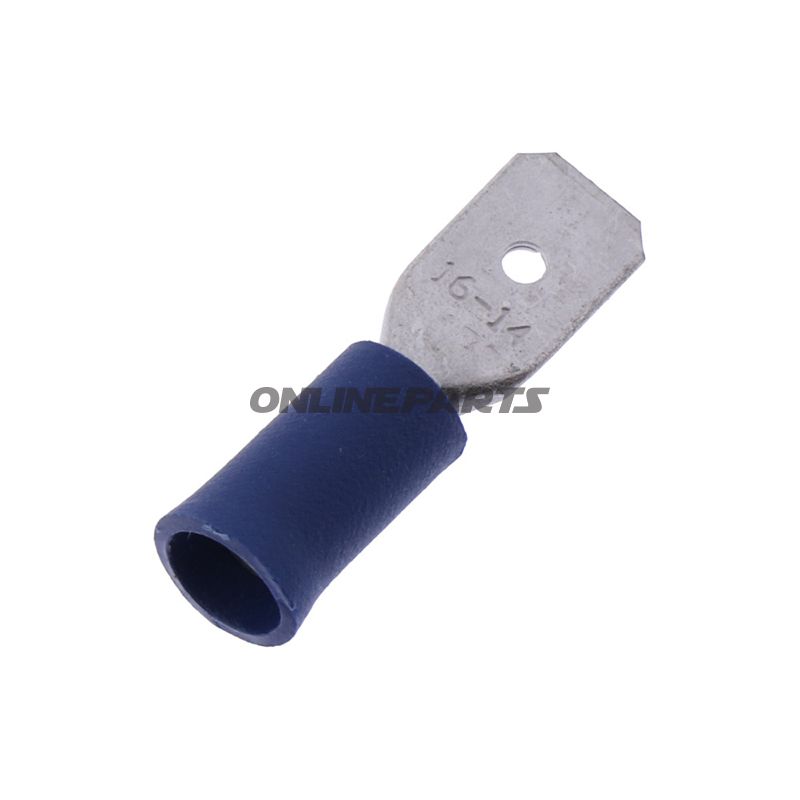

Flachstecker (m) 6,3 mm für Leiter 1,5–2,5 mm² — isoliert, blau (JMP)

Produkt: JMP Flachstecker m in Blau, geeignet für 6,3 mm Stecksysteme. Dieses Produkt wird unter der Herstellernummer (MPN) 158.07.88 geführt und ist im Handelsdatenbestand mit GTIN 4043981349313 aufgeführt.

Funktion

Der Flachstecker ist eine einfache elektrische Verbindung, ausgelegt, um eine abnehmbare, mechanische und elektrische Kontaktstelle zwischen einem Draht und einem Modul bzw. einem weiblichen Steckverbinder mit 6,3 mm Flansch herzustellen. Die isolierte Version wird dort eingesetzt, wo das Risiko eines Kurzschlusses reduziert und gleichzeitig ein Griff zur manuellen Montageentlastung benötigt wird. Der Stecker ist Einzelpol und für standardisierte 6,3 mm Flachstecker ausgelegt.

Material und Aufbau

• Metallteil: Kontaktfläche aus einem leitenden Metall (typischer Tl-In-Verbund bei diesem Typ, normalerweise bleihaltig verzinnt), dimensioniert, um einen niedrigen Übergangswiderstand bei korrekter Quetschung sicherzustellen.
• Isolierung: Kunststoff-Isolationshülle in Blau, die den Schrumpfpunkt abdeckt und das Risiko mechanischer Belastung am entidelten Leiter verringert.
• Temperaturmerkmale: Angegebene Temperaturbeständigkeit bis -75°C für die in dieser Bauform verwendeten Materialien; praktische Grenzen können von Montage- und Betriebsbedingungen abhängen.

Technische Eigenschaften

• Kontaktabmessung: 6,3 x 0,8 mm (Breite x Dicke).
• Leiterquerschnitt: geeignet für 1,5–2,5 mm².
• Anzahl Pole: 1 (Einpoliger Stecker).
• Schweissen/Lötung: Bei dieser Variante keine Lötverbindung — Anschluss erfolgt durch Quetschen.
• Wärmeschrumpfung: Keine integrierte Schrumpfschlauch-Abdeckung.

Kompatibilität und Verwendung

Passt zu standardmäßigen 6,3 mm weiblichen Flachsteckern und wird breit in Fahrzeuginstallationen, Elektroniklösungen, Maschinenbau und Servicearbeiten eingesetzt, wo abnehmbare Verbindungen gewünscht werden. Die Zielgruppe sind Mechaniker und Motorradfahrer, die kabelgebundene Systeme handhaben und eine isolierte Männervesorgung für 6,3 mm-Systeme bevorzugen.

Montage

• Abisolieren Sie das Kabel auf die richtige Länge (typisch 5–7 mm freiliegender Leiter, abhängig von der Länge der Metallhülse).
• Leiter in das Metallteil einführen und mit einer geeigneten Crimpzange, die für Flachstecker ausgelegt ist, crimpen, um mechanischen und elektrischen Kontakt zu gewährleisten.
• Kontrollieren Sie die Festigkeit der Abdeckung und die korrekte Position der Isolierung vor Inbetriebnahme.

Qualifikations- und Identifikationsdaten

Das Produkt wird von JMP vermarktet und mit der MPN 158.07.88 identifiziert. Der internationale GTIN-Code 4043981349313 ist mit dieser spezifischen Variante (isoliert, blau, 6,3 mm, für 1,5–2,5 mm²) verknüpft.

Hinweise

• Das Produkt ist isoliert, aber nicht mit Wärmeschrumpfung ausgestattet; wählen Sie ggf. entsprechende Varianten, wenn eine Abdichtung gegen Feuchtigkeit erforderlich ist.
• Angegebene Temperaturbereiche und Materialeigenschaften sind typischerweise für diese Art von Bauteilen; berücksichtigen Sie immer anwendungsspezifische Anforderungen bei der Componentauswahl.
